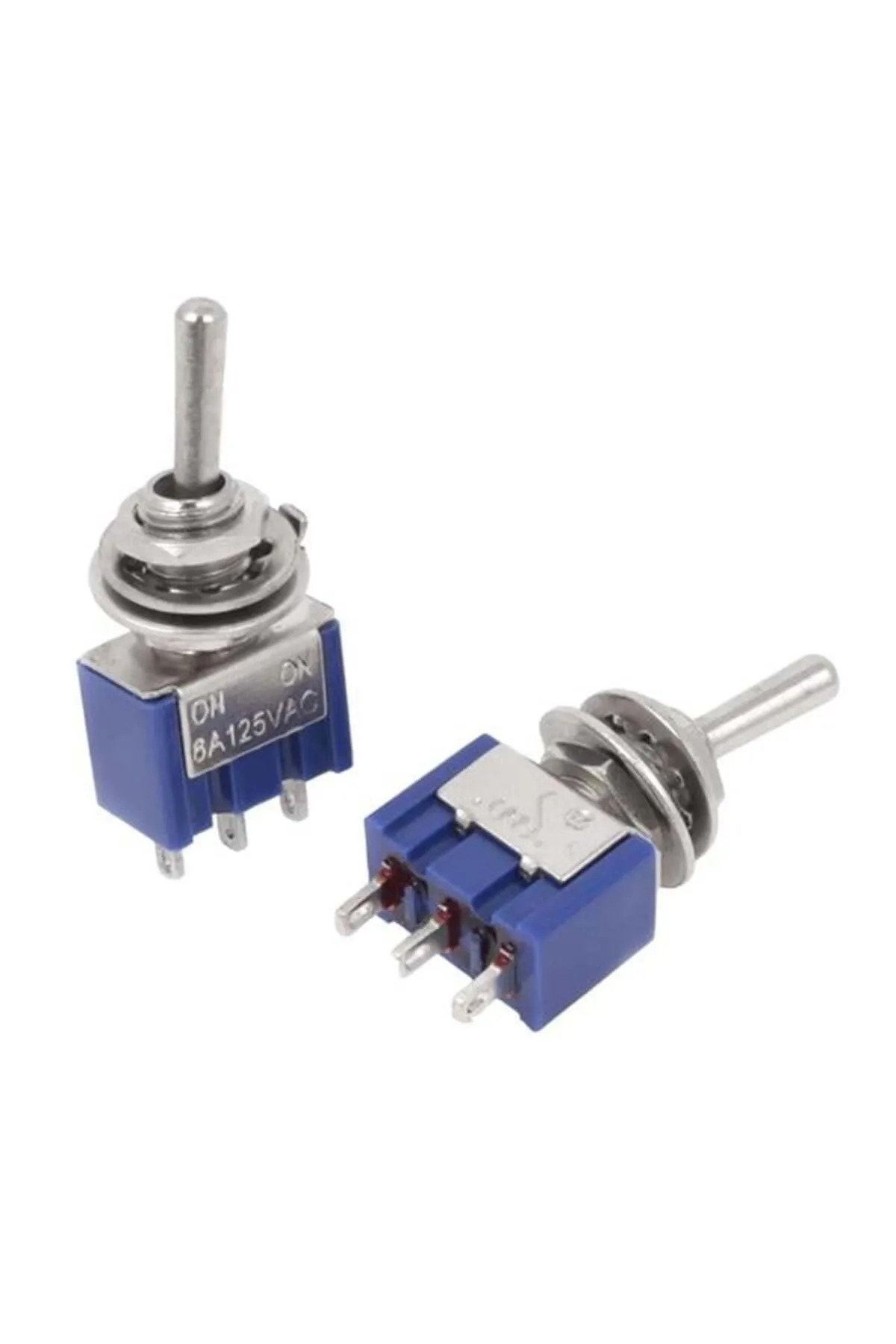

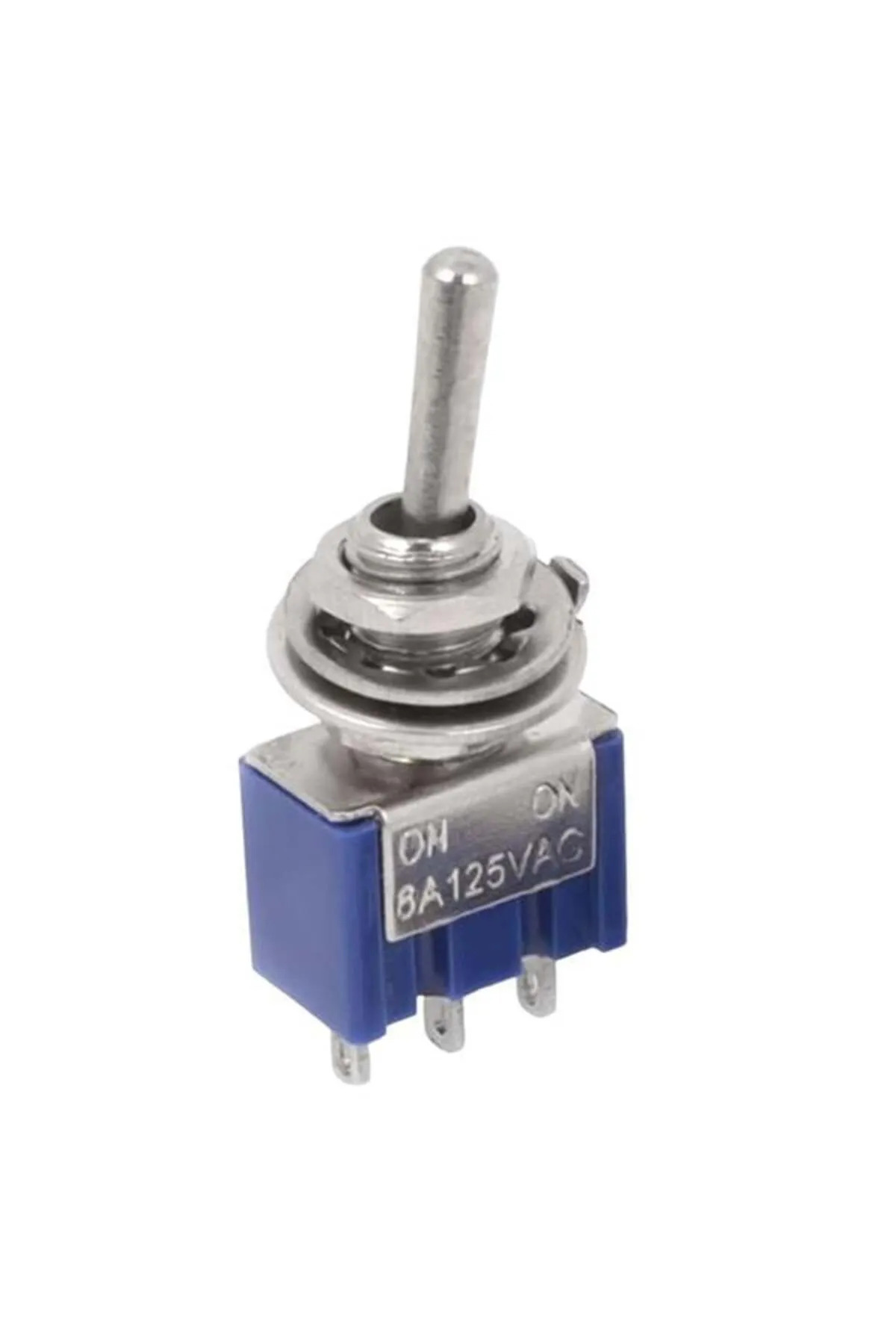

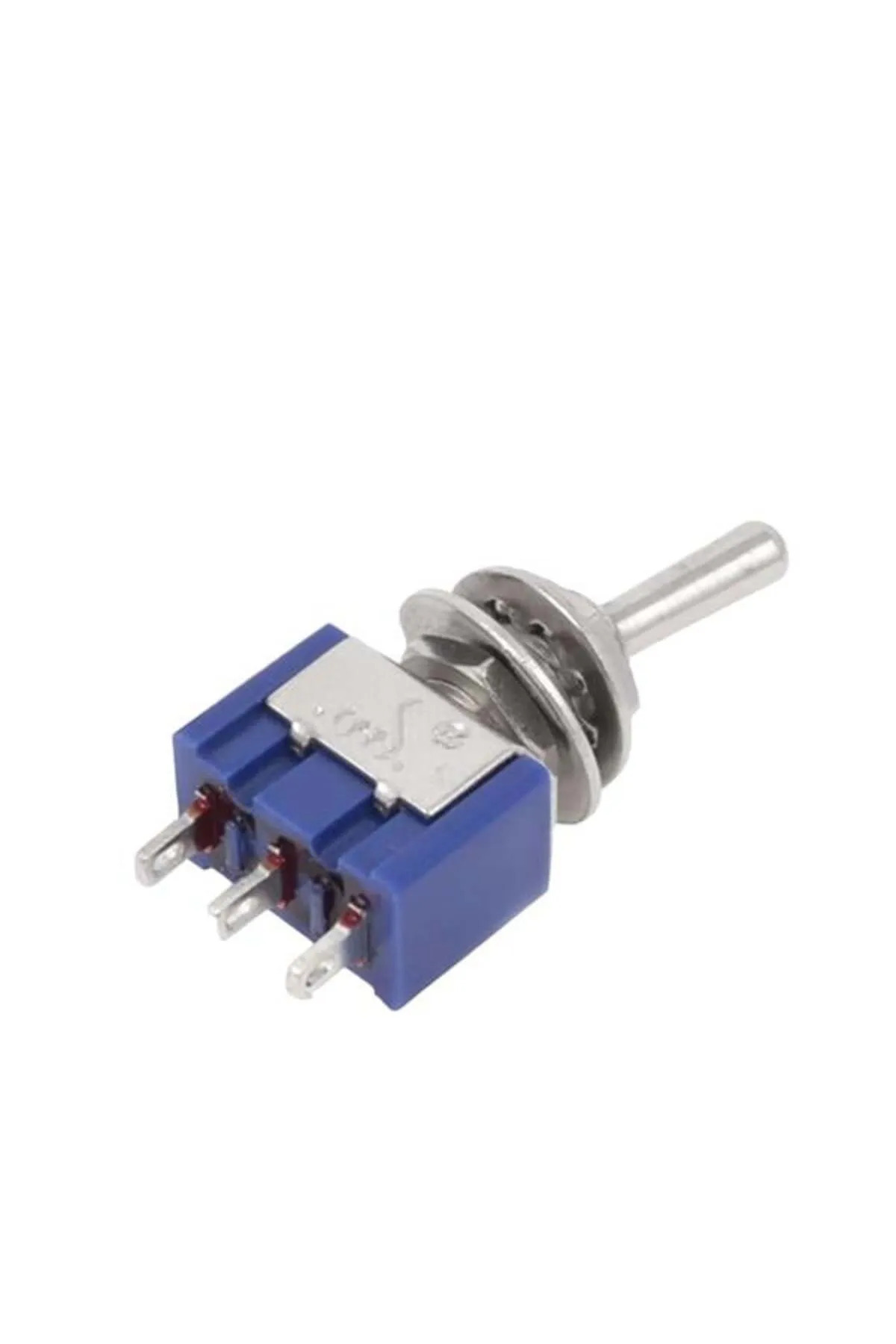

3 Pin Mini Toggle Anahtar MTS102 SPDT

MTS102 mini toggle anahtar, kol hareketiyle elektriksel bağlantı seçimi yapan mekanik anahtardır. Panel üzerine somunla monte edilebilen yapısı, proje kutularında kullanıcı kontrolü oluşturmayı kolaylaştırır.

Teknik özellikler

• Anahtar sınıfı: SPDT.

• Terminal sayısı: 3.

• MTS102 bağlantı düzeni: iki konumlu ON/ON.

• İşlev: ortak terminali iki dış terminalden birine bağlama.

• Montaj: somunlu panel montajı.

• Kontrol: mekanik kollu.

Bağlantı ve kullanım

SPDT bağlantıda ortak uç, kol konumuna göre diğer iki uç arasında geçiş yapar. Aç/kapa kullanımı için ortak uç ve dış uçlardan biri bağlanabilir; diğer terminal boş bırakılır. Böylece iki konumdan birinde devre tamamlanır, diğerinde bağlantı kesilir.

Bağlantı öncesinde ortak terminal ve konumlar multimetreyle kontrol edilmelidir. Anahtarın gövdesindeki akım ve gerilim işaretleri esas alınmalı; AC için yazılmış bir değer aynı gerilimde DC anahtarlama kapasitesi olarak kabul edilmemelidir.

Kart veya panele montaj sırasında terminallere mekanik yük bindirilmemelidir.
