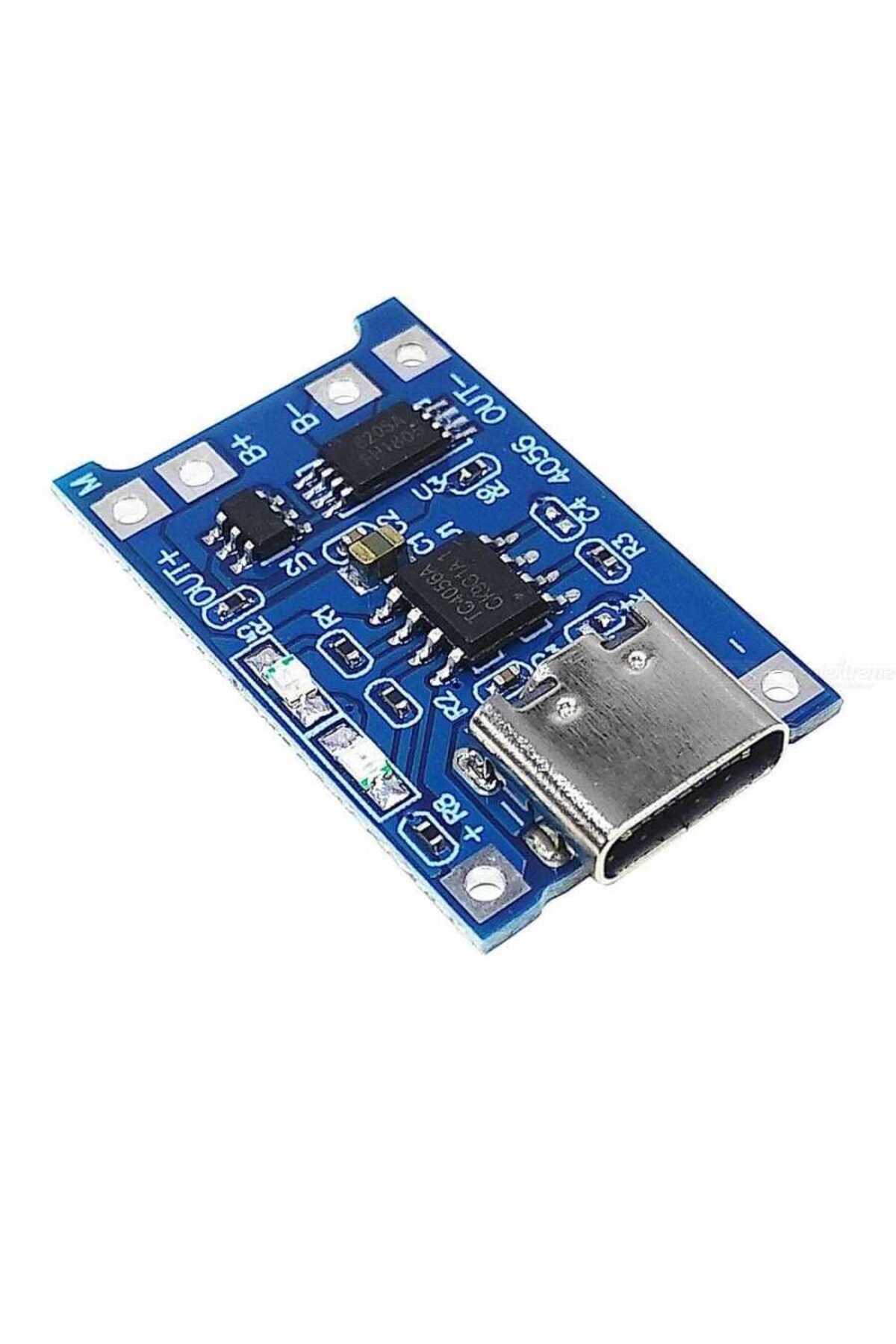

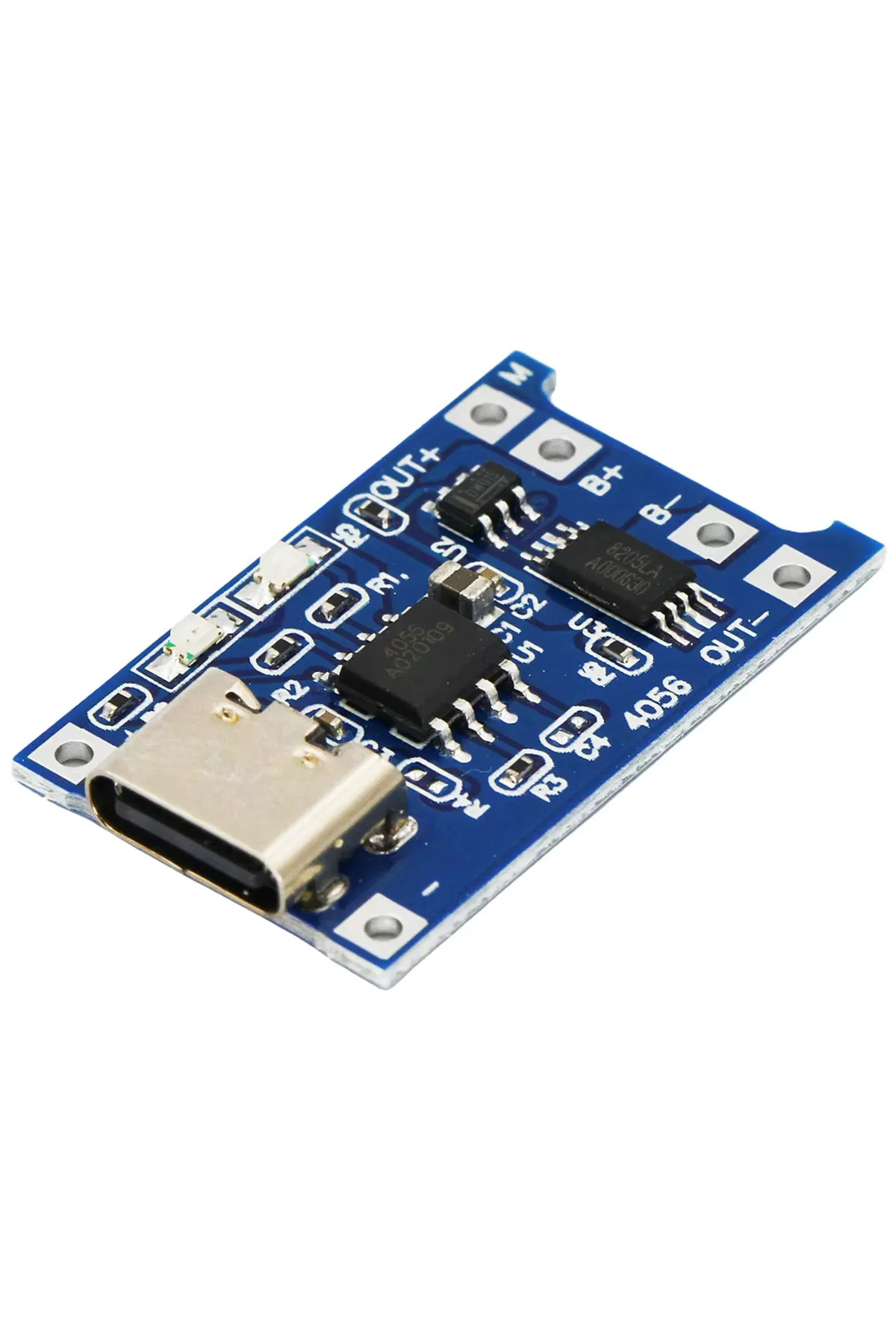

TP4056 Type-C korumalı şarj modülü, tek hücreli lityum iyon ve uygun lityum polimer pillerin USB üzerinden şarj edilmesi için kullanılır. Pil kullanılan Arduino projeleri, taşınabilir elektronik devreler ve 18650 pil uygulamalarında değerlendirilebilir.
Teknik özellikler
• Şarj entegresi: TP4056.
• Giriş bağlantısı: USB Type-C.
• Önerilen giriş: regüle 5 V DC.
• Pil yapılandırması: 1S, tek hücre.
• Uygun pil sınıfı: şarj sonu gerilimi 4,2 V olan lityum piller.
• Şarj yöntemi: sabit akım/sabit gerilim.
• Programlanabilir şarj akımı: 1 A’e kadar.
• Pil ve yük için ayrı B+/B− ve OUT+/OUT− bağlantıları.
Kullanım ve bağlantı
Pil B+ ve B− uçlarına, yük ise OUT+ ve OUT− uçlarına bağlanır. Kart üzerindeki ek koruma devresi, aşırı şarj, aşırı deşarj ve aşırı akım durumlarına karşı koruma işlevleri sağlar.
1 A değeri her pil için uygun şarj akımı anlamına gelmez. Küçük kapasiteli pillerde şarj akımı pilin veri sayfasına göre düşürülmelidir. Lineer şarj yapısı nedeniyle kart ısınabilir ve termal düzenleme akımı azaltabilir. Çıkış 5 V’a yükseltilmez; pil gerilimini izler. Kart, bağımsız yük paylaşımı sağlayan bir güç yolu devresi değildir.
