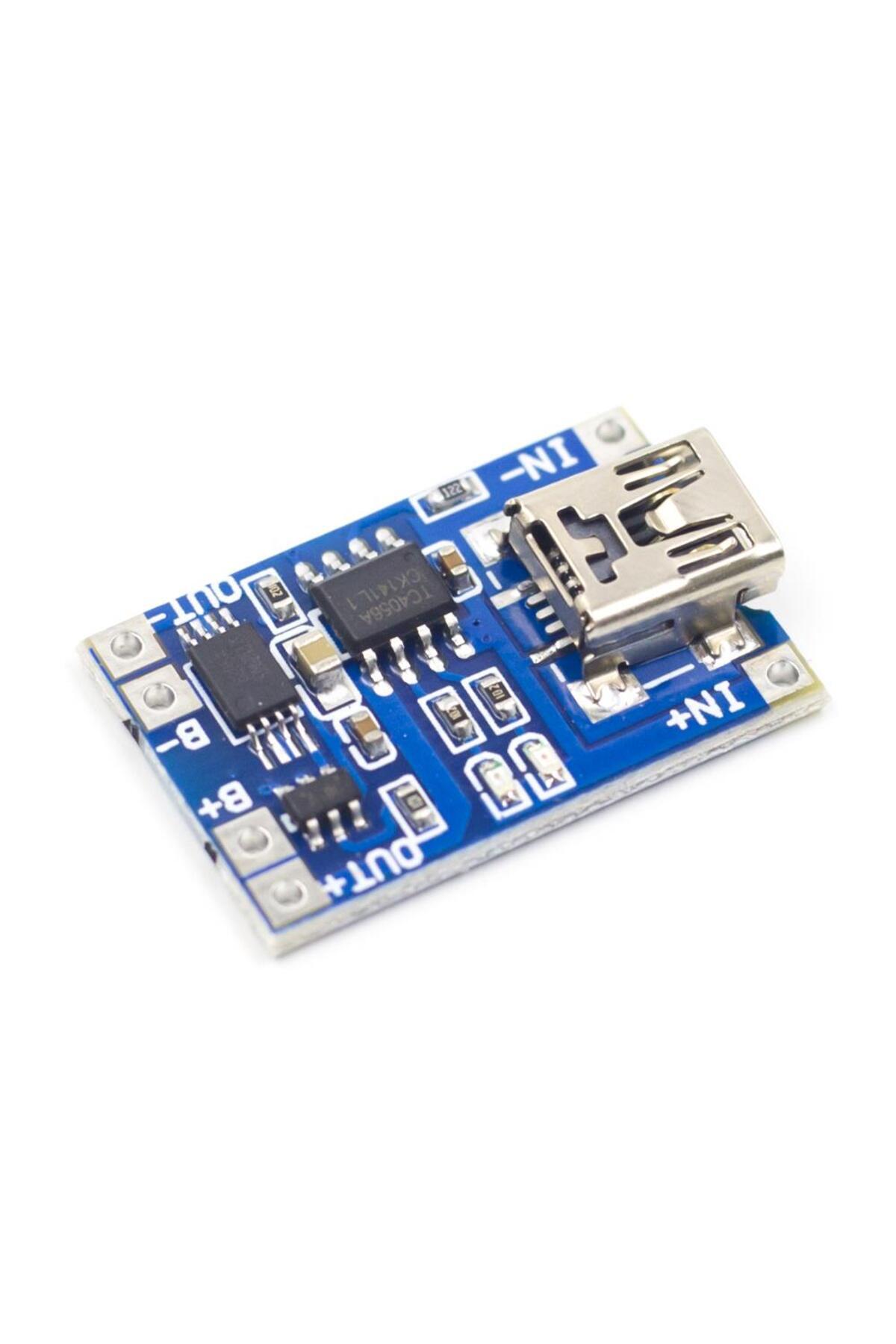

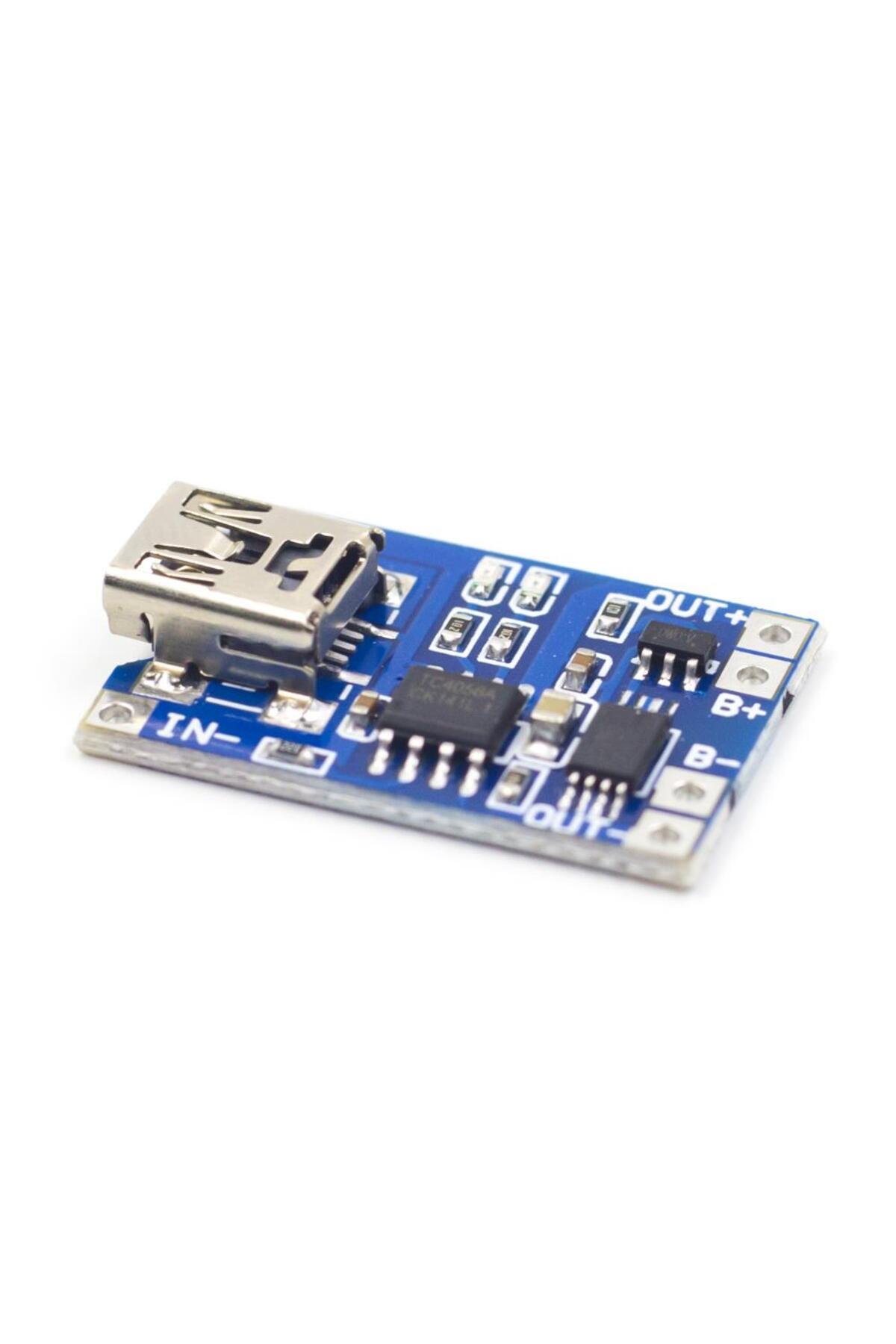

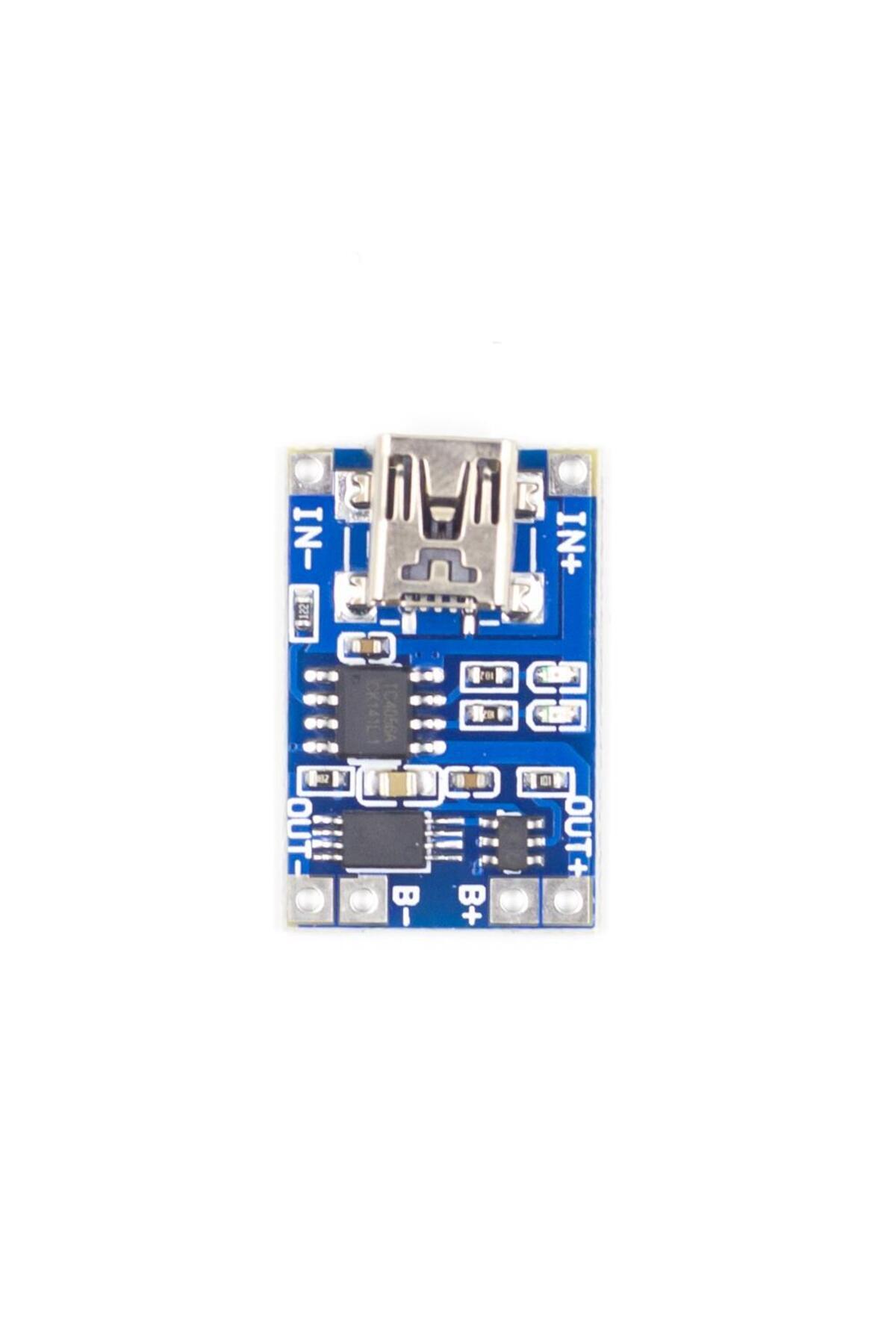

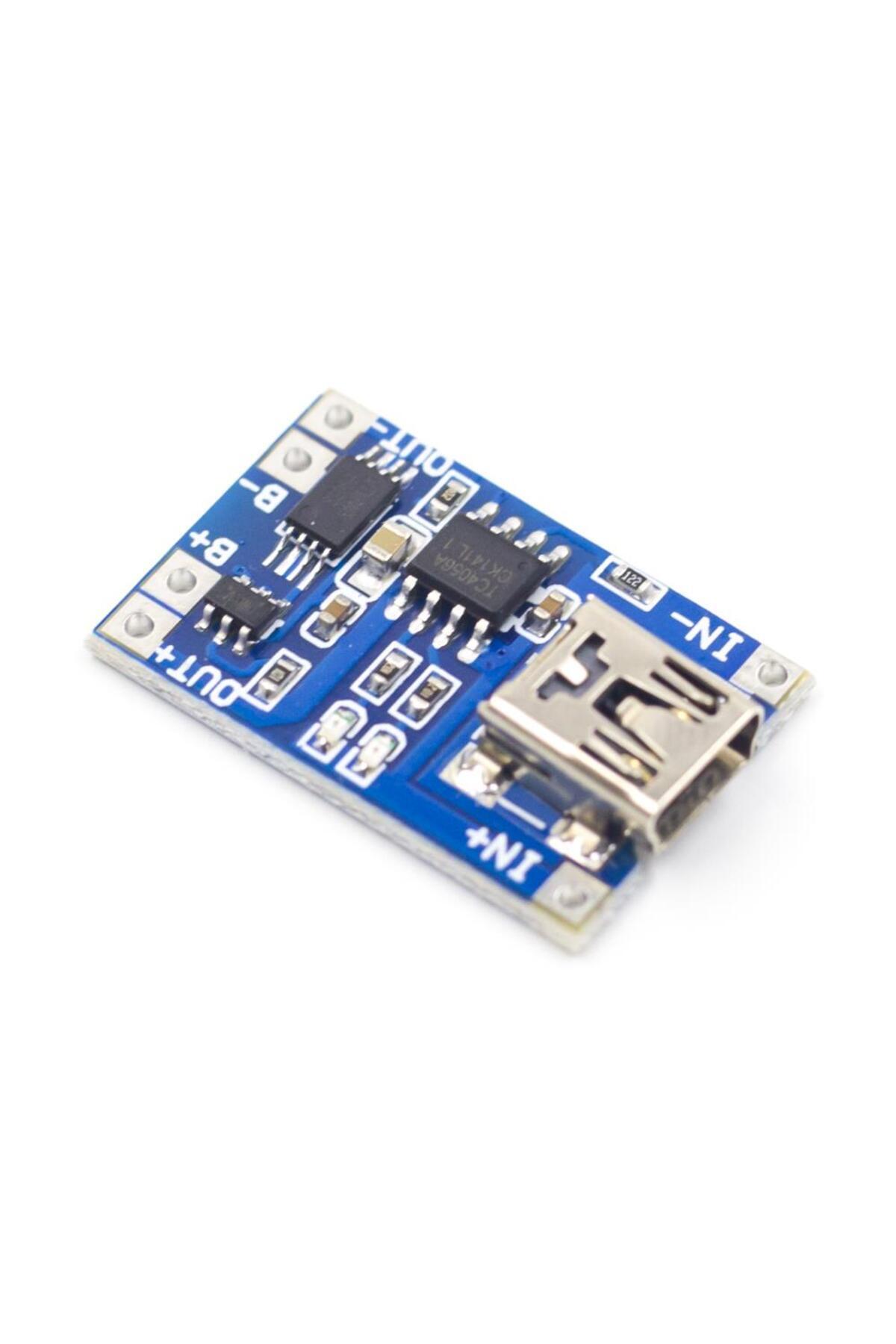

TP4056 Mini USB korumalı şarj modülü, şarj sonu gerilimi 4,2 V olan tek hücreli lityum pillerin şarj edilmesi için tasarlanmış karttır. Mini USB bağlantısı üzerinden 5 V besleme alarak uygun 18650, Li-ion veya LiPo hücrelerin şarjında kullanılabilir.
Teknik özellikler
• Entegre: TP4056.
• USB bağlantısı: Mini USB.
• Önerilen giriş gerilimi: 5 V DC.
• Pil bağlantısı: tek hücre, 1S.
• Şarj sonu gerilimi: 4,2 V.
• Şarj akımı: programlama direncine bağlı olarak 1 A’e kadar.
• Şarj yöntemi: CC/CV.
• Bağlantı pedleri: giriş, pil ve korumalı yük çıkışı.
Kullanım ve bağlantı
Pilin artı ve eksi uçları B+ ve B− noktalarına bağlanmalıdır. Yük bağlantısında OUT+ ve OUT− kullanılmalıdır. Kartın üzerindeki koruma bölümü, pilin aşırı deşarj ve aşırı akım gibi durumlarına karşı ek koruma sağlar; doğru pil seçimi ve doğru bağlantı yine gereklidir.
Şarj akımı, pil üreticisinin izin verdiği değere göre seçilmelidir. Şarj sırasında yük bağlı olması, şarjın sonlandırılmasını etkileyebilir. Kesintisiz şarj ve çalışma gereken tasarımlarda ayrı yük paylaşımı devresi kullanılmalıdır. Bu modül 2S veya daha yüksek seri pil gruplarını şarj etmez ve çıkıştan sabit 5 V üretmez.
