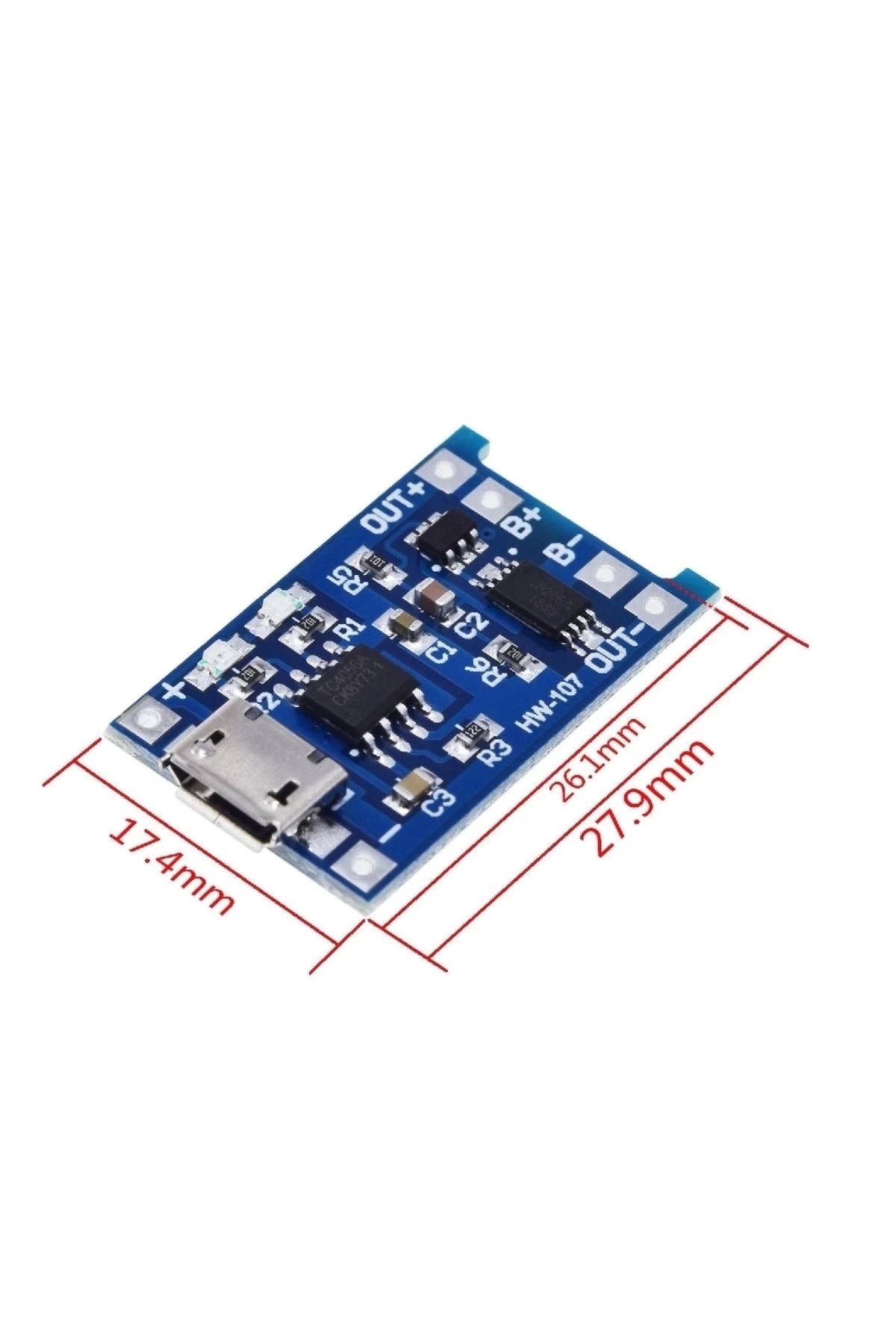

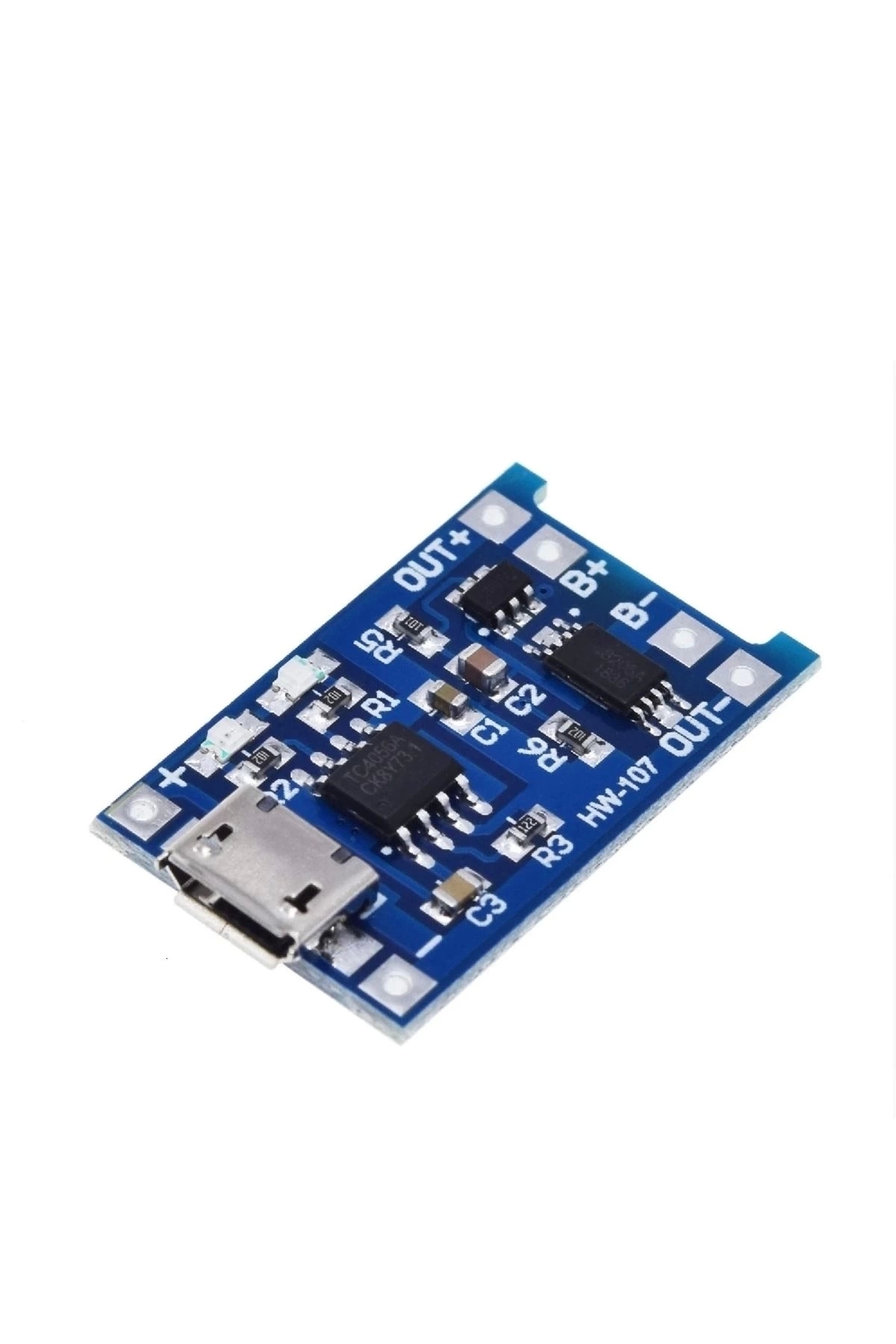

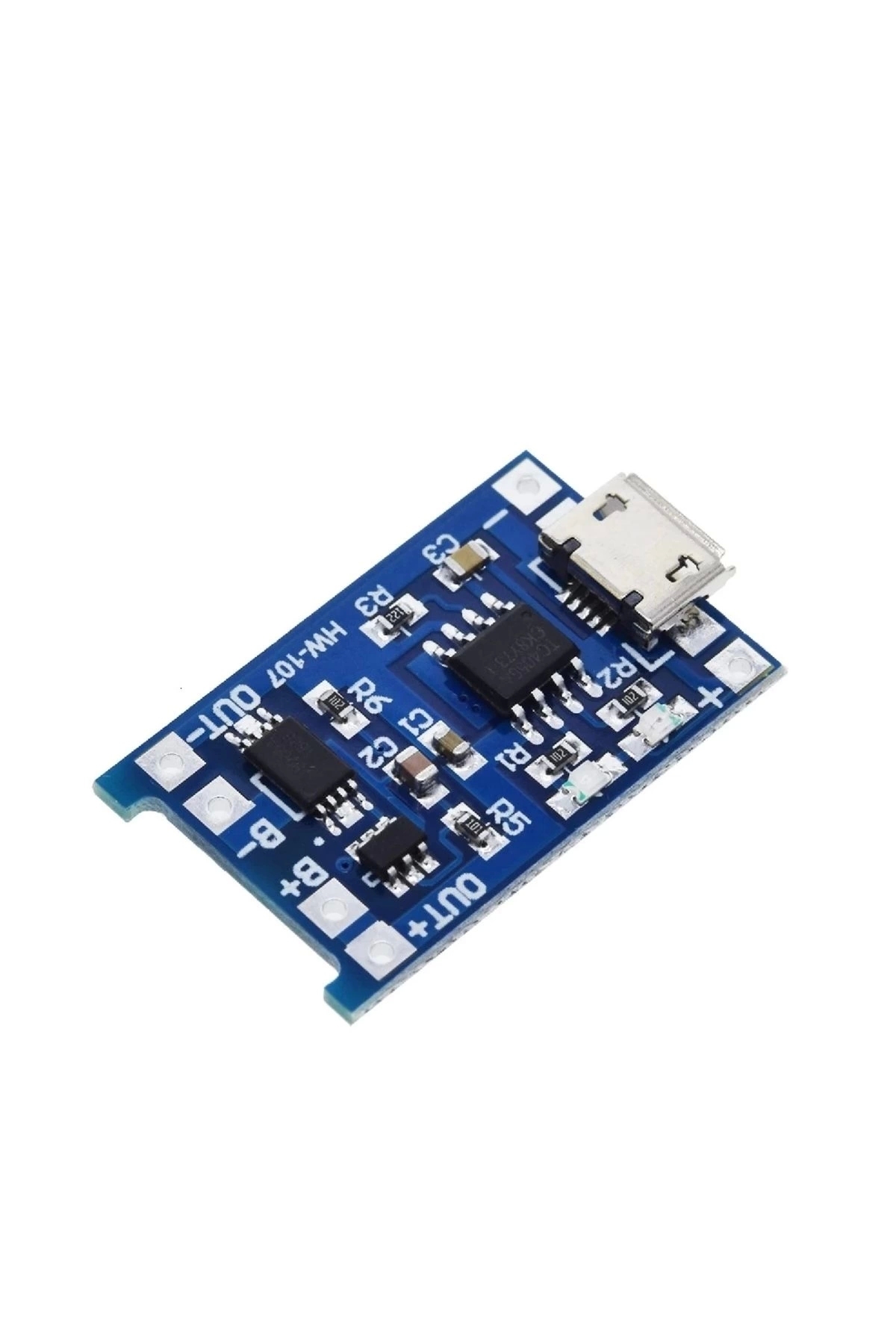

TP4056 korumalı şarj modülü, tek hücreli 3,6/3,7 V nominal Li-ion ve uygun LiPo pilleri 5 V kaynaktan şarj etmek için kullanılır. Micro USB bağlantısı ve ayrı batarya/yük terminalleri, taşınabilir elektronik projelerinde bağlantıyı kolaylaştırır.
Teknik özellikler
Modül tipi: TP4056 korumalı tek hücre şarj modülü.
Pil yapısı: 1S, tek hücre.
Uygun nominal pil gerilimi: 3,6 veya 3,7 V.
Şarj sonu hedefi: 4,2 V.
Giriş: 5 V DC, Micro USB veya IN terminalleri.
Şarj yöntemi: Sabit akım/sabit gerilim.
Nominal şarj akımı: 1 A sınıfı; ayar direncine ve termal koşullara bağlıdır.
Batarya bağlantısı: B+ ve B−.
Yük bağlantısı: OUT+ ve OUT−.
Koruma yapısı: Aşırı şarj, aşırı deşarj ve aşırı akım/kısa devre koruma bileşenleri.

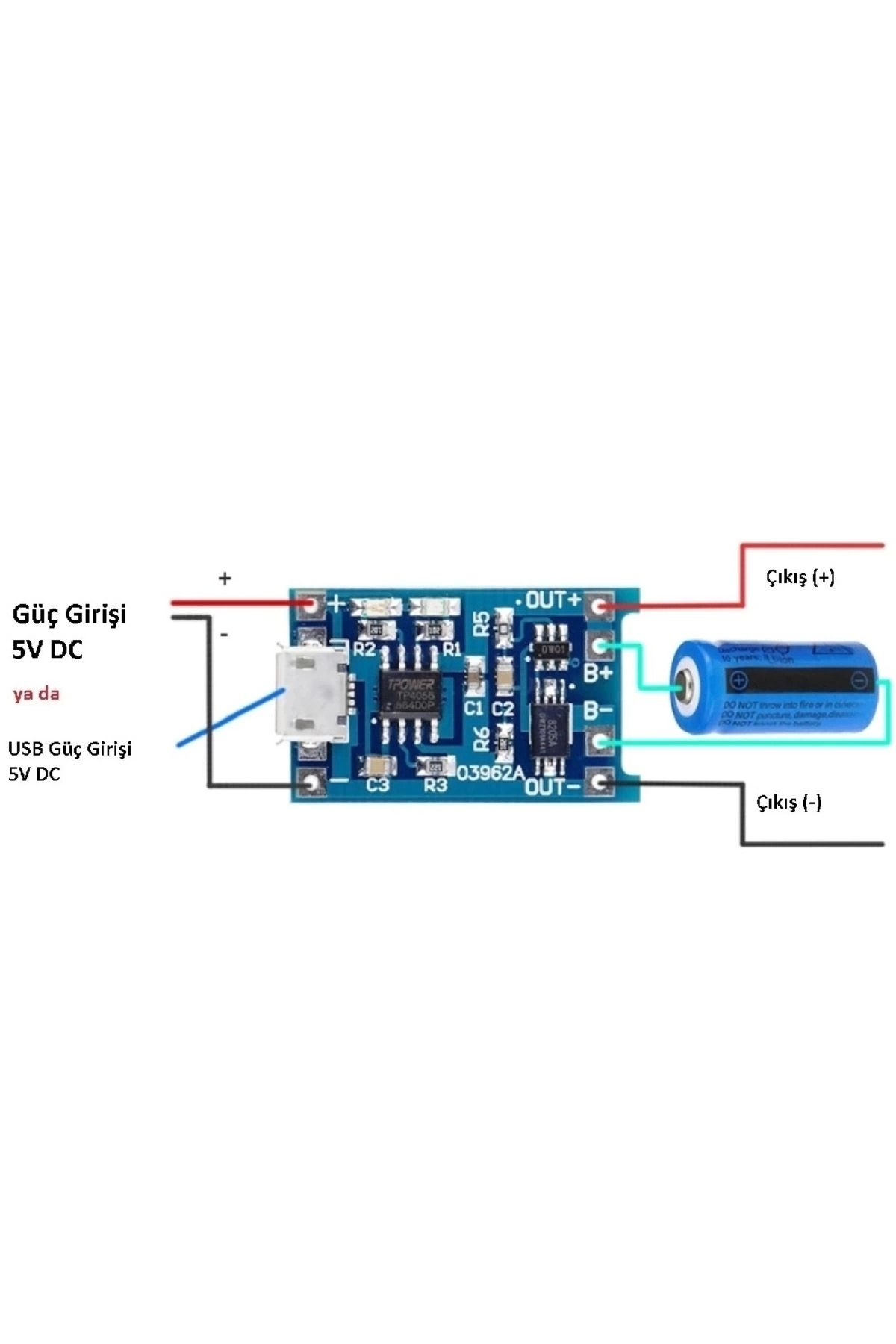

Bağlantı ve kullanım
Nominal şarj akımı her koşulda sürekli akan akım değildir. Pil gerilimi, şarj aşaması ve entegre sıcaklığı nedeniyle akım azalabilir. Pilin izin verdiği şarj akımı, modül ayarından düşükse uygun akım ayarı yapılmalıdır.
Bu modül 5 V yükseltici değildir; OUT çıkışı pil gerilimini izler. LiFePO4, çok hücreli paket veya farklı şarj sonu isteyen piller için kullanılmamalıdır. Ters kutup koruması varsayılmamalı, bağlantı öncesi kutuplar kontrol edilmelidir. Kesintisiz yük paylaşımı gereken tasarımlarda ayrıca uygun power-path devresi kullanılmalıdır. Şişmiş, hasarlı veya şarj özellikleri bilinmeyen pil bağlanmamalıdır.
