TP4056 Micro USB 18650 Li-ion Şarj Modülü

TP4056 Micro USB 18650 Li-ion Şarj Modülü

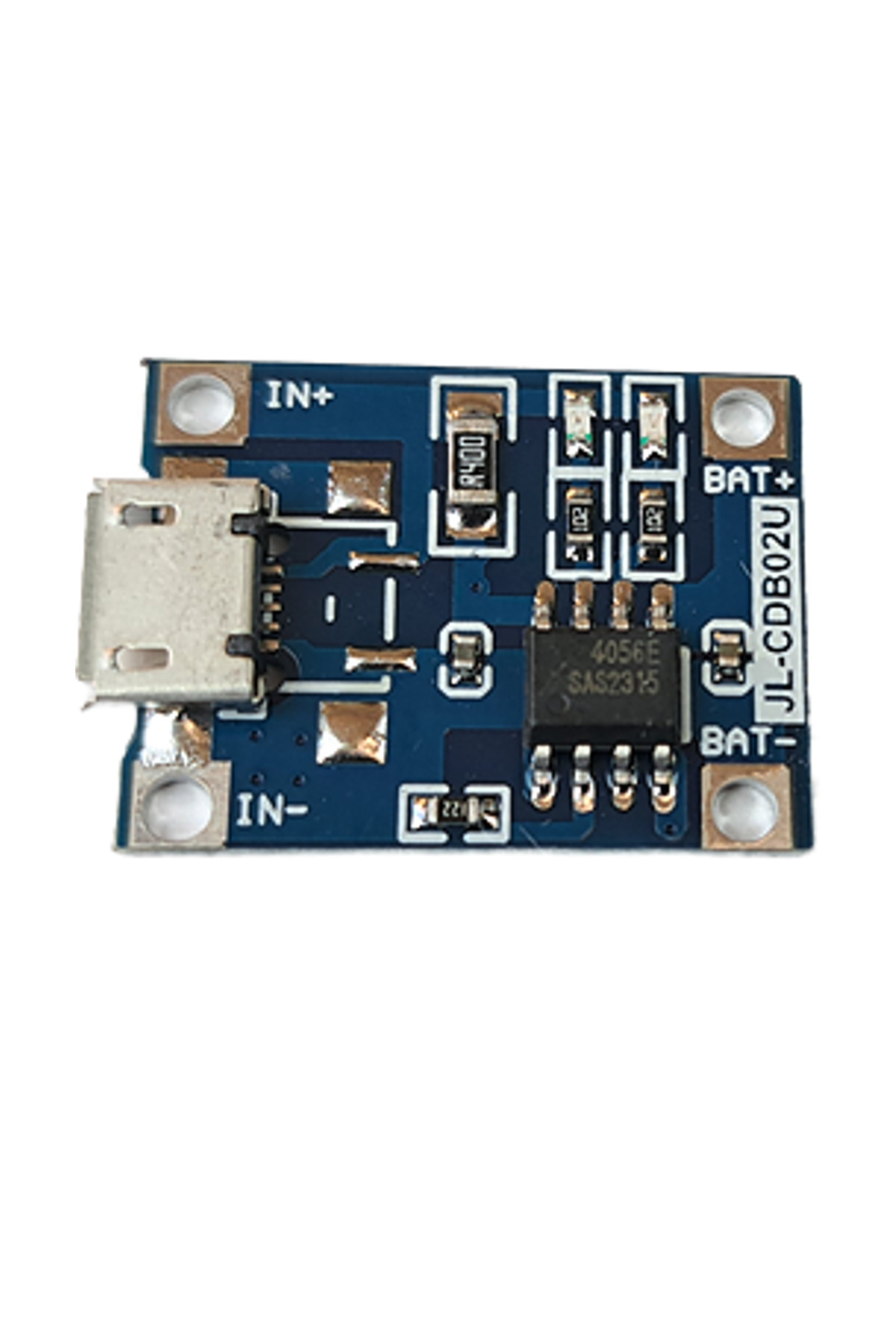

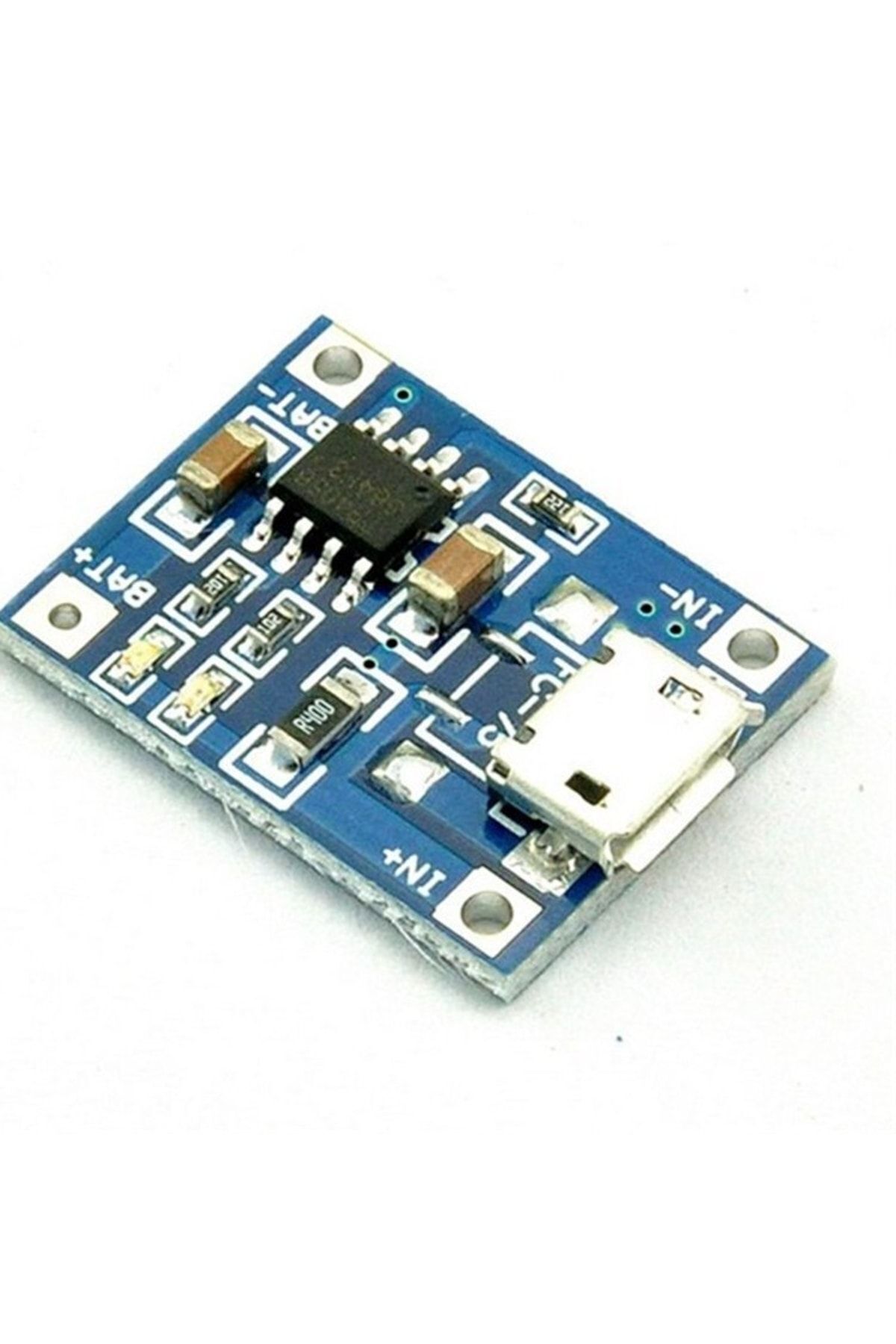

TP4056 Micro USB şarj modülü, tek hücreli lityum iyon veya LiPo pili 5 V kaynaktan CC/CV yöntemiyle şarj etmek için kullanılan kompakt bir devredir. Fotoğraftaki kartta Micro USB girişi, TP4056 şarj entegresi, durum LED’leri ve pil için BAT+ / BAT− pedleri bulunur. Bu sürümde ayrı OUT+ / OUT− bağlantısı ve pil koruma devresi görünmüyor; kart 5 V yükseltici değildir ve tek başına powerbank çıkışı sağlamaz.

Teknik özellikler

• Şarj topolojisi: Tek hücre için sabit akım / sabit gerilim (CC/CV)

• Giriş: Regüleli 5 V DC, Micro USB

• Pil: 1S Li-ion veya LiPo; nominal gerilim yaklaşık 3,6–3,7 V, tam şarj hedefi 4,2 V

• Pil bağlantısı: BAT+ ve BAT−

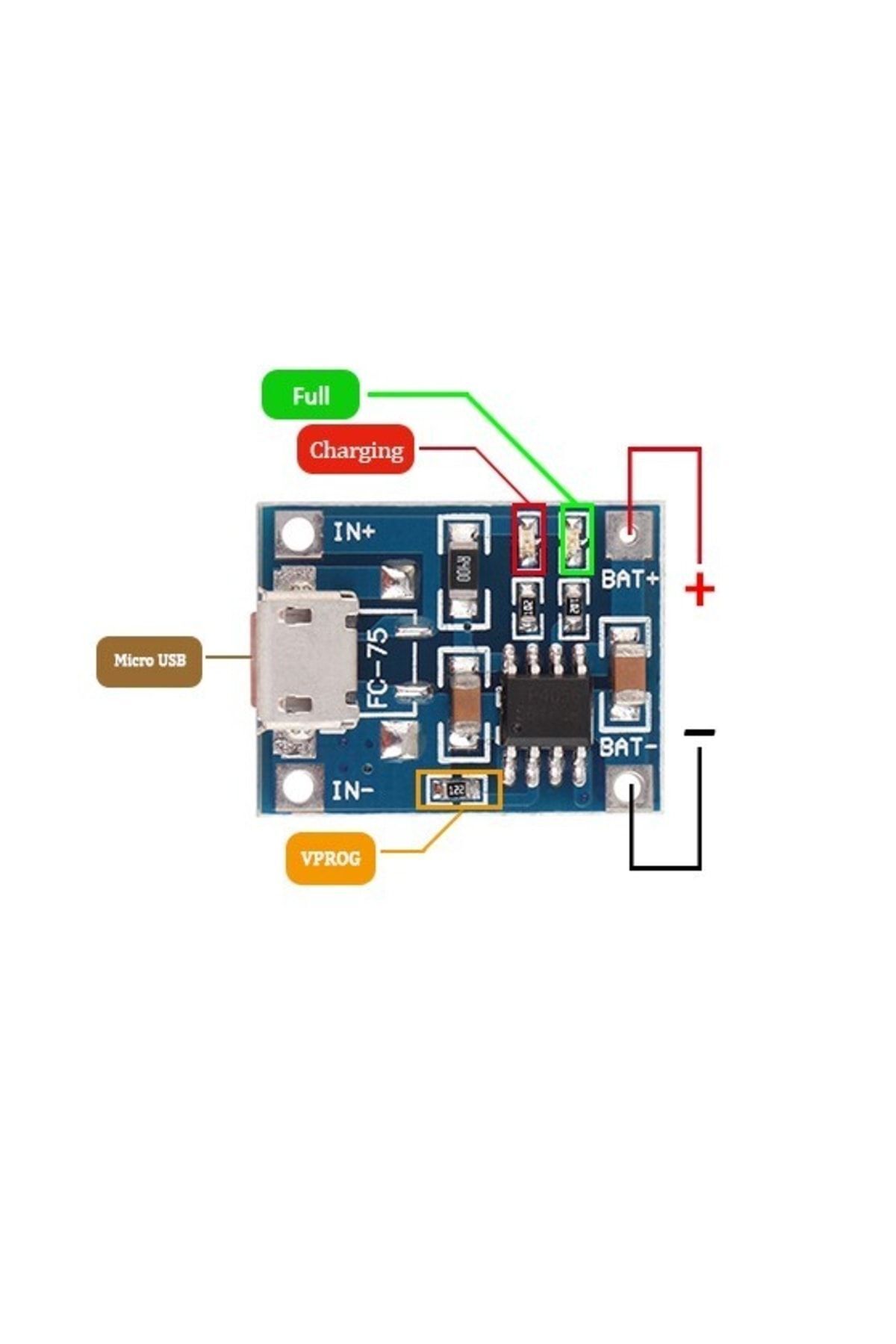

• Şarj akımı: Kart üzerindeki RPROG program direnci ve entegre sürümüne bağlıdır; fotoğraftaki direnç “122” (1,2 kΩ) olarak işaretlidir, kesin akım değeri garanti edilmemiştir

• Gösterge: Şarj/durum LED’leri; renk anlamı kart sürümüne göre değişebilir

• Kart ölçüsü: Yaklaşık 25 × 19 mm

• Bu fotoğraftaki sürüm: Harici pil koruma devresi ve ayrı yük çıkışı bulunmayan kart

Bağlantı ve kullanım

Önce pil kutuplarını doğrulayın; pilin artısını BAT+, eksisini BAT− pedine bağlayın. 5 V beslemeyi Micro USB girişinden verin. Çıplak hücreyle çalışırken kısa devreye, ters polariteye ve fiziksel hasara karşı önlem alın. İlk kullanımda pil sıcaklığını ve şarj davranışını gözetin. TP4056’nın termal düzenlemesi, sıcak koşullarda şarj akımını azaltabilir; modülü kapalı ve ısıyı hapseden bir kutuda yüksek akımla çalıştırmayın.

Bu kart 2S pil paketleri, 4,35 V son şarjlı LiHV veya LiFePO4 hücreler için uygun değildir. Kart üzerinde pil koruması olmadığı için aşırı deşarj, kısa devre ve aşırı akım koruması sağladığı varsayılmamalıdır; güvenlik korumalı hücre veya ayrı, hücreye uygun koruma devresi gerekir. Şarj sırasında yükü aynı anda beslemek için uygun güç-yolu devresi bulunmadığından bu kullanım önerilmez. RPROG değişikliği yapmadan önce entegre sürümünü ve üretici belgesini doğrulayın.
