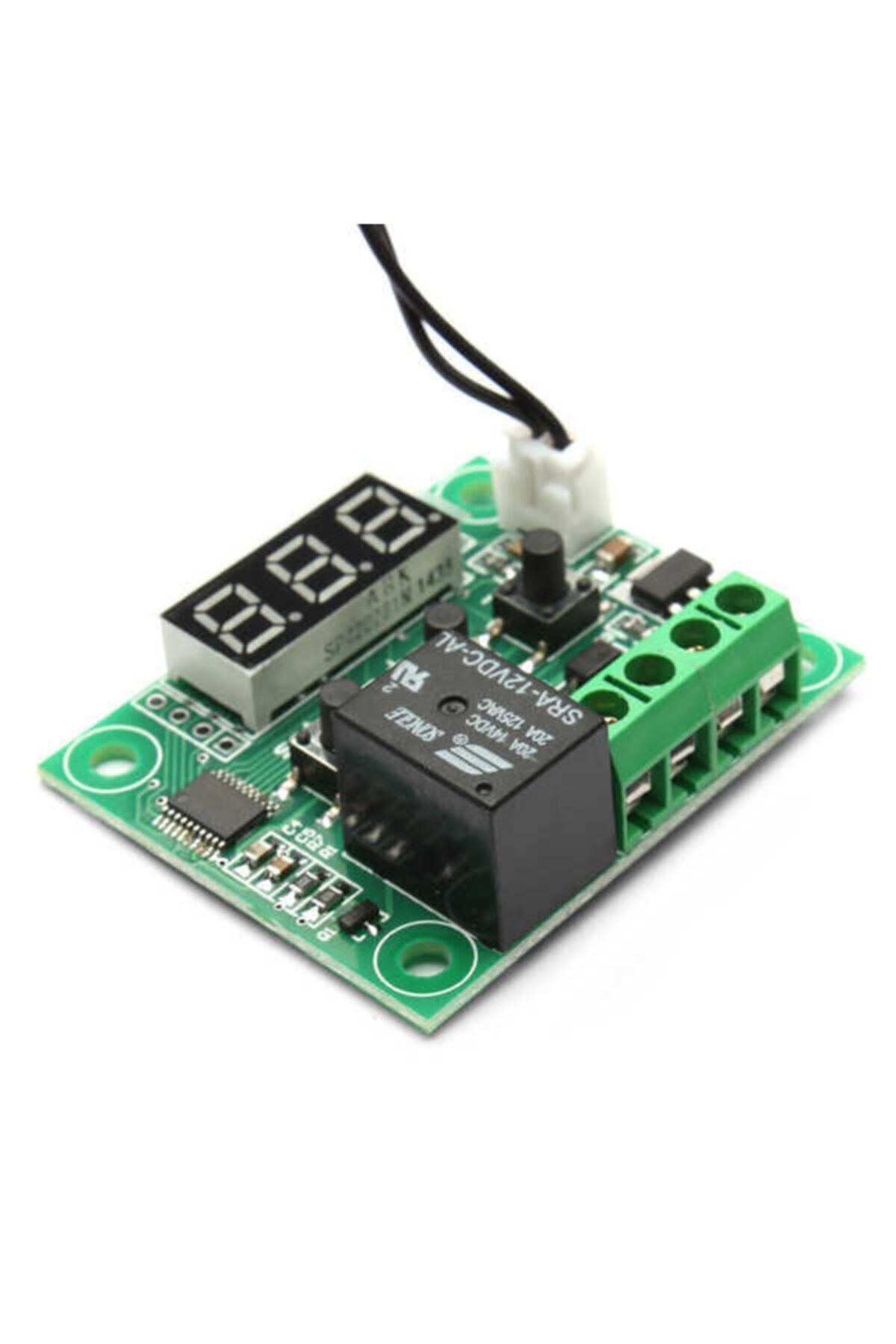

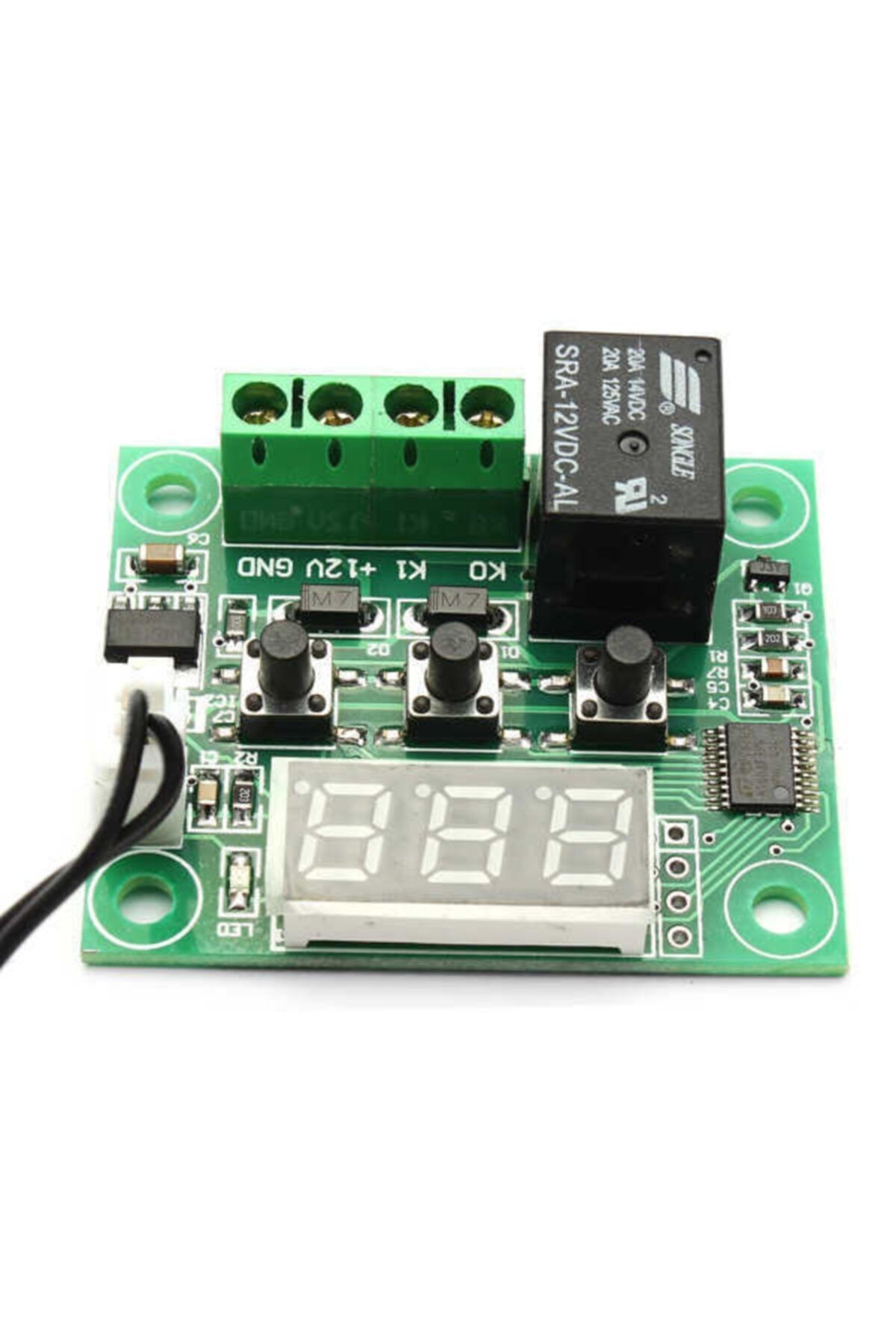

W1209 Dijital Termostat 12V Sıcaklık Kontrol Kartı
W1209, harici bir mikrodenetleyici gerektirmeden sıcaklığa bağlı açma-kapama kontrolü yapan dijital termostat modülüdür. Üzerindeki üç haneli LED ekran mevcut sensör sıcaklığını gösterir; ön paneldeki SET, + ve − tuşlarıyla hedef sıcaklık ve histerezis değerleri ayarlanır. Kuluçka makinesi, akvaryum, fan, ısıtıcı ve hobi tipi sıcaklık kontrol düzeneklerinde kullanılabilir. Kontrol edilecek yükün akımı ve gerilimi rölenin ve kart sürümünün doğrulanmış sınırları içinde olmalıdır.
Teknik özellikler
• Besleme: 12 V DC

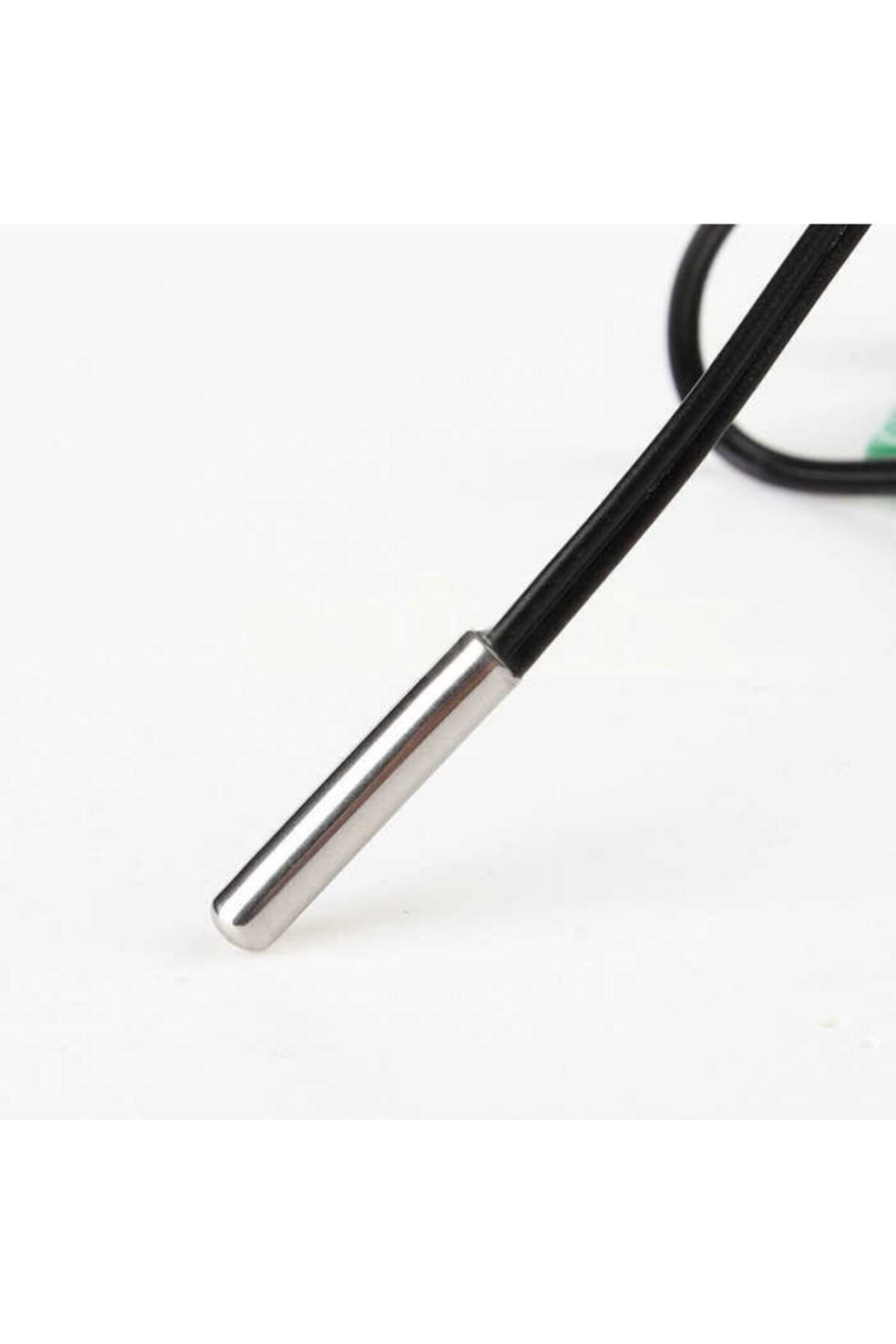

• Sıcaklık sensörü: Kablolu NTC 10 kΩ prob
• Yaygın prob ölçüm aralığı: −50 °C ile +110 °C
• Gösterge: 3 haneli LED; çözünürlük alt ve üst sıcaklık bölgelerinde değişebilir, çözünürlük ölçüm doğruluğu anlamına gelmez
• Kontrol: Isıtma veya soğutma için röleli ON/OFF kontrolü
• Çıkış: COM, NO ve NC kuru röle kontakları; röle kontağı besleme gerilimini kendi başına üretmez
• Kart ölçüsü: Yaklaşık 48,5 × 40 mm; kutu ve prob dâhil değildir

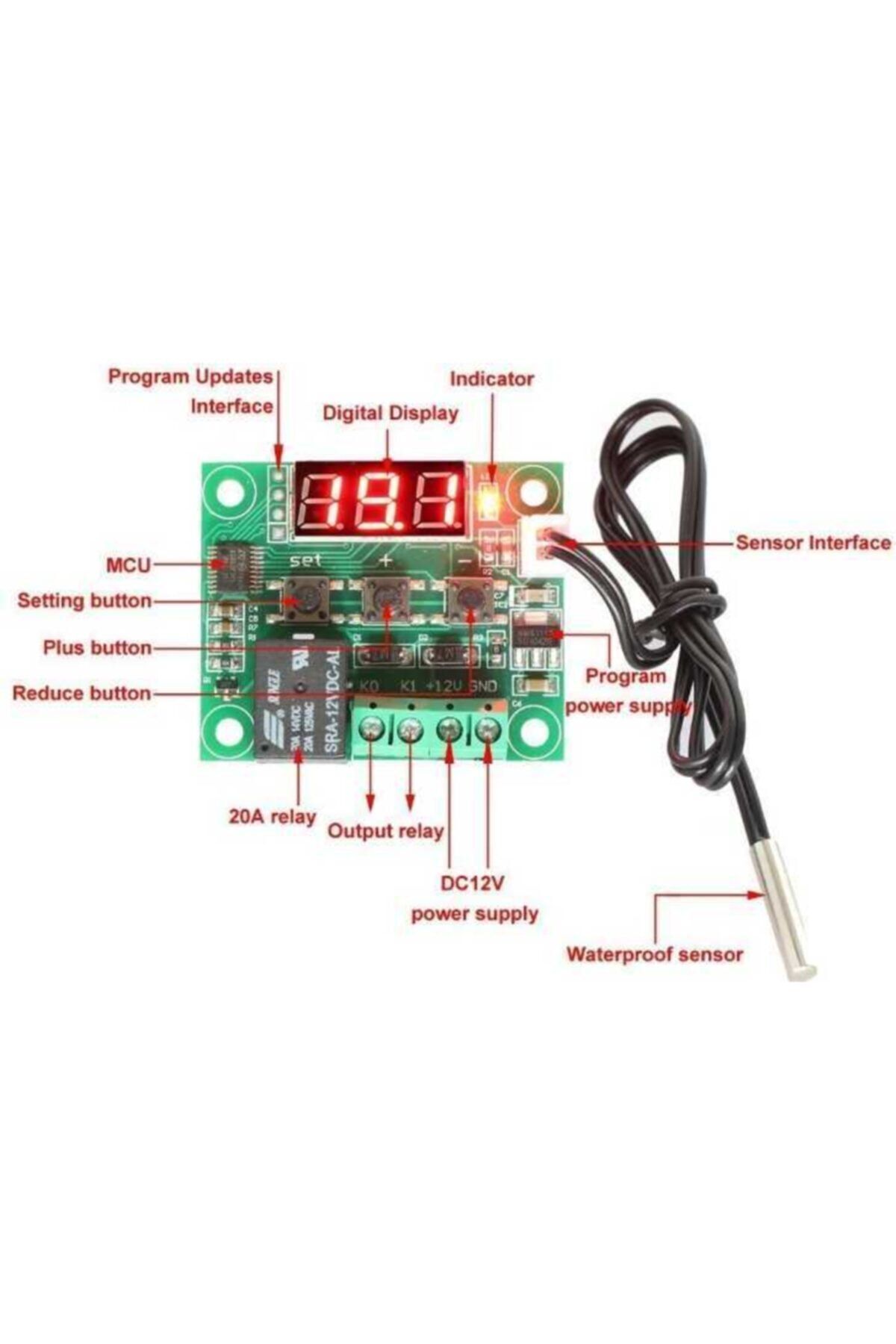

Bağlantı ve kullanım
1. Kartı, etiketlerdeki polariteye uyarak regüleli 12 V DC kaynağa bağlayın.
2. NTC probunu sensör girişine bağlayın. Prob elemanı polaritesizdir; kabloyu ısı ve kesilme riskinden koruyun.
3. Yük beslemesini röle terminalinden ayrı kurun. Normalde açık çalışma için COM–NO, normalde kapalı çalışma için COM–NC kullanılır.
4. SET menüsünde hedef sıcaklığı, ardından gerekli histerezisi ayarlayın. Isıtma/soğutma modu ve gecikme gibi seçeneklerin menü adları kart yazılım sürümüne göre değişebilir.
5. İlk denemeyi düşük riskli bir yükle yapın; şebeke gerilimiyle çalışırken yalıtımlı kutu ve uygun elektrik güvenliği gerekir.
Probun ölçüm aralığı kartın her noktada aynı doğrulukta ölçüm yaptığı anlamına gelmez. Röle kontak kapasitesi kart revizyonuna ve AC/DC yük tipine göre değişebileceğinden, doğrulanmamış bir amper değeriyle tasarım yapmayın.
