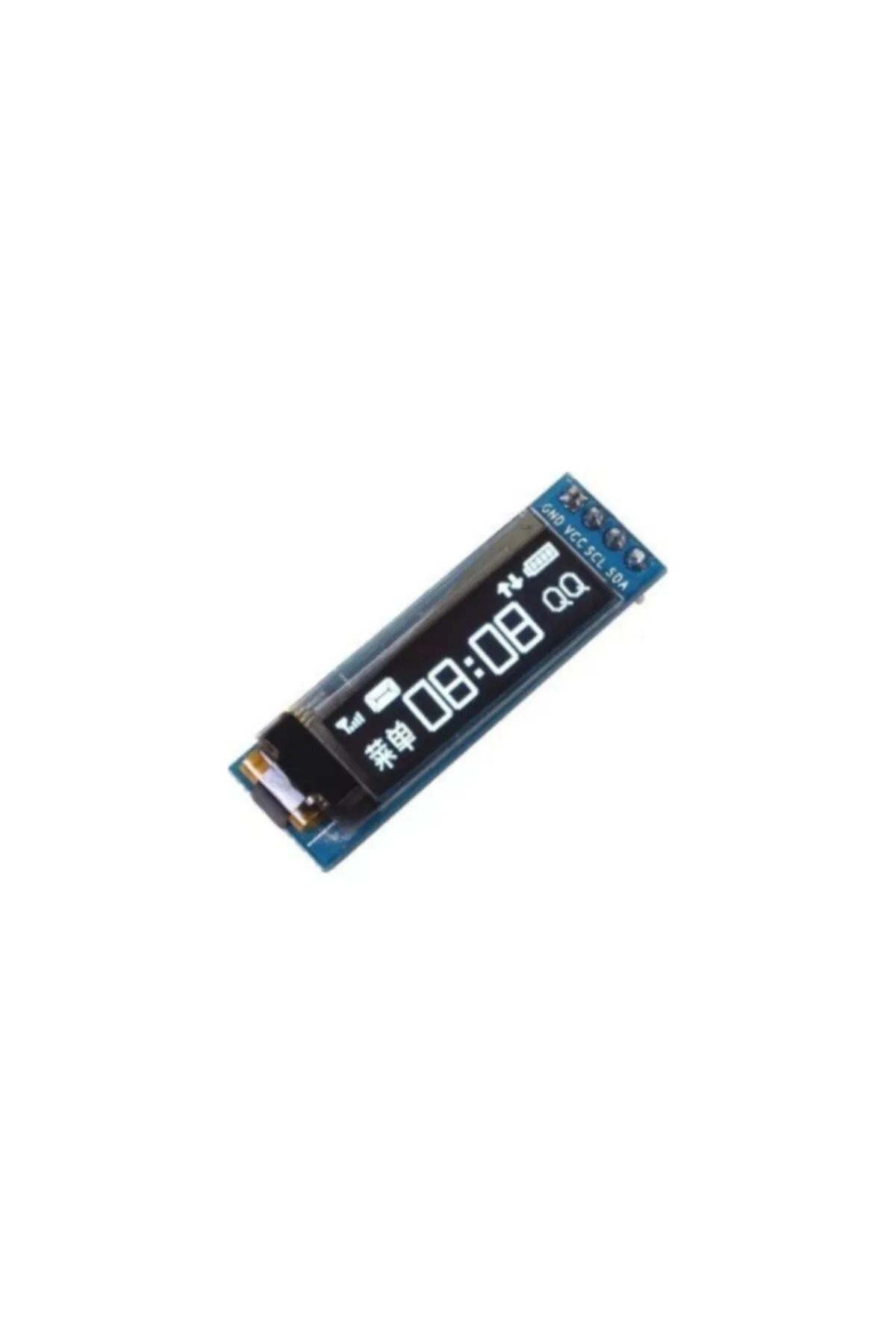

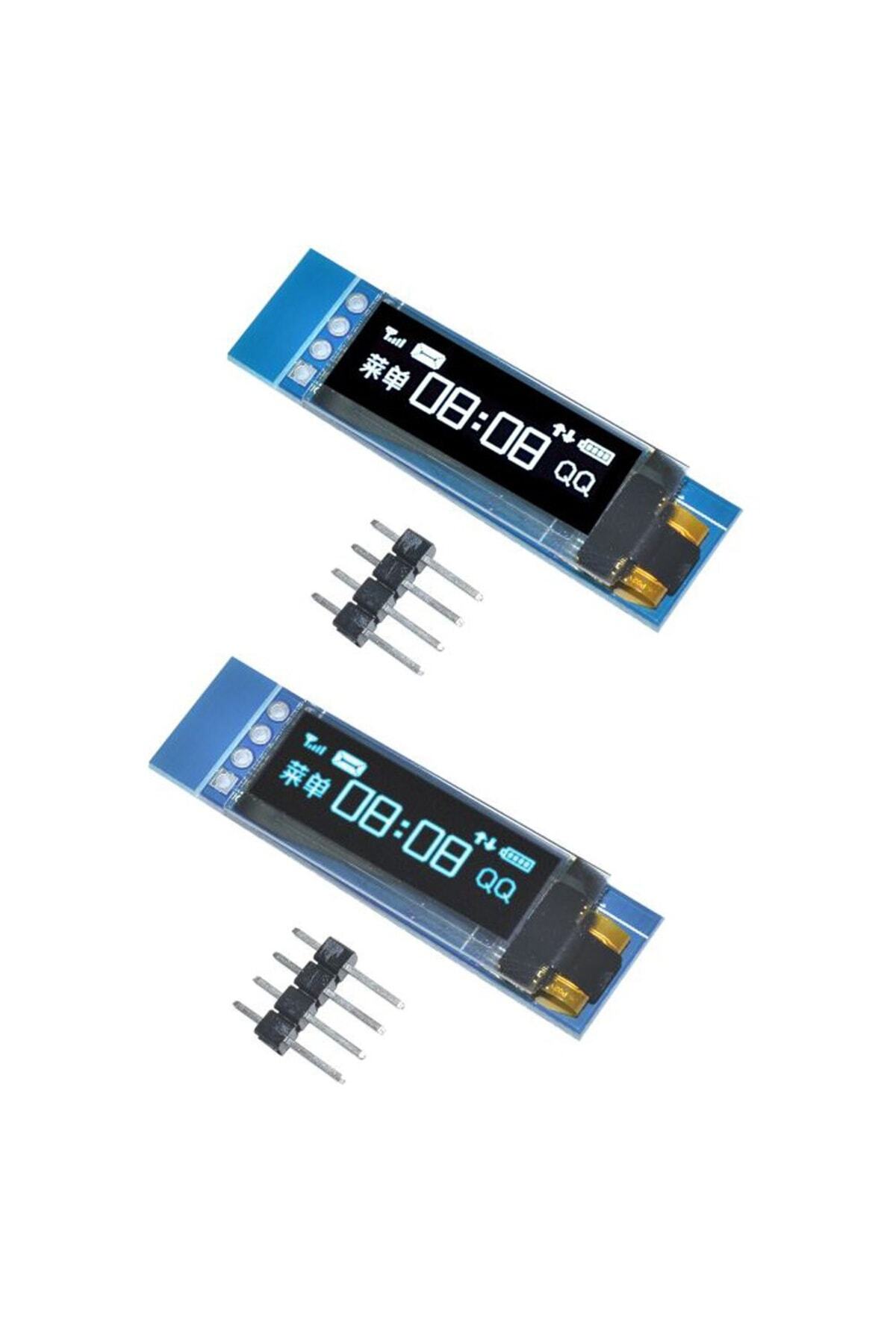

0,91 inç OLED ekran, küçük elektronik projelerde yazı, simge ve temel grafiklerin gösterilmesi için kullanılan ince ekran modülüdür. 128x32 piksel çözünürlüğü; sensör değerleri, menüler, sayaçlar ve cihaz durum bilgilerinin kompakt bir alanda sunulmasını sağlar.
Teknik özellikler
• Ekran boyutu: 0,91 inç.
• Çözünürlük: 128x32 piksel.
• Sürücü: SSD1306.
• Haberleşme: I2C.
• Görüntü yapısı: tek renkli OLED.

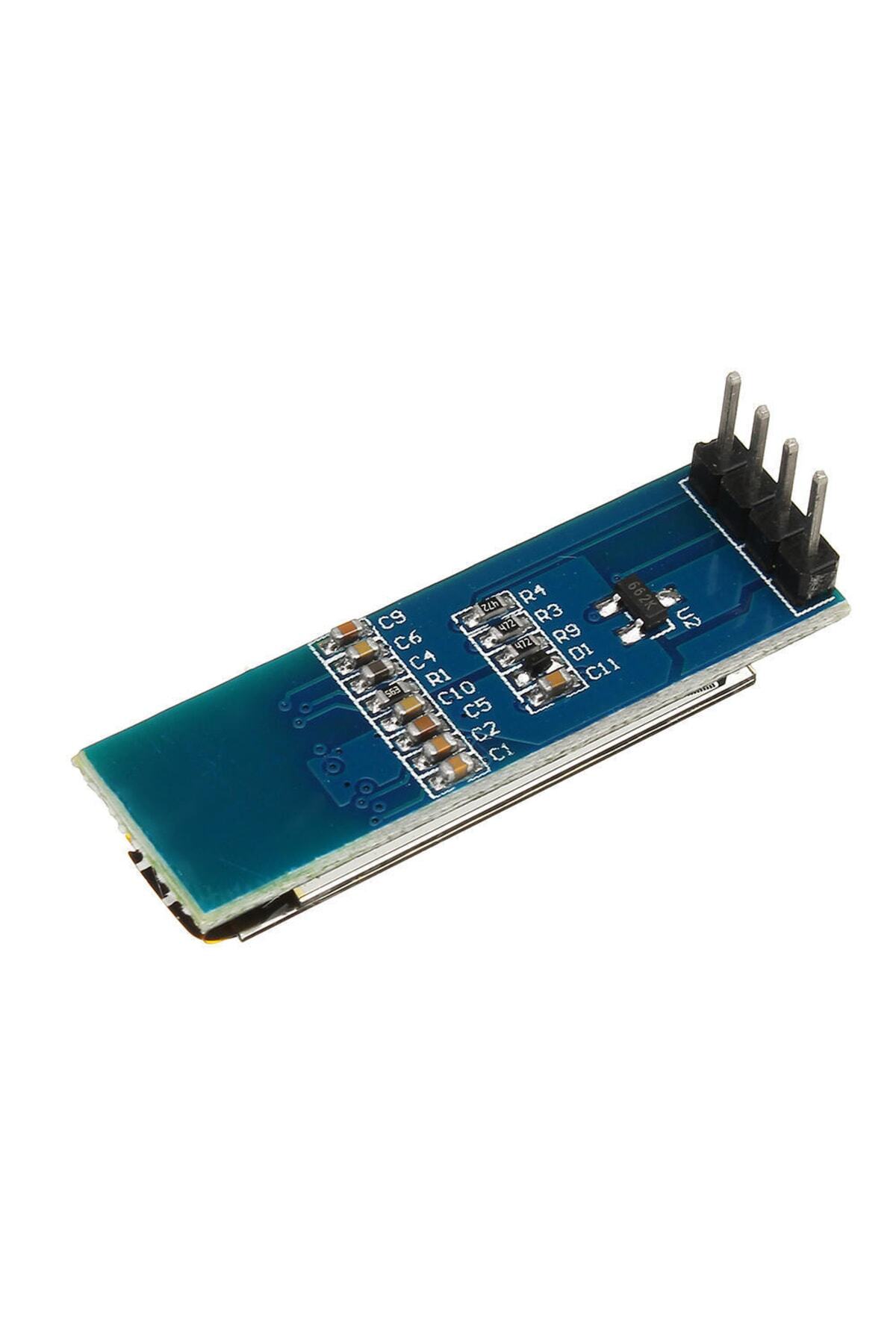

• Bağlantılar: GND, VCC, SCL ve SDA.
• İlk kurulum için önerilen besleme ve lojik seviyesi: 3,3 V.
• Yaygın I2C adresi: 0x3C; adres yazılımla taranarak doğrulanmalıdır.
Kullanım
OLED teknolojisi, piksellerin kendi ışığını üretmesiyle çalışır; ayrı bir arka aydınlatma kullanmaz. Arduino uygulamalarında SSD1306 destekleyen kütüphane seçilmeli ve ekran ölçüsü 128x32 olarak tanımlanmalıdır. Tam ekran görüntü tamponu 512 bayttır; küçük bellekli kartlarda bu kullanım dikkate alınmalıdır.
Bağlantı sırası kart üzerindeki yazılardan kontrol edilmelidir. Bazı modüllerin besleme girişi 5 V kabul etse de bu durum I2C hatlarının otomatik olarak 5 V toleranslı olduğu anlamına gelmez. Uzun süre sabit görüntü göstermemek ve gerektiğinde ekranı kapatmak OLED kullanım ömrünü destekler.
