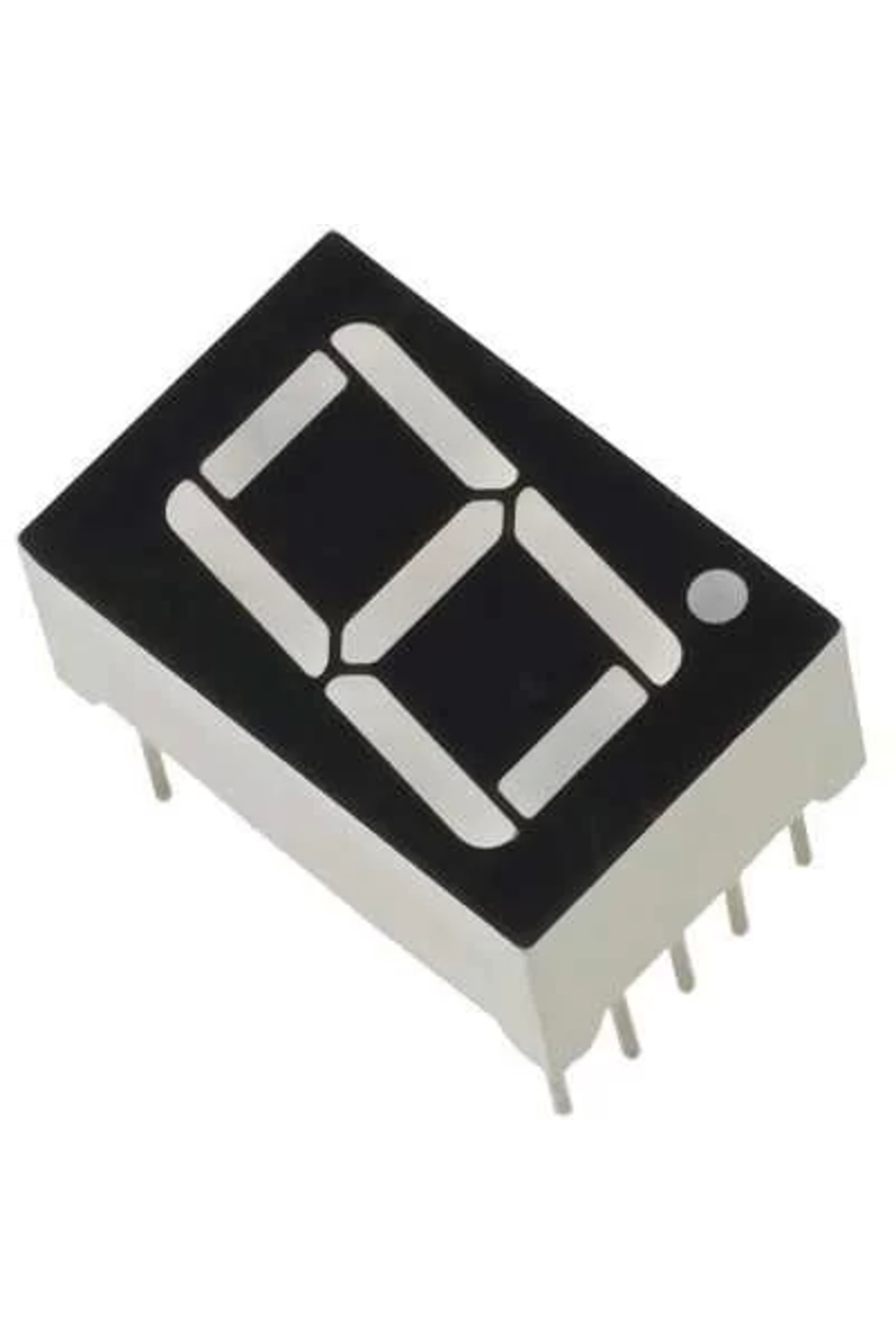

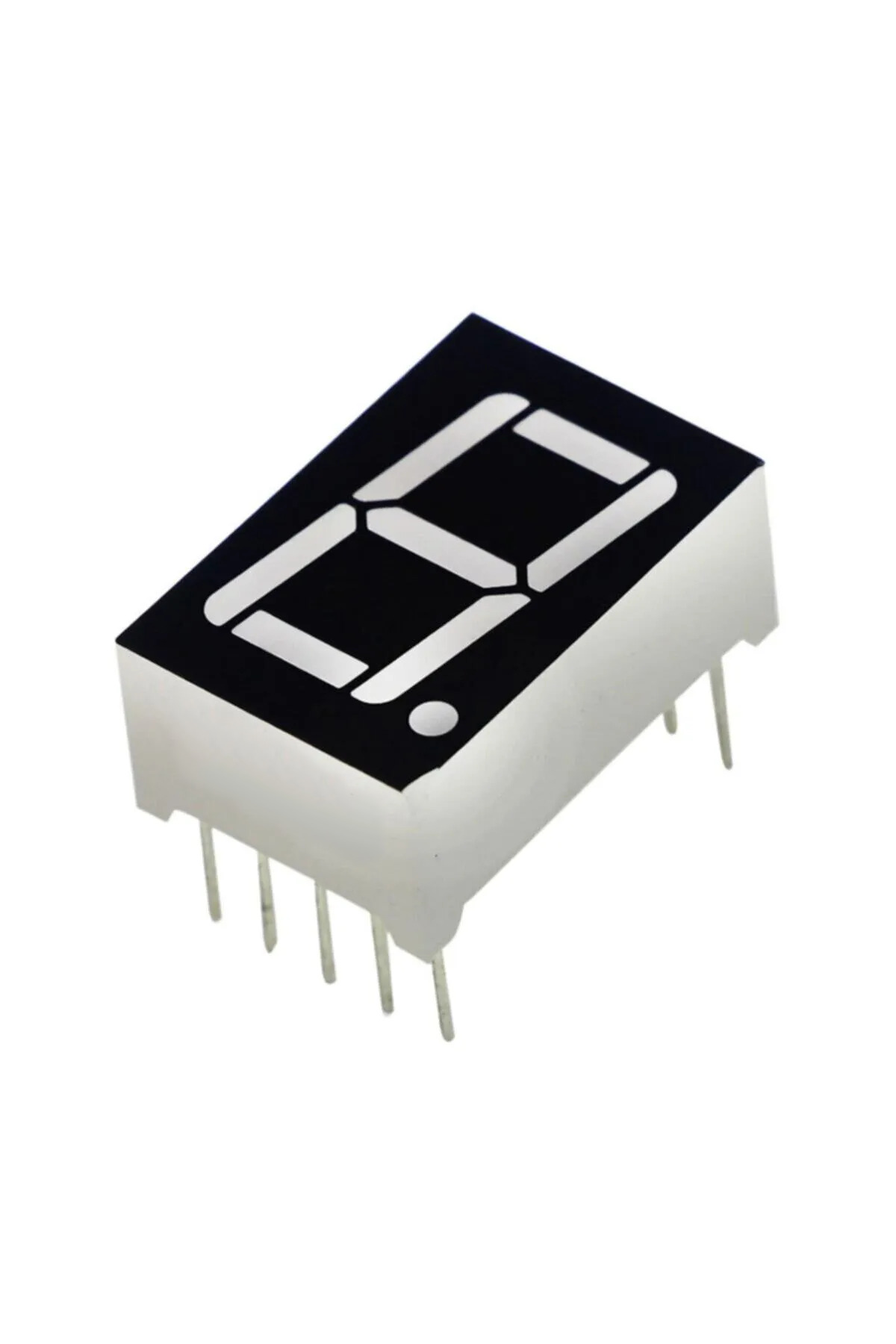

Tek haneli ortak anot 7 segment display, rakamları ve sınırlı sayıdaki harf biçimini kırmızı LED segmentlerle gösterir. Kanal numarası, sayaç basamağı veya durum kodu göstermek için kullanılabilir.
Ortak anot modelde LED segmentlerinin pozitif uçları ortaklaştırılmıştır. Seçilen segment, kendi katot hattından akım çekilerek yakılır. Sürücü seçimi bu bağlantı türüne göre yapılmalıdır.
Teknik özellikler
Hane sayısı: 1.
Ortak bağlantı türü: anot.
Görüntü: kırmızı LED, 7 ana segment ve ondalık nokta.
14 mm ölçüsü: yaklaşık rakam yüksekliği sınıfı; gövde boyu değildir.
Montaj: PCB için bacaklı THT yapı.
Akım sınırlaması: her segment için ayrı seri direnç veya sabit akımlı sürücü gerekir.
Bağlantı ve kullanım
Ortak anot uçlarını ve a–g/DP segmentlerini gövde koduna ait şemadan belirleyin. Şema yoksa akım sınırlı kaynak veya multimetrenin diyot kademesiyle uçları tespit edin.
Direnç hesabında R = (sürme gerilimi − LED ileri gerilimi − sürücü düşümü) / segment akımı bağıntısını kullanın. Direnç gücünü de hesaplayın.
Ortak anot uyumlu sürücü kullanın. Mikrodenetleyiciyle doğrudan sürülecekse tek pin ve toplam port akımı sınırlarının ikisini de kontrol edin.
Dikkat edilmesi gerekenler
Doğrudan 5 V veya 12 V bağlamak LED’leri bozabilir. Tek ortak direnç yerine her segmentte akım kontrolü kullanın.
Farklı üreticilerin benzer görünümlü displaylerinde pin sırası değişebilir. Besleme gerilimi ile tek segmentin ileri gerilimi aynı kavram değildir.
