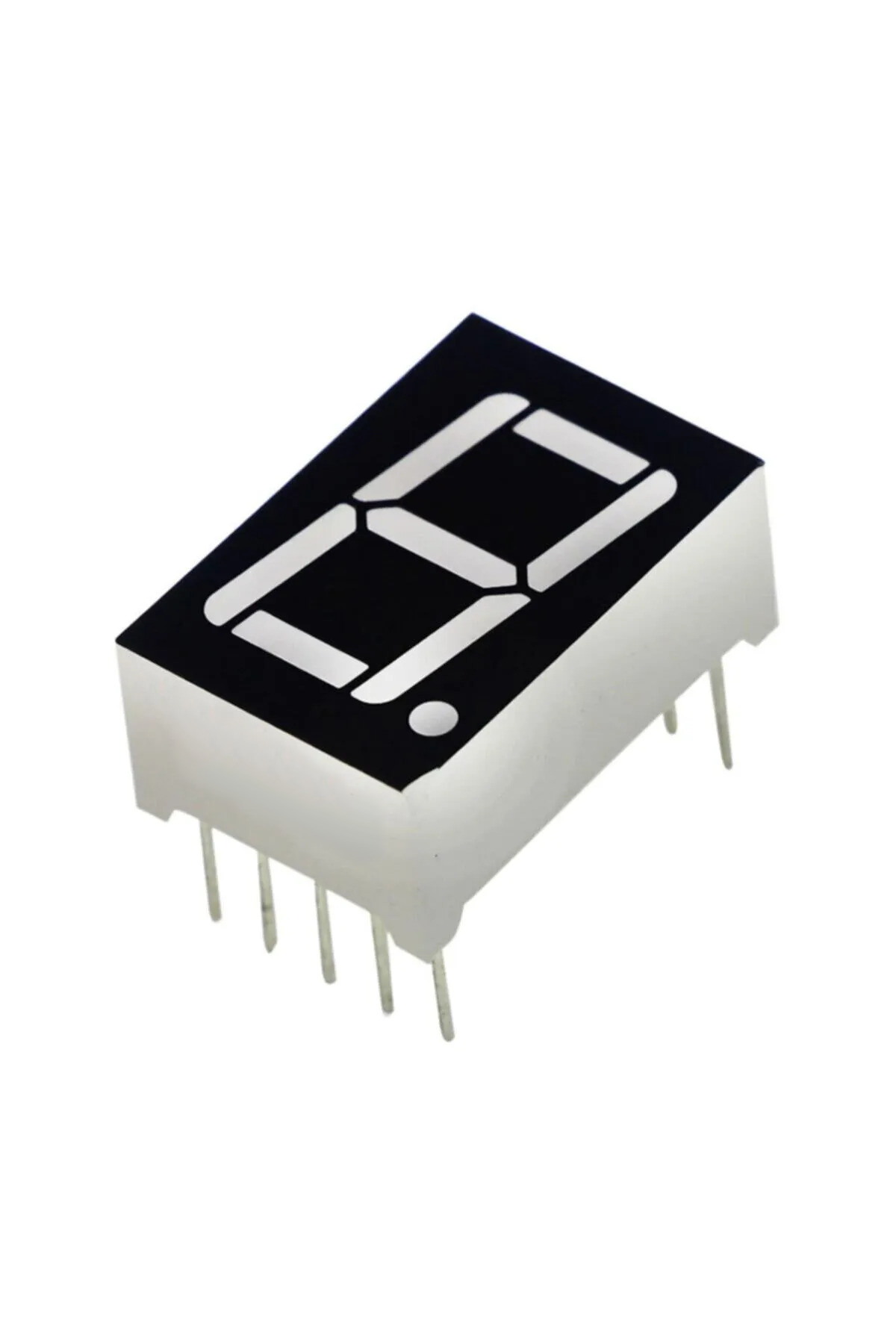

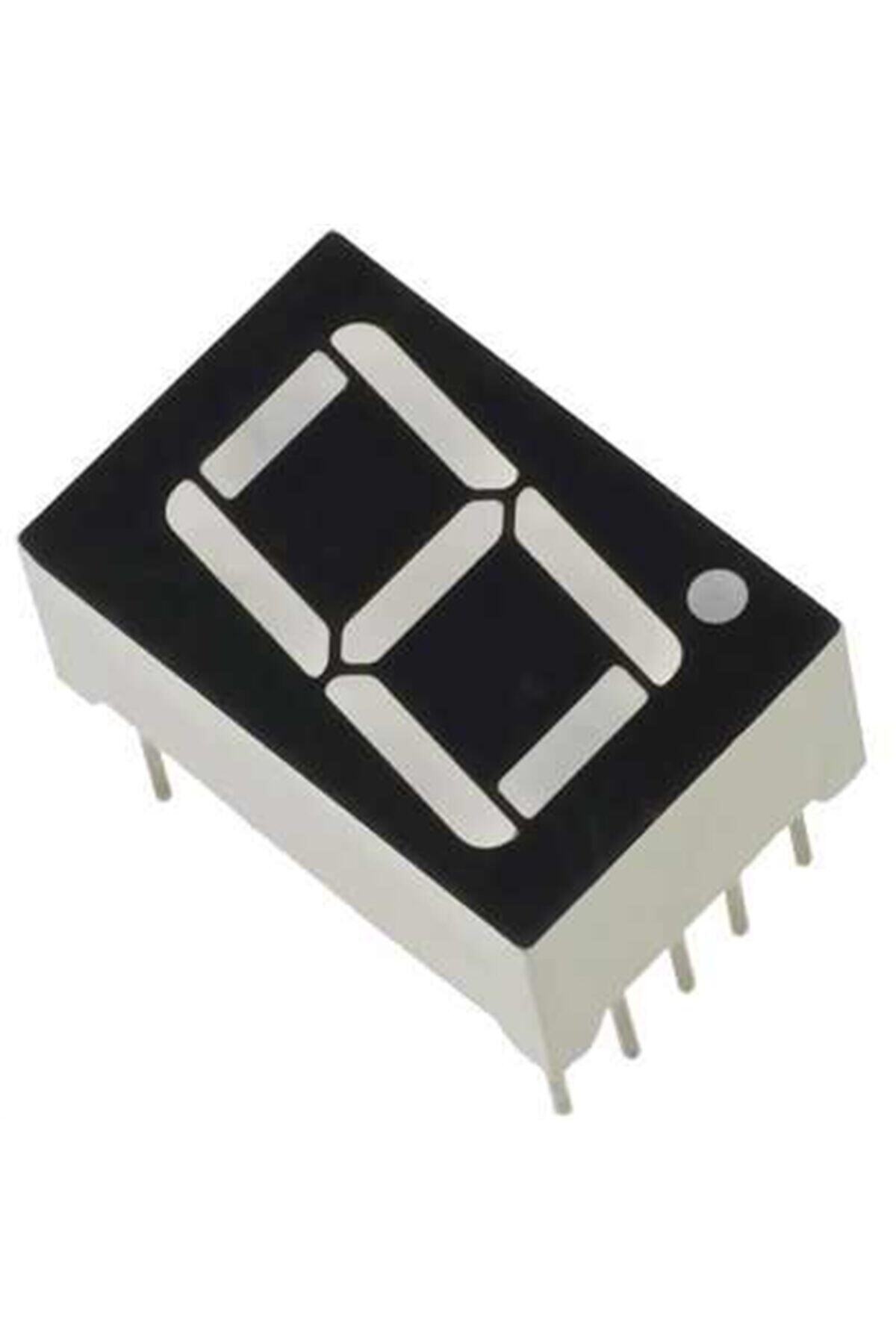

Tek haneli ortak katot 7 segment display, sayısal değerleri kırmızı segmentlerle göstermek için kullanılan delik montajlı bir elektronik bileşendir. Eğitim devreleri, basit sayaçlar ve ölçüm cihazlarının gösterge bölümlerinde kullanılabilir.
Ortak katot bağlantısında LED’lerin negatif tarafı ortaktır. İlgili segmentin pozitif ucuna seri direnç üzerinden akım verildiğinde o segment yanar.
Teknik özellikler
Hane sayısı: 1.
Ortak bağlantı türü: katot.
Görüntü: kırmızı LED, 7 ana segment ve ondalık nokta.
14 mm ölçüsü: yaklaşık rakam yüksekliği sınıfı; gövde boyu değildir.

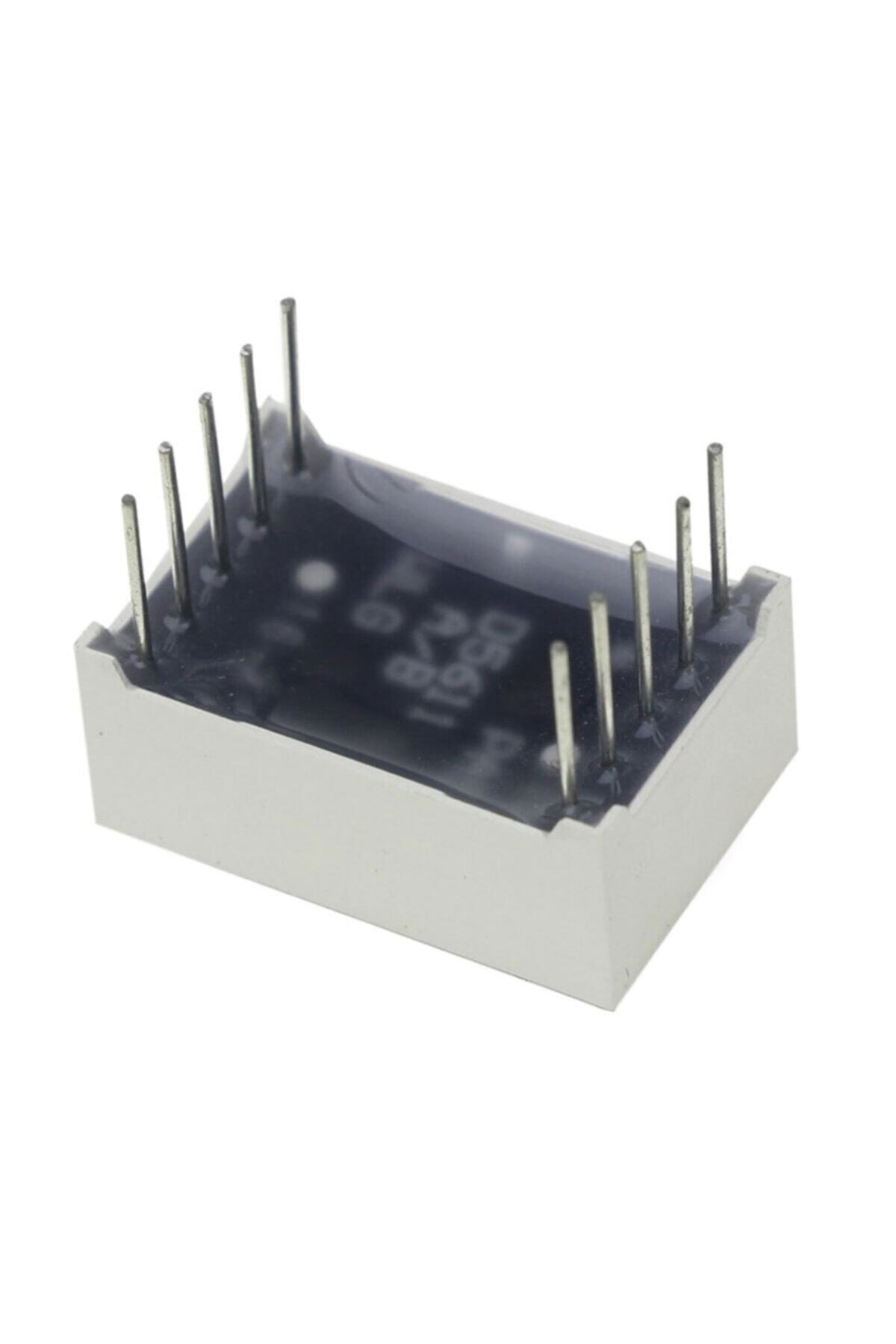

Montaj: PCB için bacaklı THT yapı.
Akım sınırlaması: her segment için ayrı seri direnç veya sabit akımlı sürücü gerekir.
Bağlantı ve kullanım
Ortak katot uçlarını ve a–g/DP segmentlerini gövde koduna ait şemadan belirleyin. Şema yoksa akım sınırlı kaynak veya multimetrenin diyot kademesiyle uçları tespit edin.
Direnç hesabında R = (sürme gerilimi − LED ileri gerilimi − sürücü düşümü) / segment akımı bağıntısını kullanın. Direnç gücünü de hesaplayın.
Ortak katot uyumlu sürücü kullanın. Mikrodenetleyiciyle doğrudan sürülecekse tek pin ve toplam port akımı sınırlarının ikisini de kontrol edin.
Dikkat edilmesi gerekenler
Doğrudan 5 V veya 12 V bağlamak LED’leri bozabilir. Tek ortak direnç yerine her segmentte akım kontrolü kullanın.
Farklı üreticilerin benzer görünümlü displaylerinde pin sırası değişebilir. Besleme gerilimi ile tek segmentin ileri gerilimi aynı kavram değildir.
