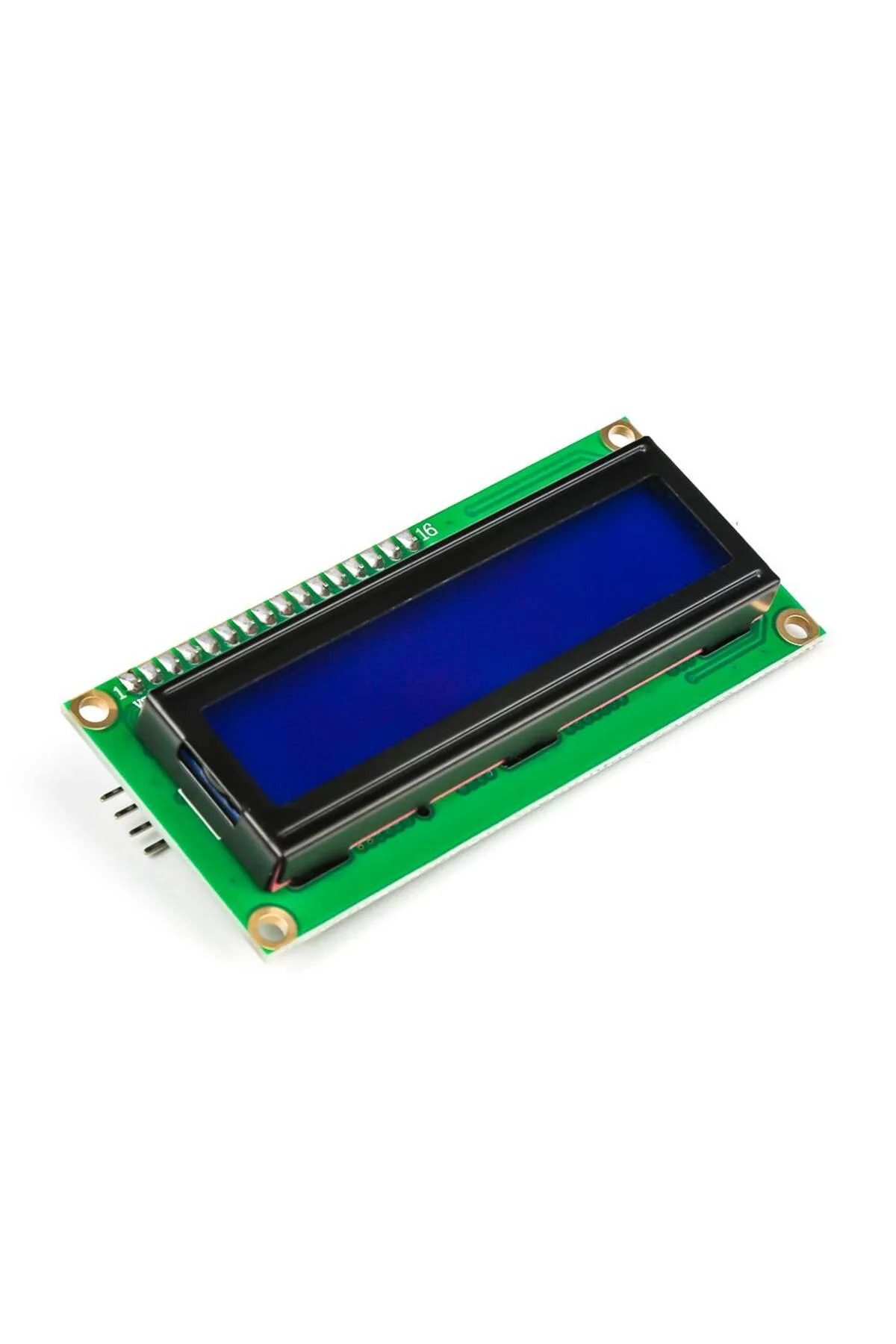

16x2 Mavi LCD Ekran I2C Modüllü

I2C modüllü 16x2 LCD ekran, iki satırlı karakter ekranını daha az bağlantıyla kullanmanızı sağlar. Arka yüzündeki dönüştürücü kart, paralel LCD bağlantısını I2C veri yoluna çevirir. Sensör göstergeleri, masaüstü kontrol panelleri ve Arduino menüleri için uygundur.

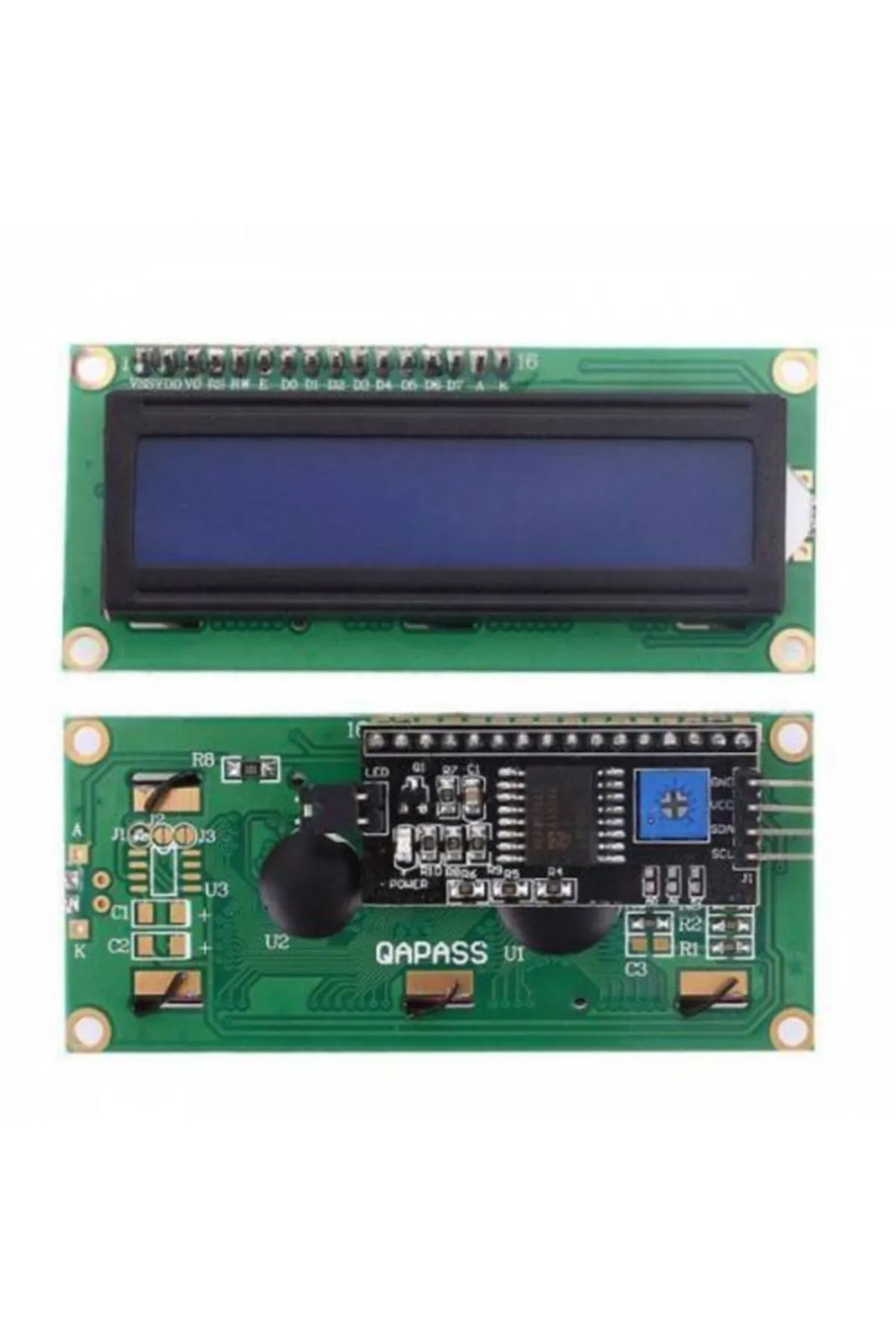

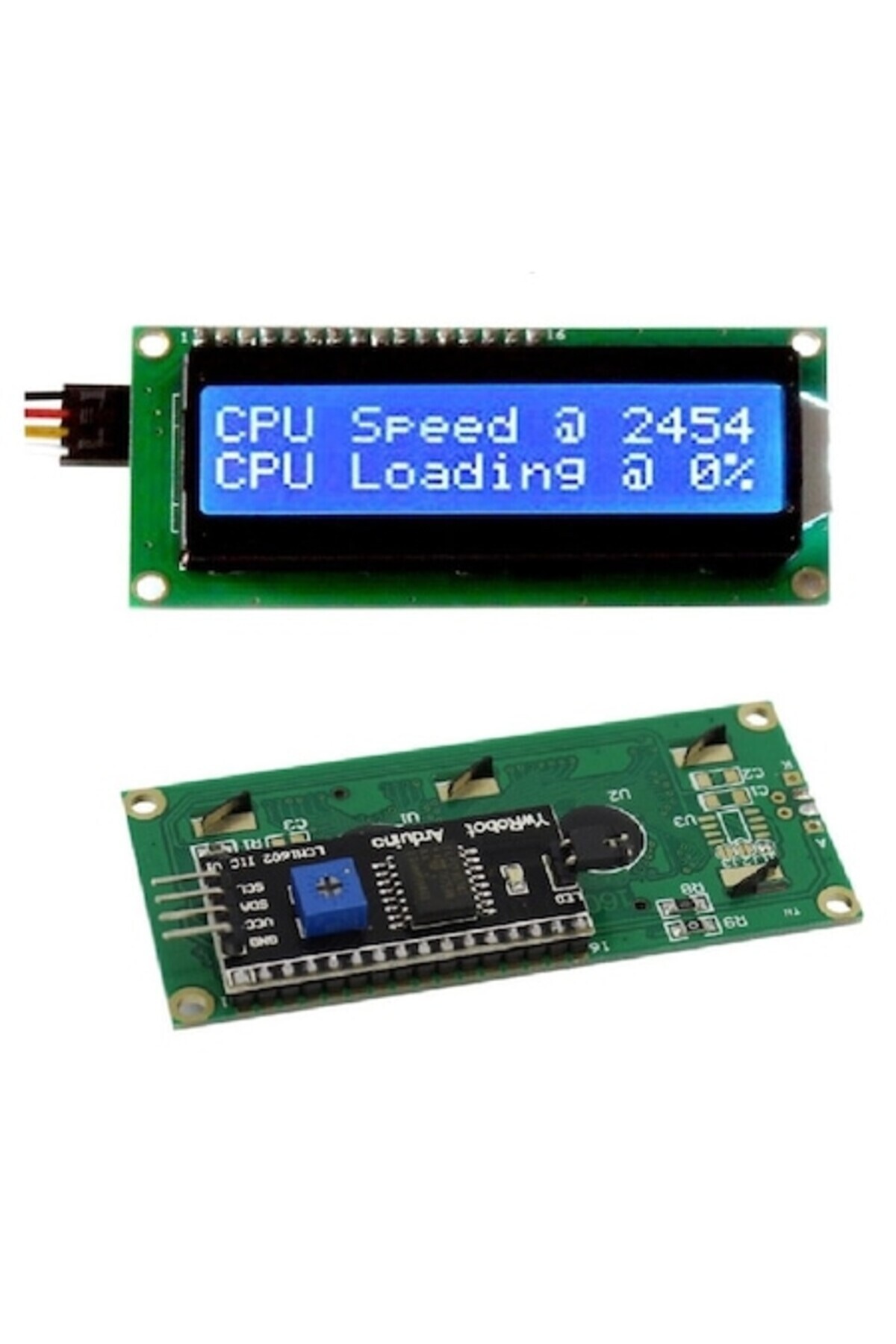

Kart üzerindeki ayar trimpotu ekran kontrastını düzenler. Görsellerde LCD ile arka arabirim kartı birlikte yer alır; ürün bu birleşik yapı esas alınarak tanımlanmıştır.

Teknik özellikler

• Ekran kapasitesi: 16 × 2 karakter.

• Besleme: 5 V DC.

• Bağlantı uçları: GND, VCC, SDA ve SCL.

• Arayüz: I2C üzerinden paralel karakter LCD dönüştürücüsü.

• Kontrast: arka kart üzerindeki trimpotla ayarlanır.

• I2C adresi: kartın entegre varyantı ve adres köprülerine bağlıdır; yazılımla taranmalıdır.

Bağlantı ve kullanım

• GND ve VCC’yi doğru kutuplamayla bağlayın; SDA/SCL uçlarını denetleyicinin I2C pinlerine verin. Örneğin klasik UNO R3’te SDA A4, SCL A5’tir.

• I2C tarayıcıyla kart adresini bulun. Kütüphaneye bulunan adresi ve 16 × 2 ekran ölçüsünü girin. 0x27 veya 0x3F değerini denemeden sabit kabul etmeyin.

• İlk denemede kısa bir metin yazdırın ve kontrastı yavaşça ayarlayın. I2C arabirim kartı eşleşmeyen kütüphanelerde pin eşleme farkı olabileceğini göz önünde bulundurun.

Dikkat edilmesi gerekenler

• 5 V ile çalışan I2C kartlarının SDA/SCL pull-up dirençleri 5 V’a bağlı olabilir. ESP32 ve Raspberry Pi gibi 3,3 V hatlar için çift yönlü seviye çevirici kullanın.

• Arka ışık köprüsünün konumu ve ekran kontrastı, veri iletişimi hatasıyla karıştırılmamalıdır.
