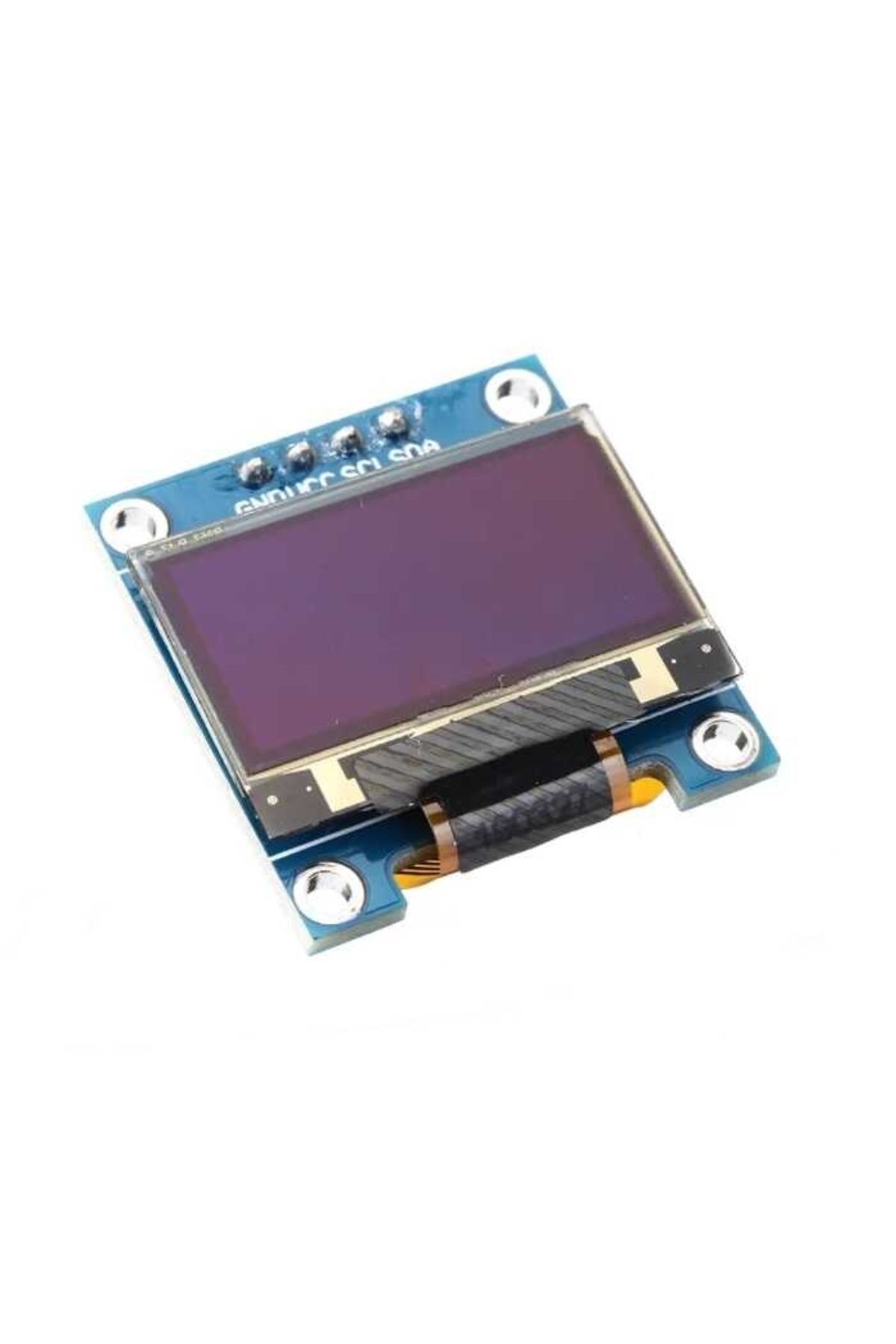

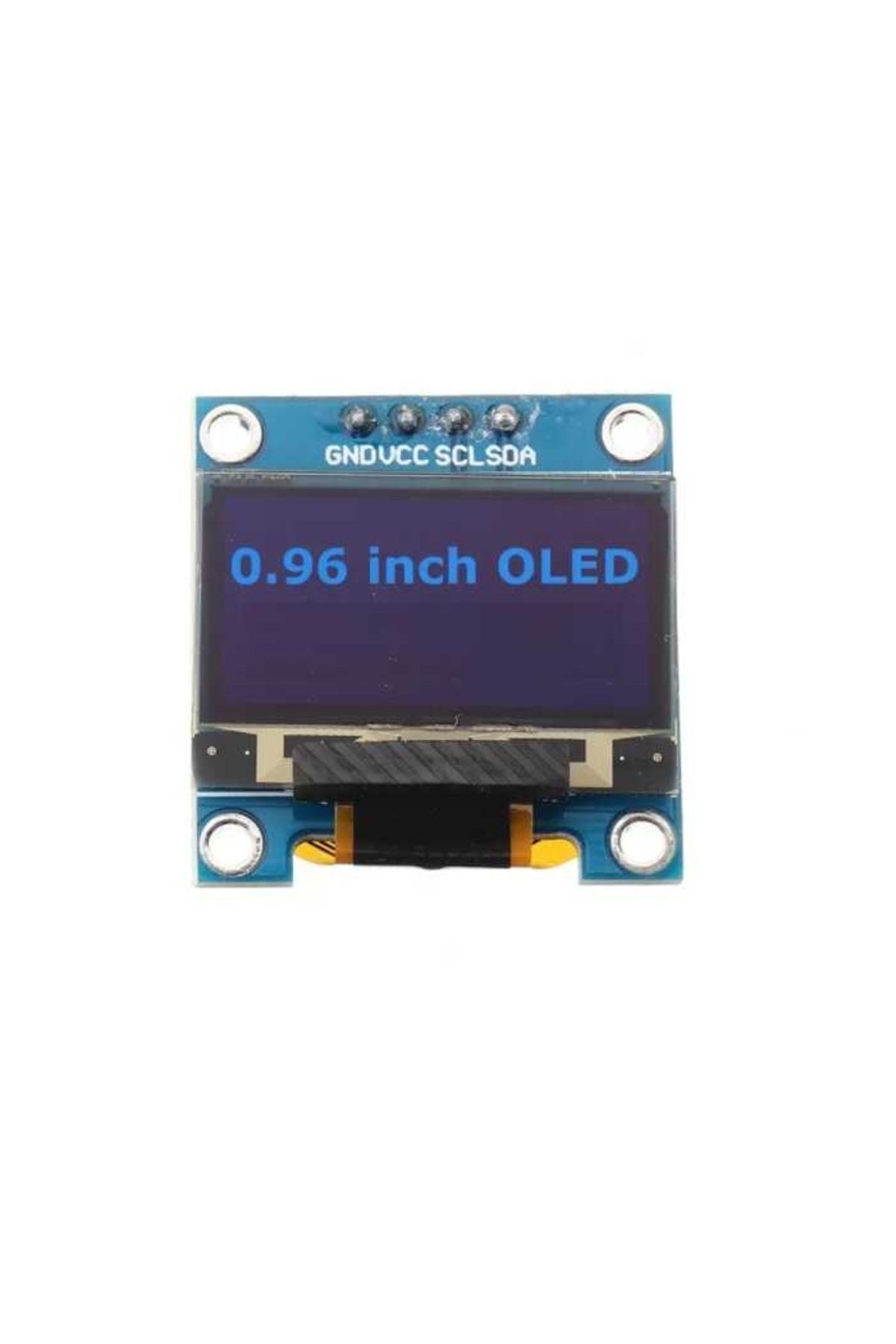

0,96 inç OLED ekran, küçük elektronik projelerde okunabilir bir görüntü alanı oluşturmak için kullanılır. 128×64 piksel çözünürlüğü; menü, sensör değeri, simge, çizgi grafik ve durum bilgisi göstermeye uygundur. Dört pinli I2C bağlantısı, mikrodenetleyicide az sayıda bağlantıyla ekran kontrolü sağlar.
Ekran rengi
Ürün genellikle beyaz ışıklı olarak gönderilir. Stok durumuna göre mavi ışıklı model gönderilebilir. Ekran tek renkli OLED yapısındadır; beyaz ve mavi, yazılımla seçilen RGB renkleri değildir.
Teknik özellikler
Ekran boyutu: 0,96 inç.
Çözünürlük: 128×64 piksel.
Sürücü: SSD1306.
Haberleşme: I2C.

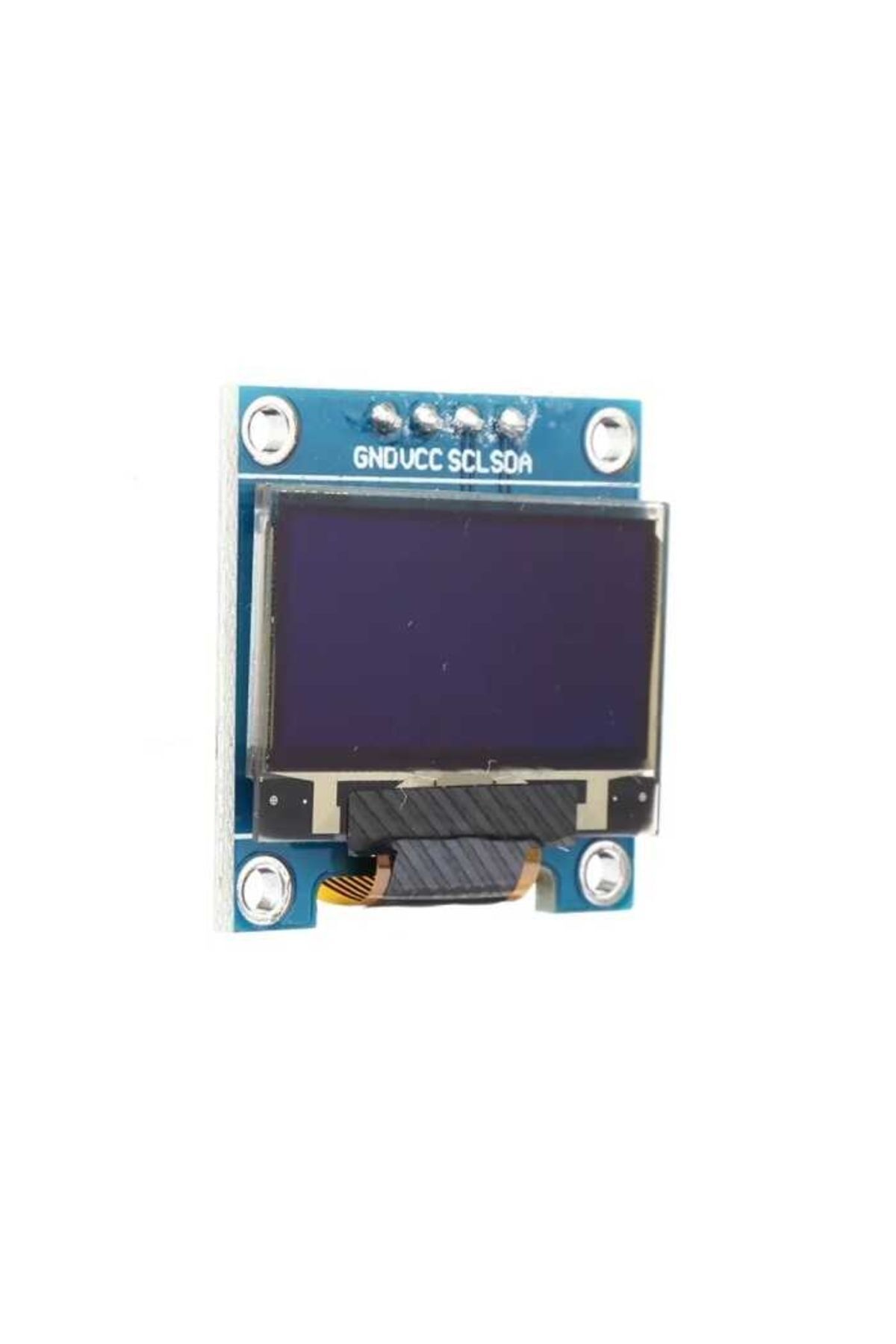

Bağlantılar: GND, VCC, SCL ve SDA.
Önerilen bağlantı: 3,3 V besleme ve 3,3 V veri seviyeleri.
Yaygın yedi bit I2C adresleri: Kart ayarına göre 0x3C veya 0x3D.
Tam ekran tamponu: 1024 bayt.
Kurulum ve kullanım
OLED pikselleri kendi ışığını üretir; LCD ekranlardaki gibi ayrı bir arka aydınlatma kullanılmaz. Yazılımda ekran çözünürlüğü 128×64 olarak seçilmeli, adres I2C taramasıyla kontrol edilmelidir.
Arduino Uno gibi sınırlı RAM'e sahip kartlarda 1024 baytlık görüntü tamponu önemli yer kaplar. Büyük veri dizileri kullanılıyorsa bellek tüketimi planlanmalıdır. Aynı görüntünün yüksek parlaklıkta uzun süre sabit tutulması piksel yaşlanmasını hızlandırabilir; ekranı gerektiğinde temizlemek veya karartmak yararlıdır. 5 V kontrolcüyle bağlantıda I2C hatlarının 3,3 V sınırını aşmaması sağlanmalıdır.
