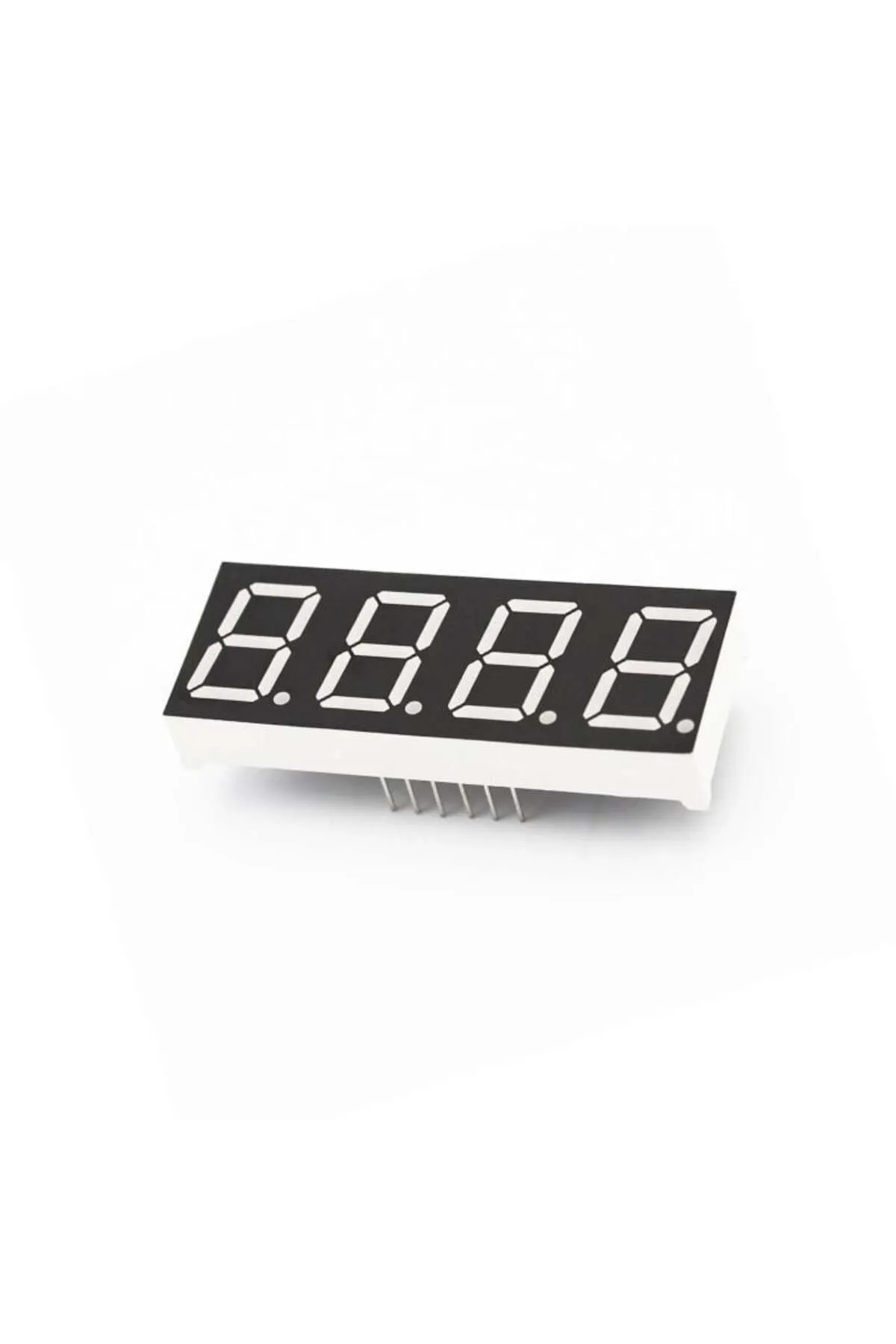

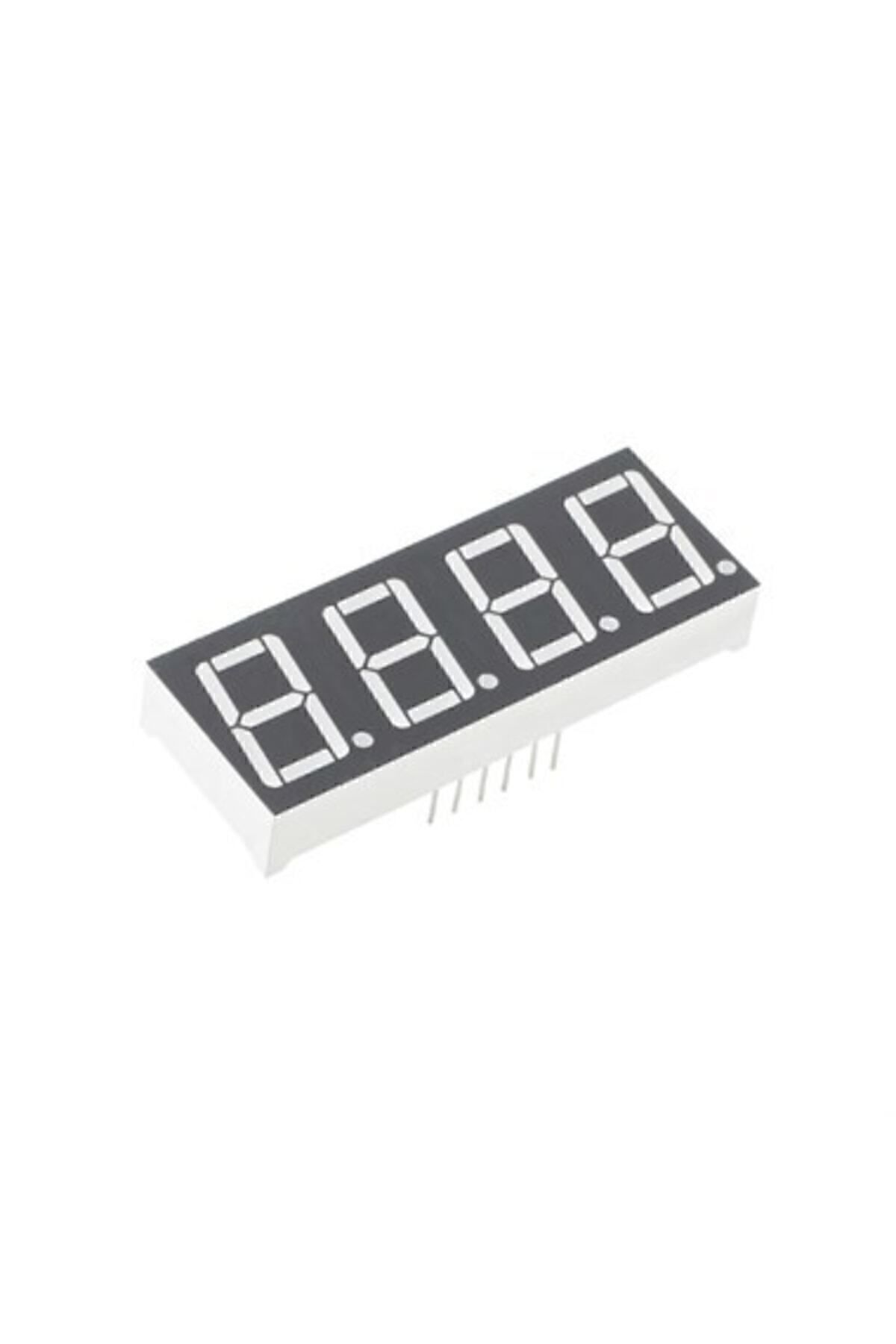

Dört haneli kırmızı 7 segment display, saat, sayaç ve ölçüm göstergelerinde birden fazla rakamı yan yana sunar. Her hanedeki segmentler uygun sırayla sürülerek sayısal veriler oluşturulur. Hazır haberleşme modülü yerine çıplak LED gösterge kullanmak isteyen projeler için uygundur.
Ortak katot yapısında hane ortakları negatif taraftan seçilir. Birden fazla haneyi az hatla kullanmak için çoklama yapılır; bu işlem uygun tarama yazılımı ve sürme devresi gerektirir.
Teknik özellikler
Hane sayısı: 4.
Ortak bağlantı türü: katot.
Görüntü: kırmızı LED, 7 ana segment ve ondalık nokta.

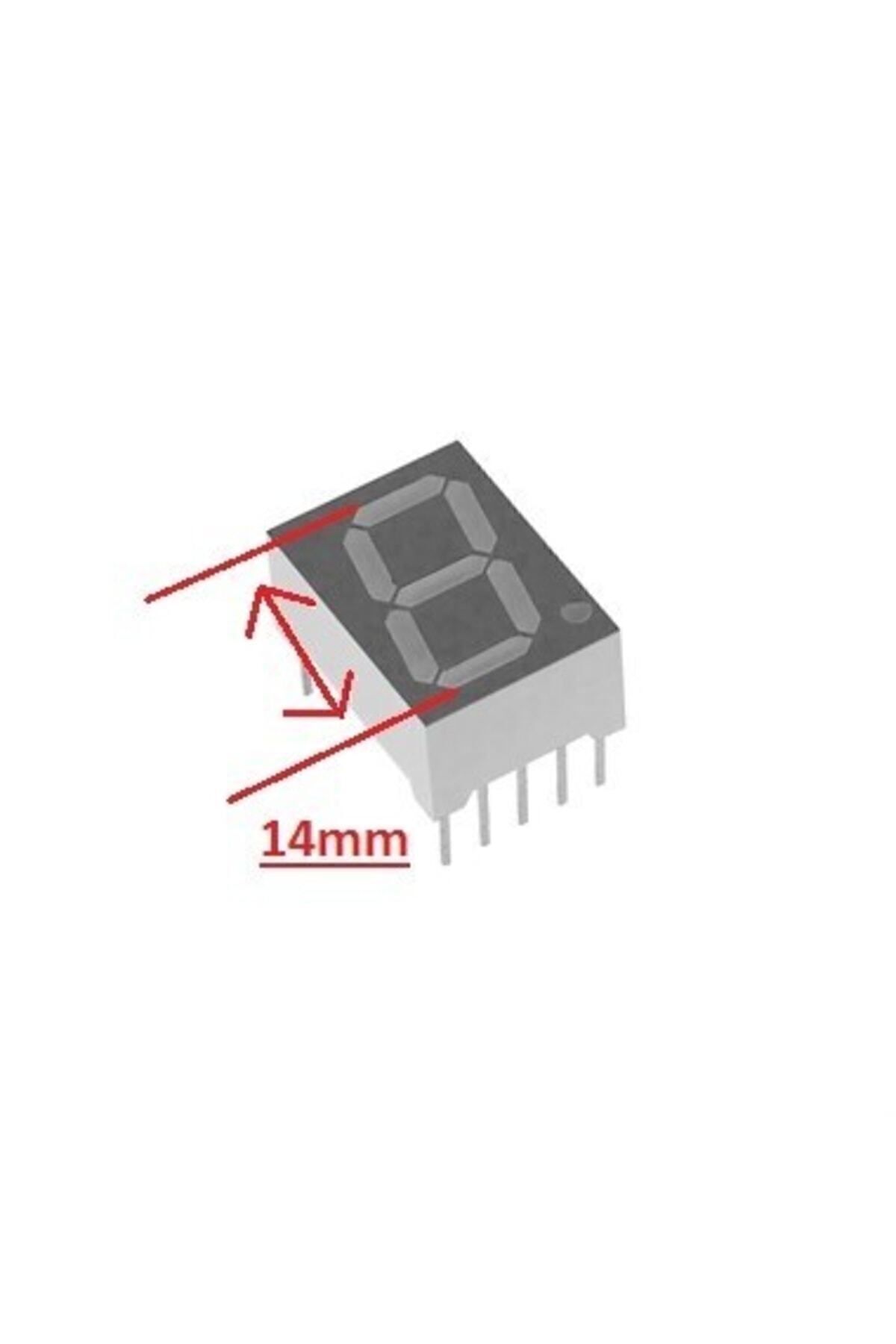

14 mm ölçüsü: yaklaşık rakam yüksekliği sınıfı; gövde boyu değildir.
Montaj: PCB için bacaklı THT yapı.
Akım sınırlaması: her segment için ayrı seri direnç veya sabit akımlı sürücü gerekir.
Bağlantı ve kullanım
Ortak katot uçlarını ve a–g/DP segmentlerini gövde koduna ait şemadan belirleyin. Şema yoksa akım sınırlı kaynak veya multimetrenin diyot kademesiyle uçları tespit edin.
Direnç hesabında R = (sürme gerilimi − LED ileri gerilimi − sürücü düşümü) / segment akımı bağıntısını kullanın. Direnç gücünü de hesaplayın.
Hane seçimlerini transistör veya uygun display sürücüsü üzerinden yapın. Segment desenini ayarlayıp haneleri sırayla etkinleştirerek çoklayın; yazılım durduğunda tek hanenin aşırı akımda kalmamasını sağlayın.
Dikkat edilmesi gerekenler
Doğrudan 5 V veya 12 V bağlamak LED’leri bozabilir. Tek ortak direnç yerine her segmentte akım kontrolü kullanın.
Farklı üreticilerin benzer görünümlü displaylerinde pin sırası değişebilir. Besleme gerilimi ile tek segmentin ileri gerilimi aynı kavram değildir.
