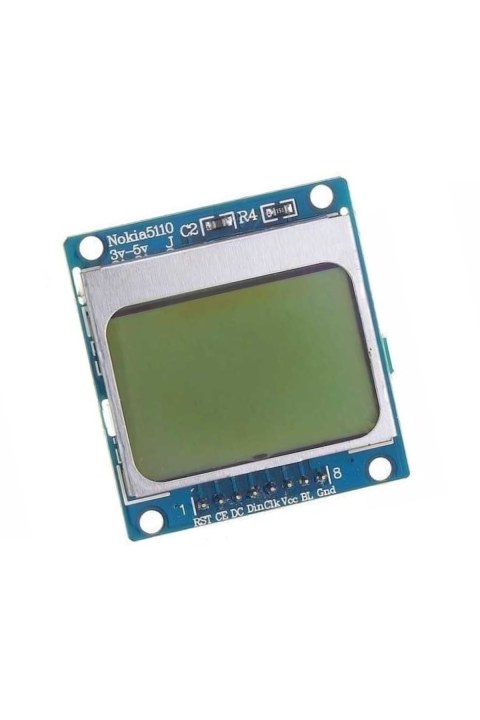

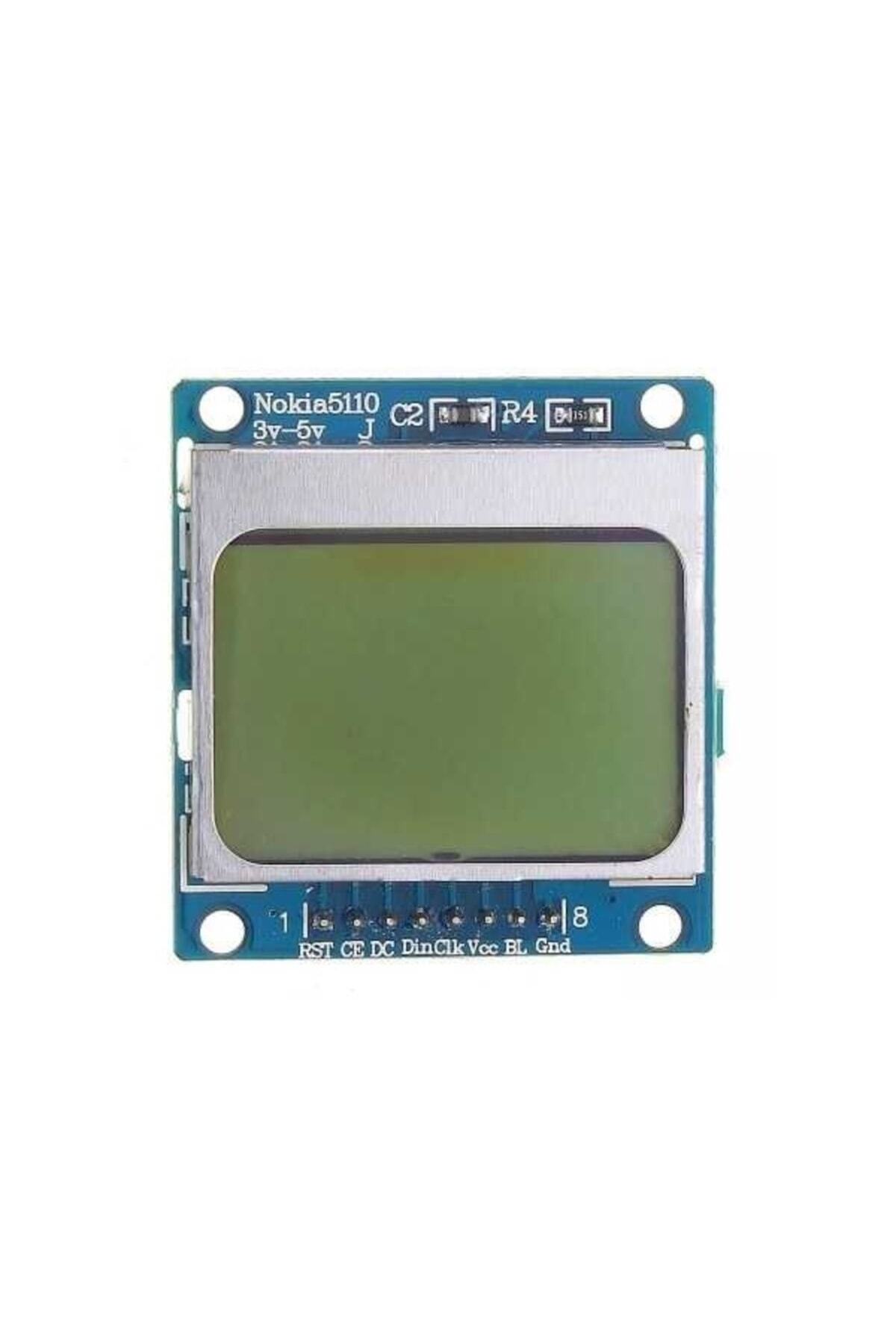

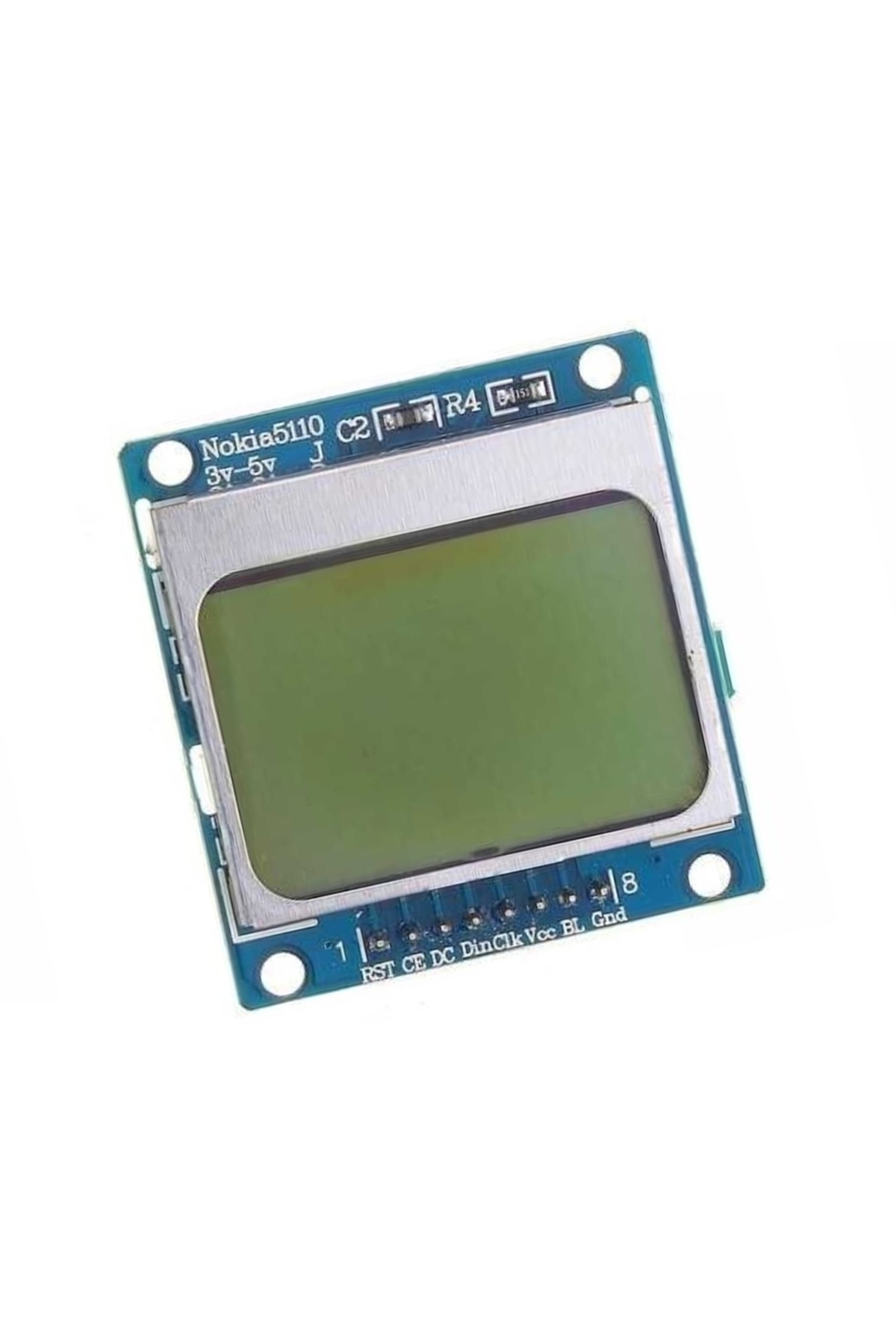

Nokia 5110 LCD ekran, sensör değerlerini, menüleri, simgeleri ve basit grafikleri göstermek için kullanılan monokrom bir ekran modülüdür. 84×48 piksel çözünürlüğü sayesinde karakter ekranlarından farklı olarak ekranın her pikseli yazılımla kontrol edilebilir. Mavi PCB, kartın rengini ifade eder; ekranın renkli görüntü oluşturduğu anlamına gelmez.
Teknik özellikler
Ekran çözünürlüğü: 84×48 piksel.
Görüntü türü: Monokrom grafik LCD.
Sürücü: PCD8544.
Besleme ve mantık seviyesi: 3,3 V.

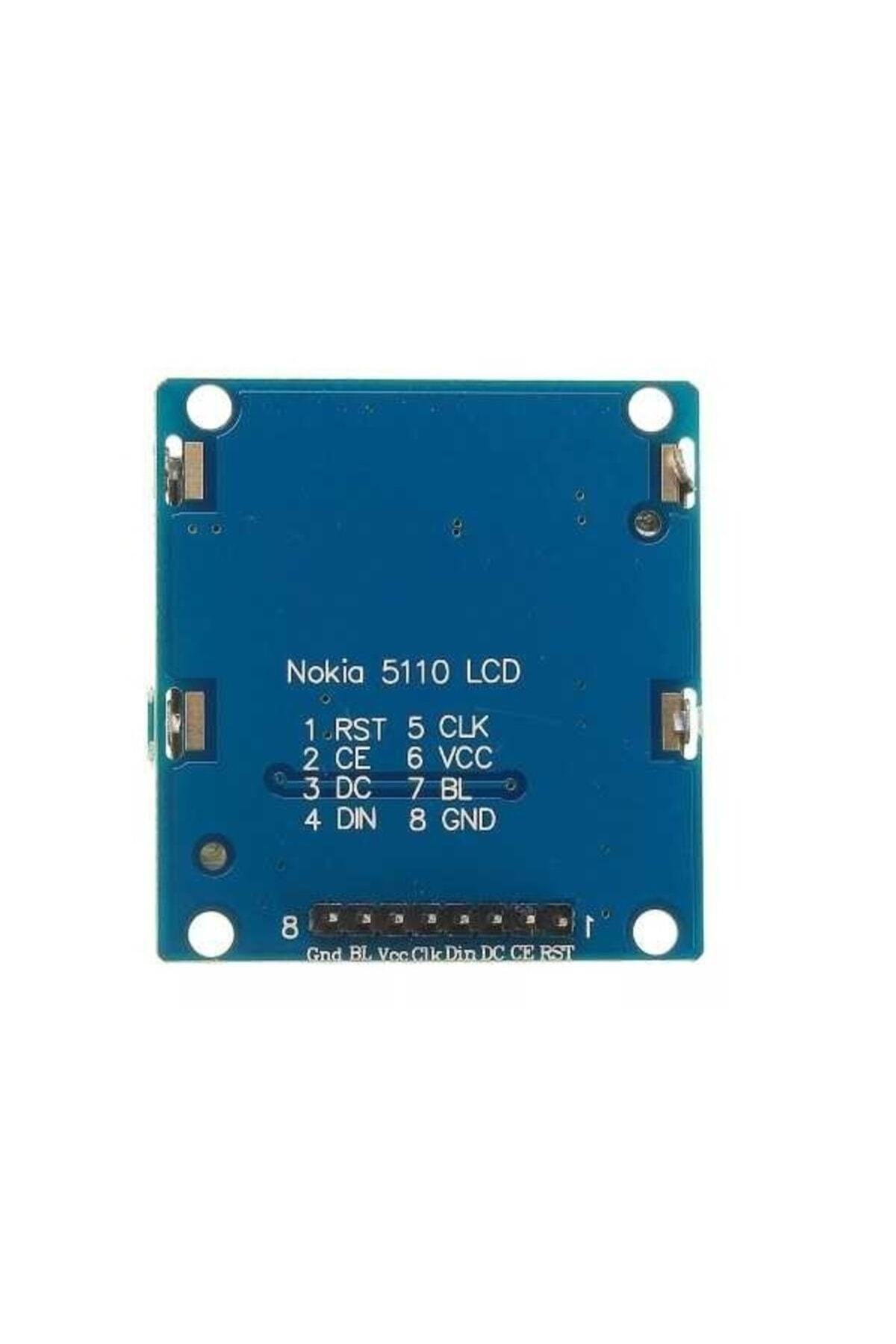

Kontrol bağlantıları: RST, CE, DC, DIN ve CLK.
Diğer bağlantılar: VCC, GND ve arka aydınlatma bağlantısı.
Tam ekran görüntü tamponu: 504 bayt.
Bağlantı ve kullanım
Ekran, SPI benzeri seri haberleşmeyle kontrol edilir. Arduino projelerinde PCD8544 uyumlu kütüphaneler kullanılarak metin, çizgi, ikon ve grafik oluşturulabilir. Kontrast değeri yazılımdan ayarlanır; görüntü zayıfsa bağlantılarla birlikte kontrast ayarı da kontrol edilmelidir.
5 V kontrolcülerin sinyal çıkışları doğrudan uygulanmamalı, uygun seviye dönüştürme kullanılmalıdır. Arka aydınlatmanın bağlantısı kart sürümüne göre değişebileceğinden LED bağlantısı, direnç bulunup bulunmadığı kontrol edilerek yapılmalıdır. Veri kaydedici, masaüstü saat, ölçüm cihazı ve taşınabilir gösterge projeleri için uygundur.
