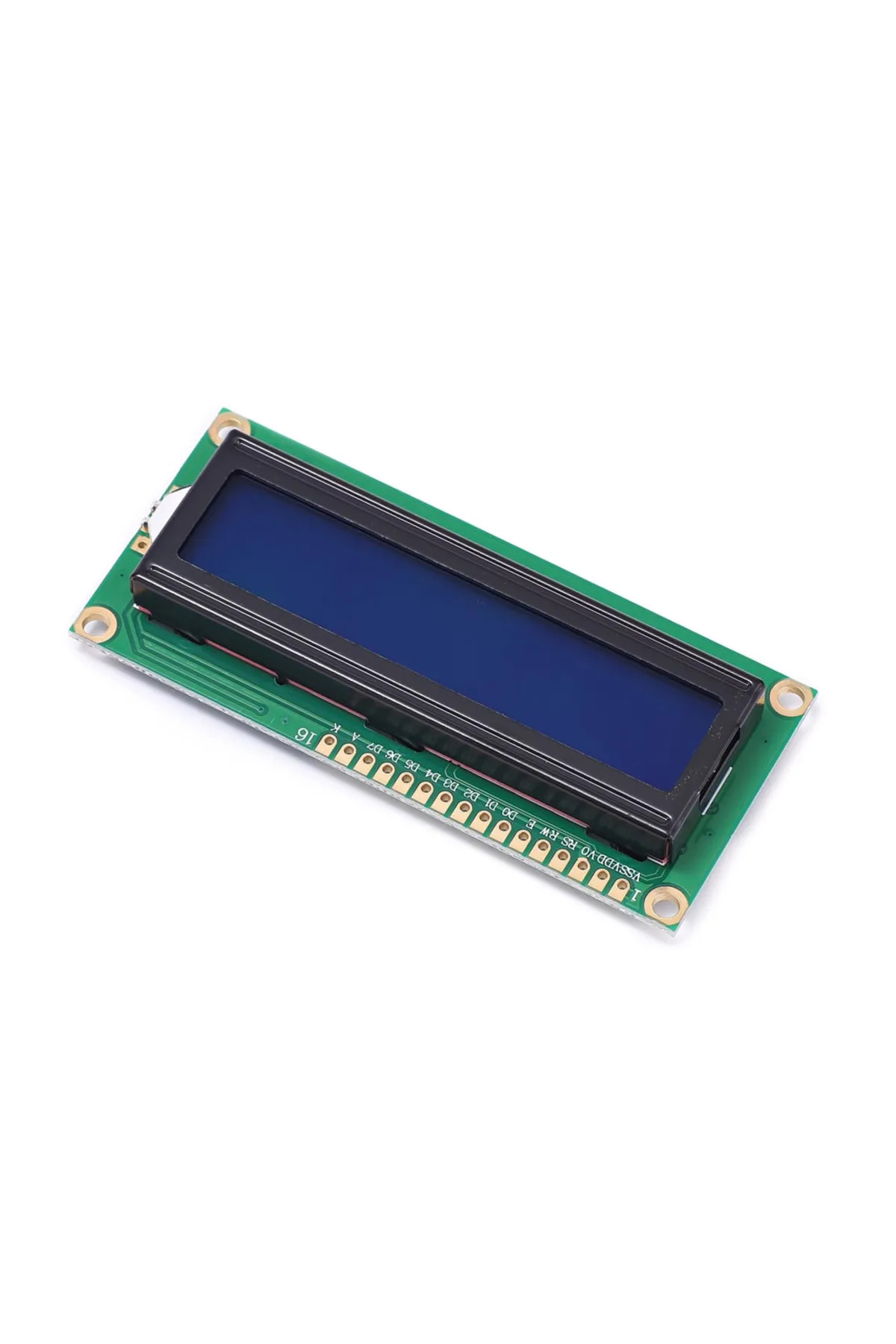

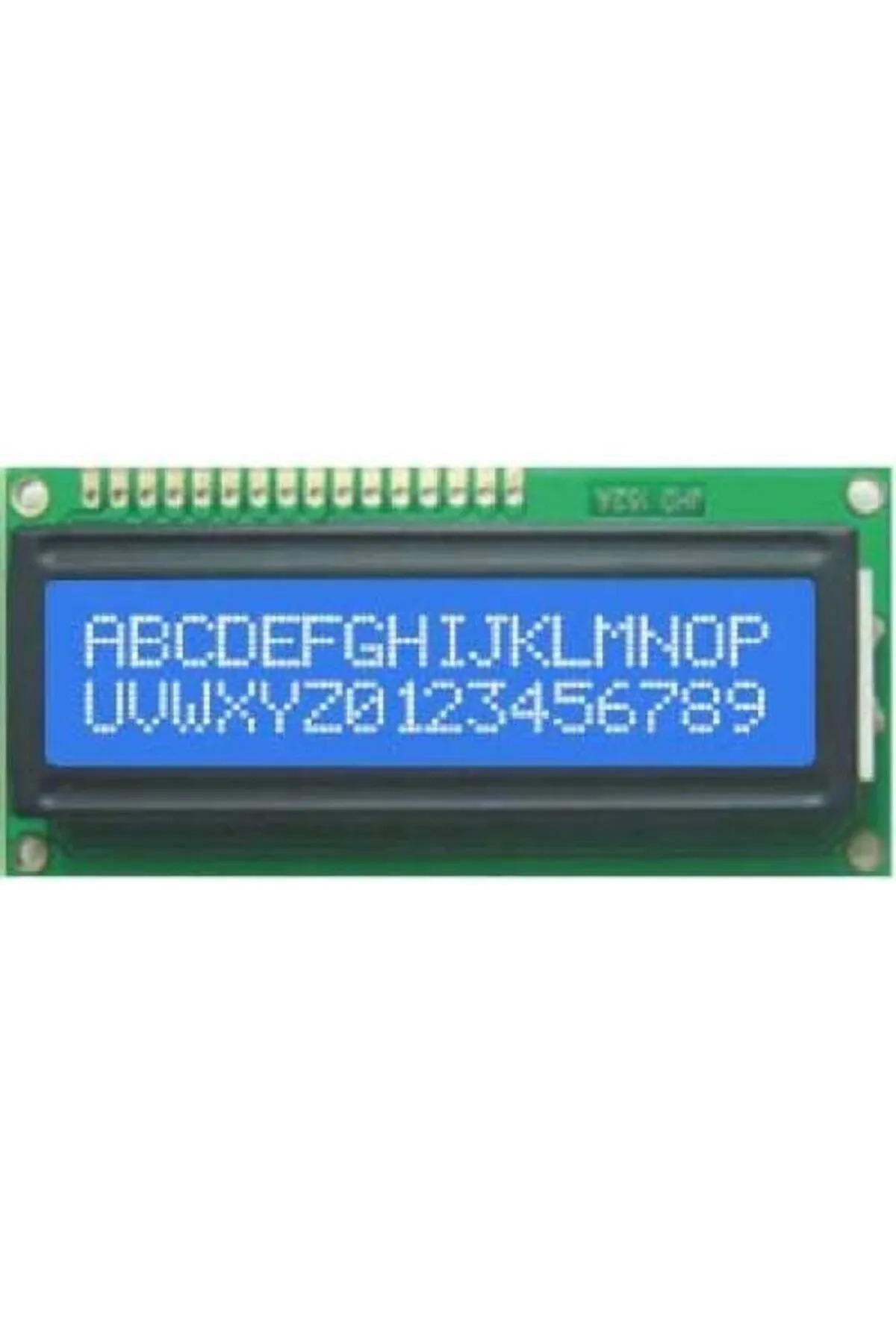

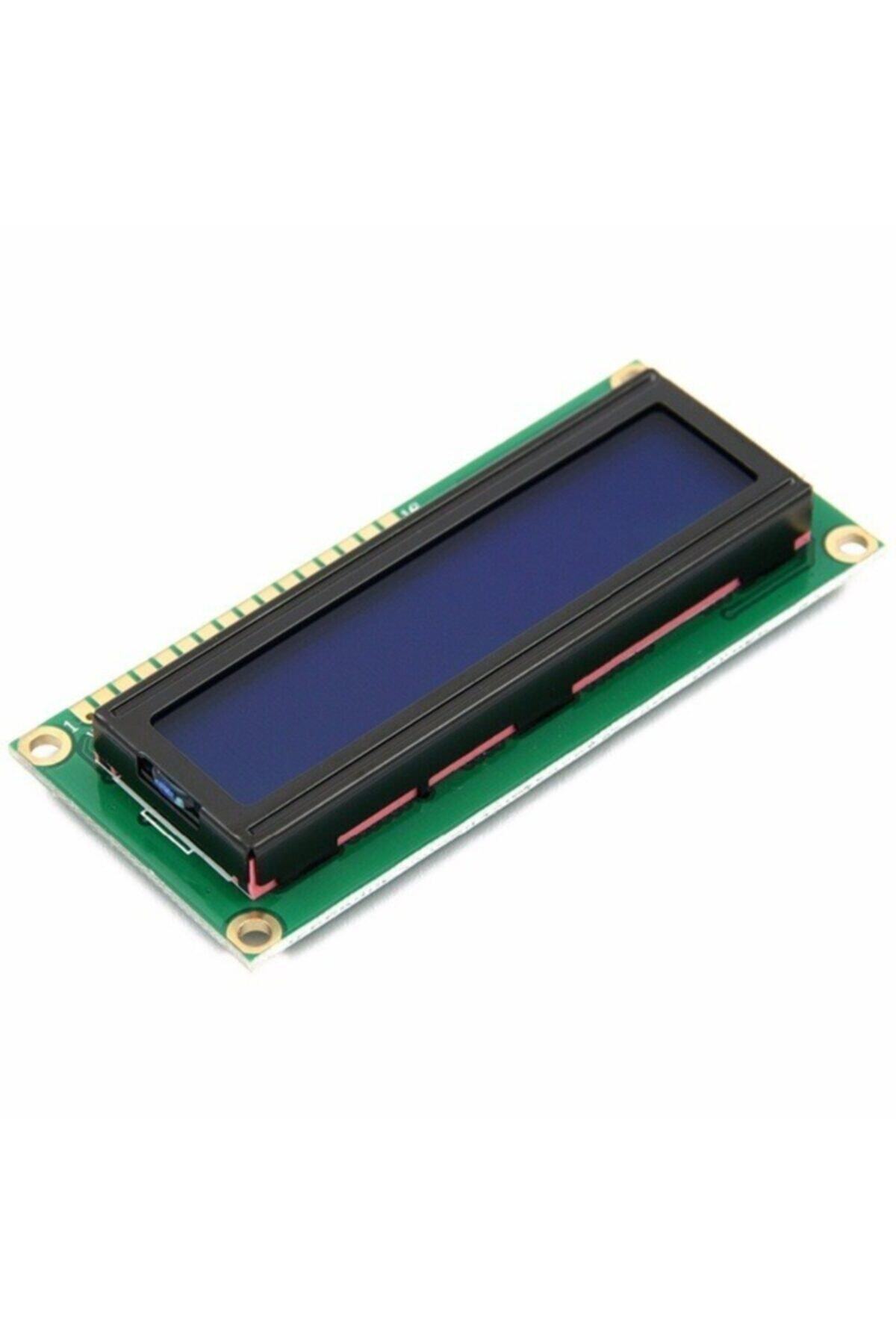

16x2 mavi LCD ekran, iki satırda toplam 32 karakter göstererek elektronik projelerinize okunabilir bir bilgi alanı ekler. Sıcaklık, sayaç, gerilim veya çalışma durumu gibi verileri sabit bir ekranda izlemek isteyenler için kullanışlıdır.
Bu ürün paralel bağlantılı ekran kartıdır. I2C arabirim kartı dahil değildir; uygun bir dönüştürücü ayrıca eklenirse bağlantı için gereken denetleyici pini sayısı azaltılabilir.
Teknik özellikler
Görüntü düzeni: 16 sütun × 2 satır.
Besleme: 5 V DC.
Görüntü: mavi zemin üzerine açık renkli karakterler; LED arka ışık.
Arayüz: HD44780 uyumlu karakter LCD komut düzeni; 4 bit veya 8 bit paralel kullanım.
Bağlantı: 16 uçlu hat; kontrast için VO girişi.
Kart yüzeyi: yaklaşık 80 × 36 mm; toplam kalınlık partiye göre değişebilir.
Bağlantı ve kullanım
VSS ucunu GND’ye, VDD ucunu 5 V’a bağlayın. VO ucuna uygun kontrast potansiyometresinin orta ucunu verin.
4 bit kullanımda RS, E ve D4–D7 hatlarını denetleyiciye bağlayın. Yalnızca yazma yapılacaksa R/W ucunu GND’ye alın.
Arduino LiquidCrystal gibi uyumlu bir kütüphanede 16 sütun ve 2 satır seçin. Ekrana yazı gelmezse önce kontrastı, sonra pin tanımlarını kontrol edin.
Dikkat edilmesi gerekenler
A/K arka ışık uçlarında akım sınırlaması gerektiğini kontrol edin; kartta uygun direnç yoksa LED’i doğrudan beslemeyin.
3,3 V kartlarda lojik uyumluluğu ve geri okuma hatlarının gerilimini değerlendirin. Ekran tam grafik panel değildir; özel karakter alanı sınırlıdır.
