128x64 grafik LCD ekran, sensör değerlerini, cihaz menülerini ve özel çizimleri aynı görüntü alanında göstermek için kullanılır. Karakter ekranlardan farklı olarak görüntü piksel düzeyinde düzenlenebilir; yazı boyutu ve simgeler uygulamanın ihtiyacına göre hazırlanabilir.

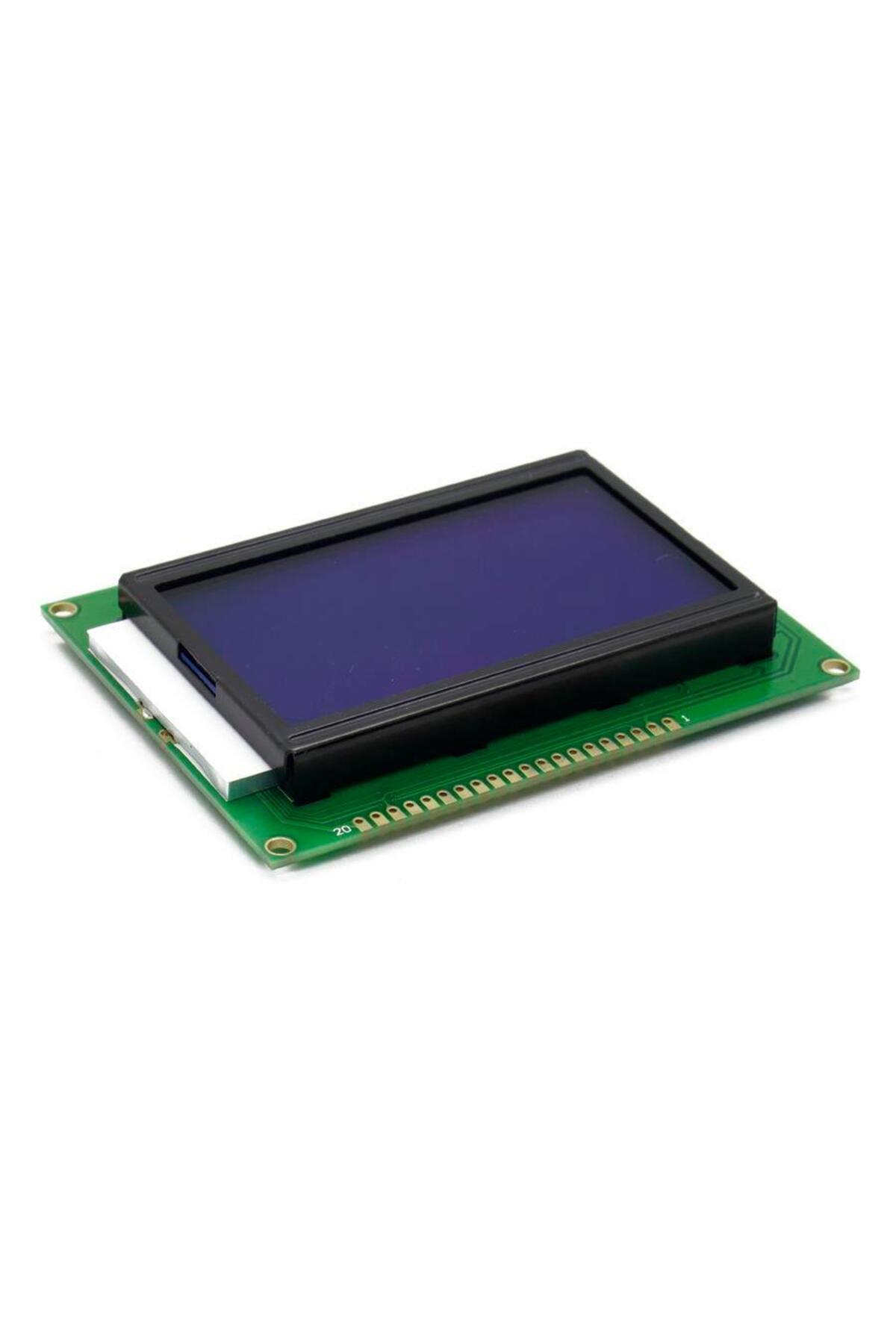

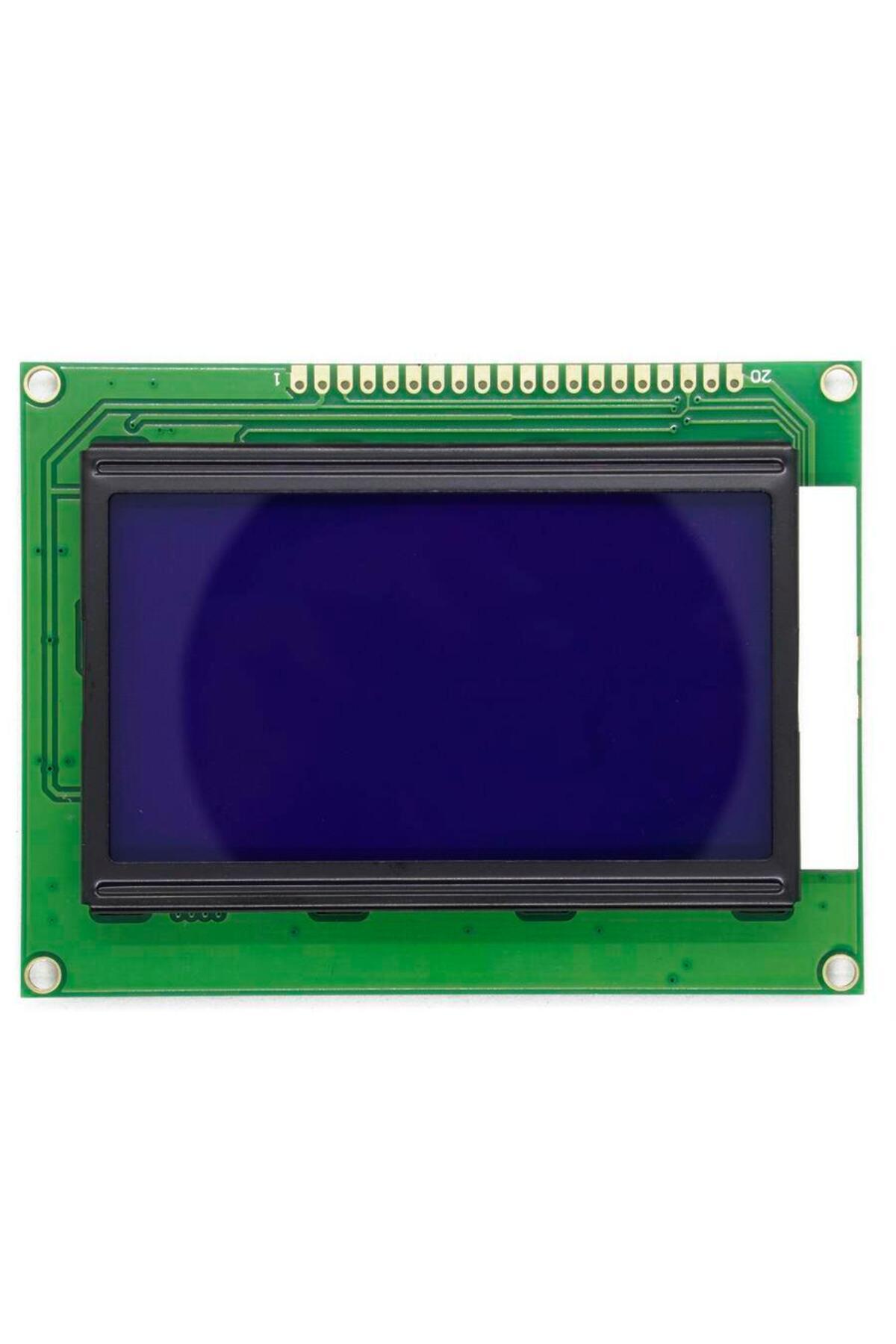

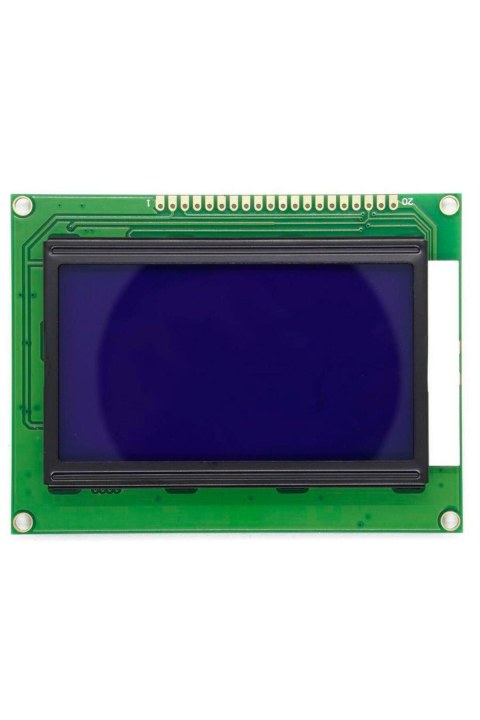

Mavi zemin üzerinde açık renkli görüntü sunan bu modül, mikrodenetleyiciyle çalışan ölçüm ve kontrol projelerinde kullanıcı arayüzü oluşturmak için uygundur.
Teknik özellikler

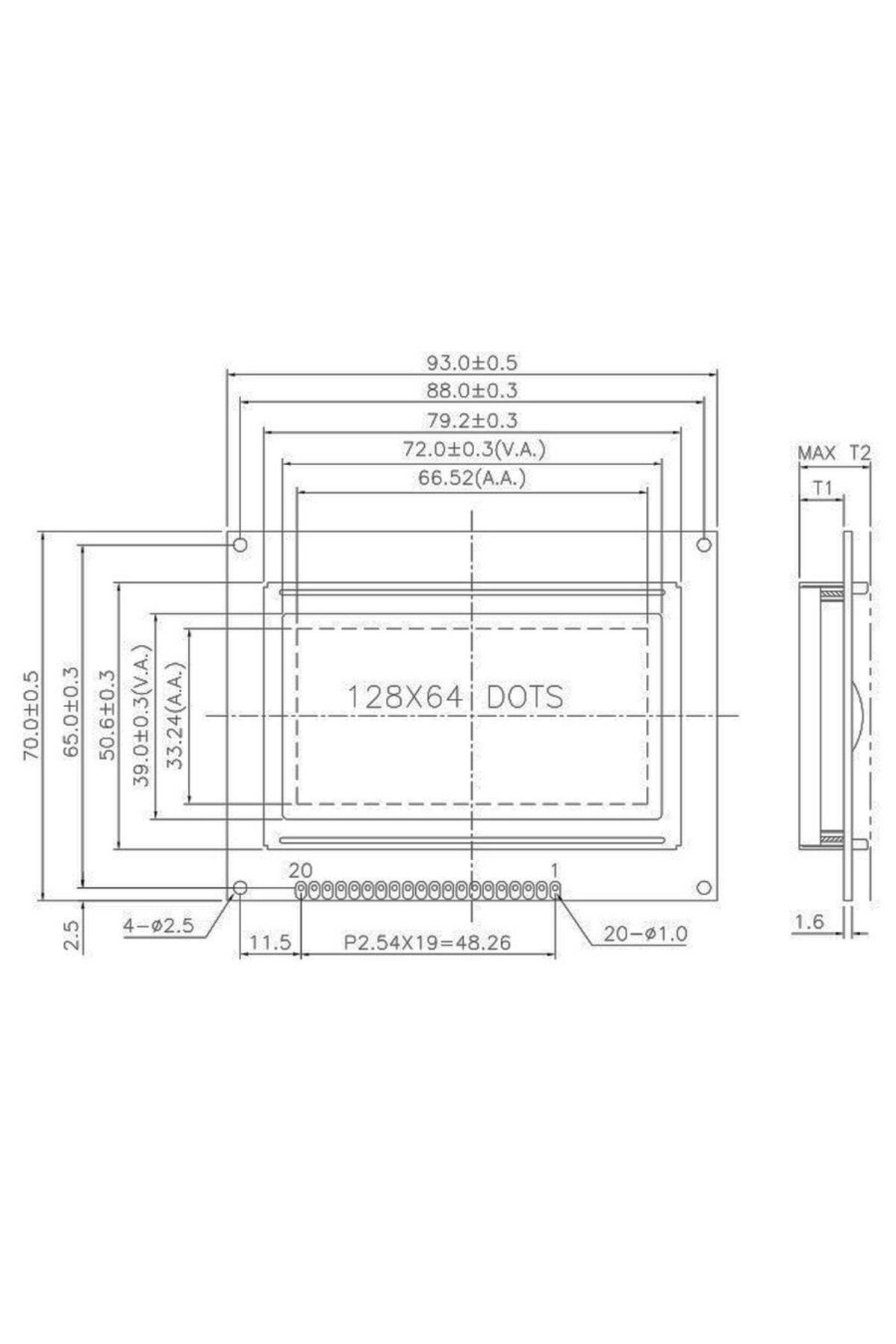

Çözünürlük: 128 × 64 piksel; toplam 8192 görüntü noktası.
Ekran: tek renkli grafik LCD, mavi zemin ve LED arka aydınlatma.
Lojik besleme: görseldeki kart etiketinde 5 V DC.

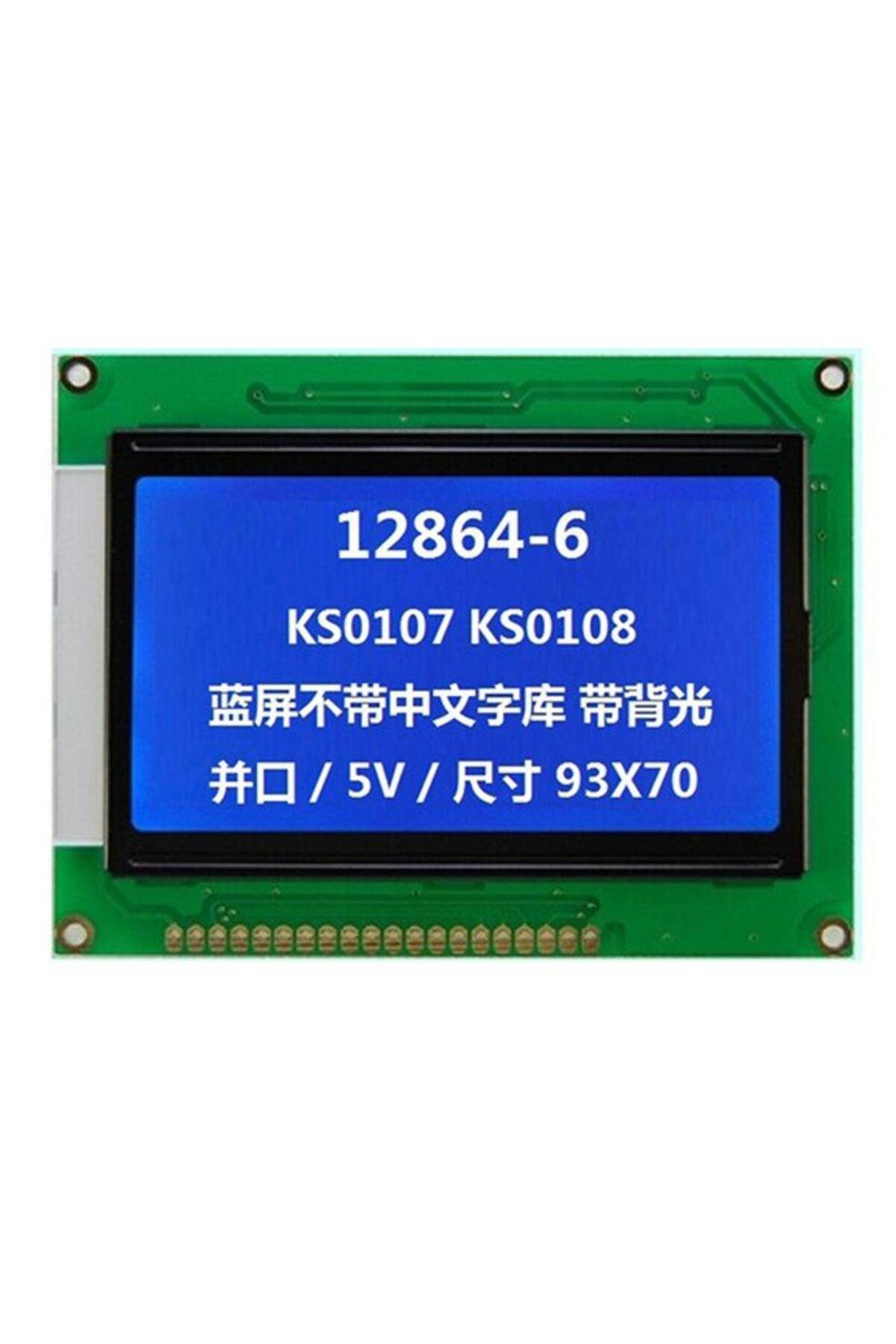

Görseldeki 12864-6 kart: 20 bağlantı ucu, DB0–DB7 veri hattı ve CS1/CS2 seçim uçları.
Kontrol sinyalleri: RS, R/W, E ve RST; kontrast bağlantısı VO.
Bağlantı ve kullanım

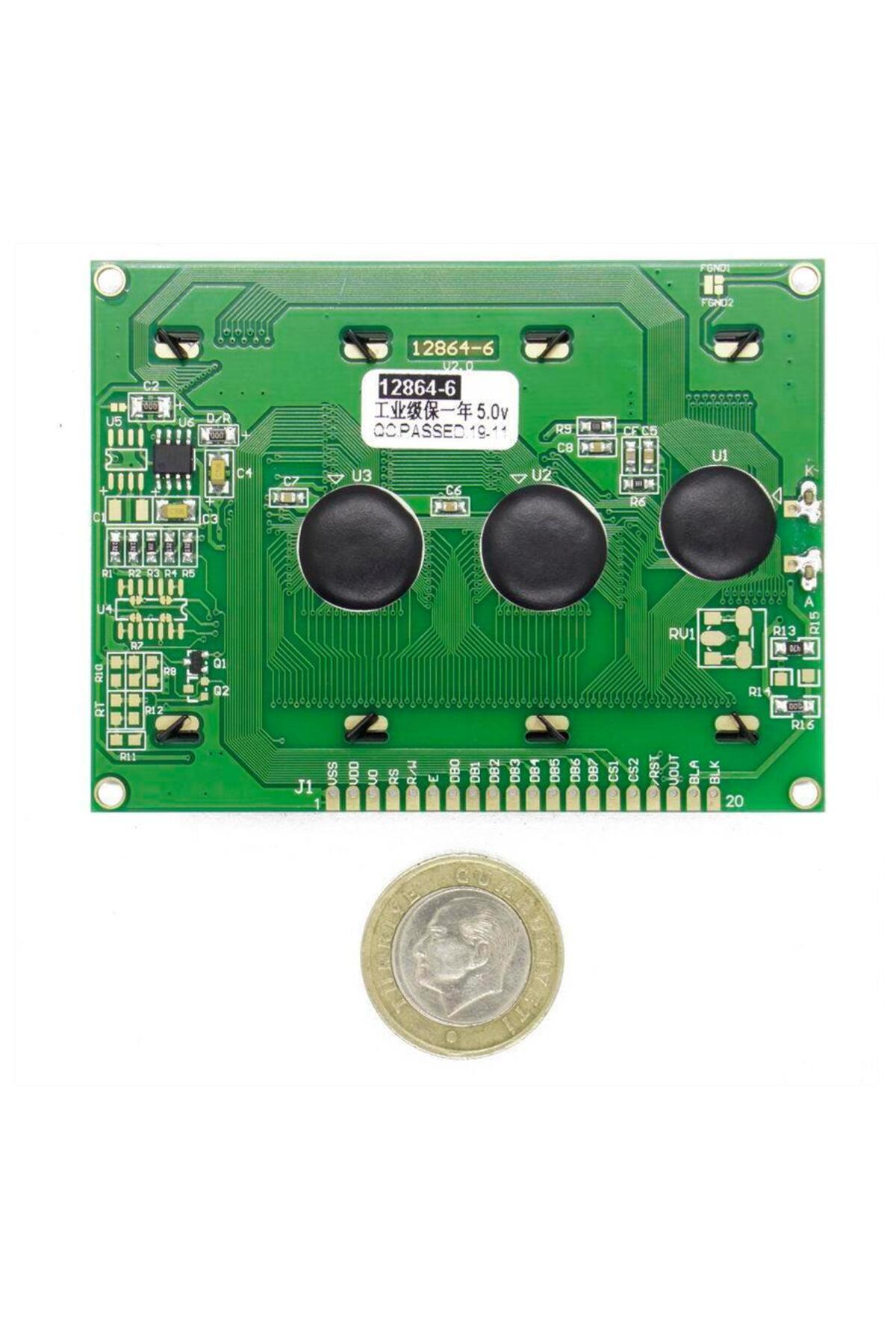

Bağlantıdan önce kartın arka yüzündeki kodu ve pin adlarını belirleyin. Görsellerdeki CS1/CS2 uçlu 12864-6 model için KS0108 uyumlu paralel sürücü kütüphanesi gerekir.
VSS ile sistem GND hattını, VDD ile regüle 5 V beslemeyi eşleştirin. Veri ve kontrol hatlarını seçilen kütüphanenin pin tanımına göre bağlayın.
VO kontrast girişidir; VOUT negatif LCD sürme gerilimi çıkışı olabilir. Bu uçları güç girişi gibi kullanmayın. Arka ışığın BLA/BLK bağlantısını kartın direnç düzenine göre yapın.
Önce basit bir test yazısı ve desen çalıştırın; ardından menü ve grafiklerinizi ekleyin.
Dikkat edilmesi gerekenler
ST7920 ve KS0108 ekranlar aynı bağlantı şemasını kullanmaz. CS1/CS2 bulunan kartı SPI ekran gibi bağlamayın.
3,3 V denetleyicilerle uygun lojik seviye dönüştürme kullanın. Besleme, arka ışık akımı ve kontrast bağlantısı doğrulanmadan enerji vermeyin.
