100 kΩ NTC termistör, sıcaklık arttıkça direnci azalan pasif bir algılama elemanıdır. Sıcaklıkla değişen bu direnç, uygun ölçüm devresiyle gerilime çevrilerek mikrodenetleyicide okunabilir. Fan kontrolü, ortam takibi ve deney devrelerinde kullanılabilir.

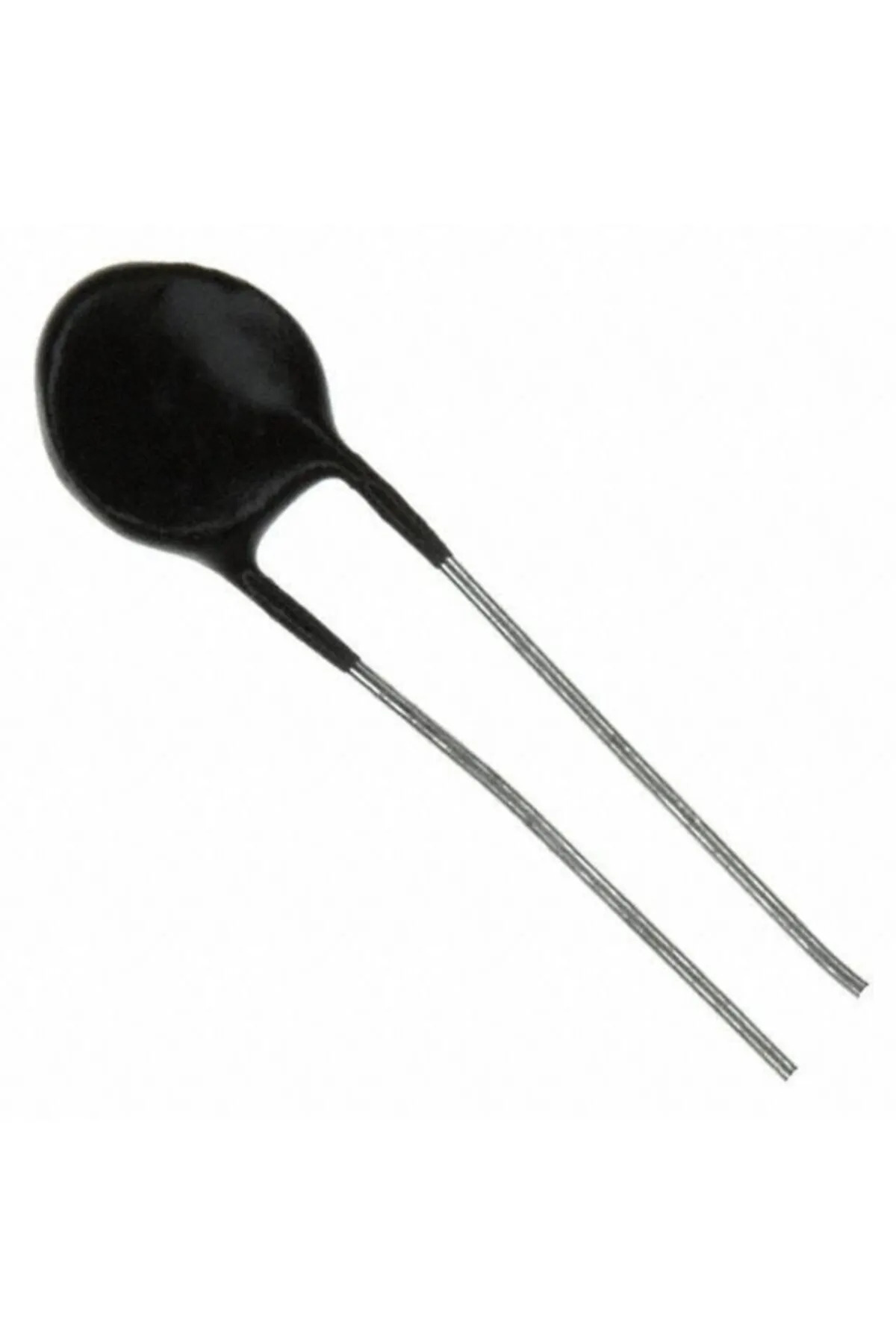

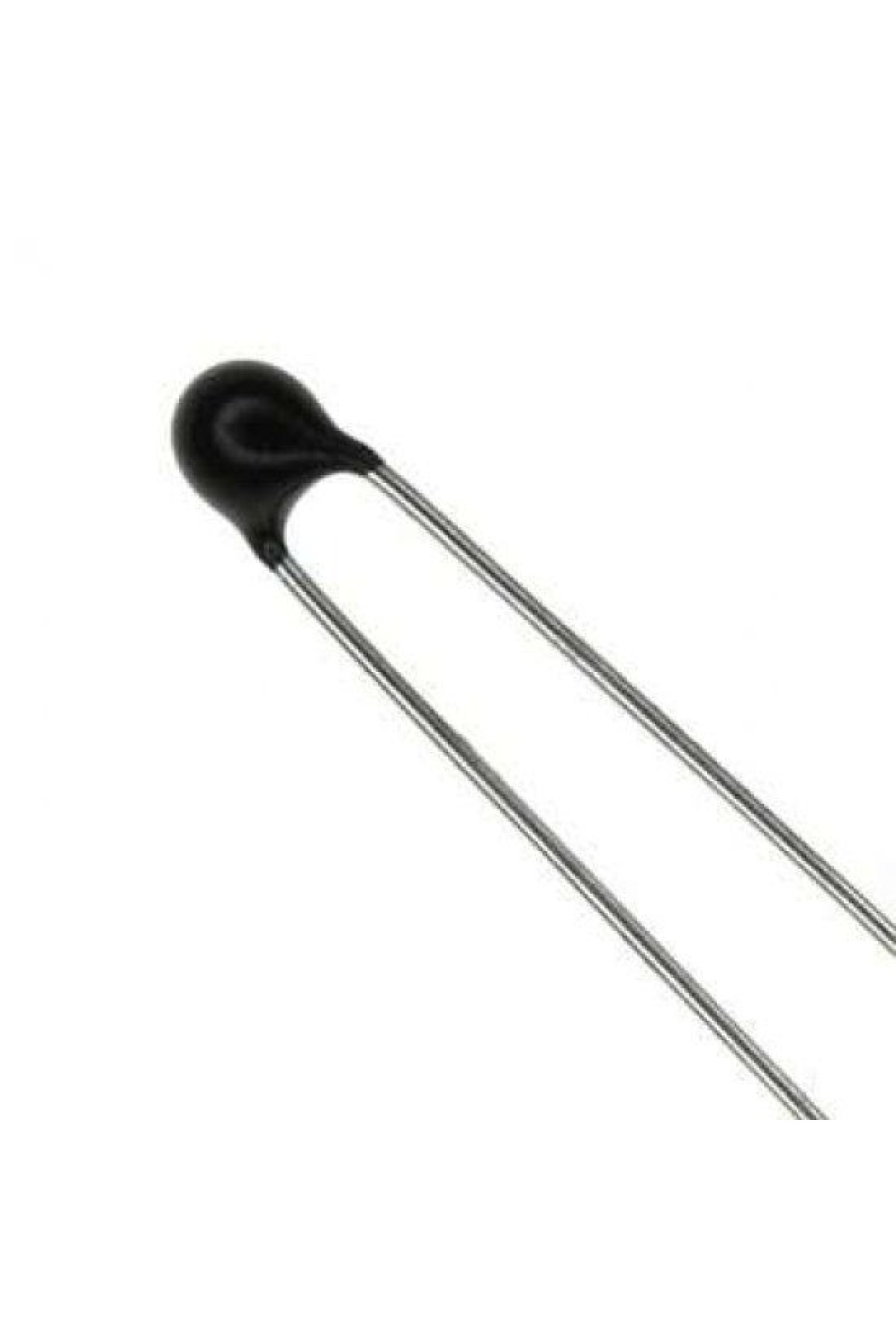

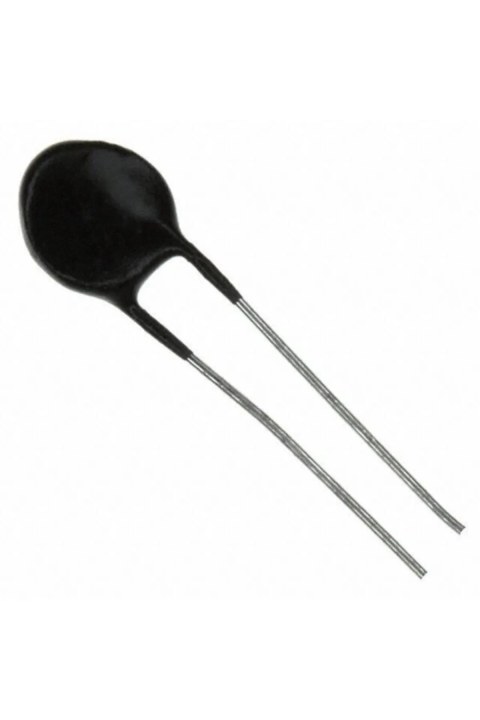

Fotoğraftaki ürün disk gövdeli, PCB’ye lehimlenebilir bacaklı bir bileşendir. Hazır dijital sensör modülü veya su geçirmez kablolu prob değildir.
Teknik özellikler
Nominal direnç sınıfı: 100 kΩ; tipik referans sıcaklık 25 °C (R25).
Davranış: negatif sıcaklık katsayılı direnç.
Bağlantı: iki uçlu, kutupsuz.
Montaj: PCB tipi bacaklı yapı.
Çıkış: direnç değişimi; doğrudan dijital sıcaklık verisi üretmez.
Bağlantı ve kullanım
Termistörü yaklaşık 100 kΩ sabit dirençle gerilim bölücüye bağlayabilirsiniz. Bu seçim oda sıcaklığı çevresinde başlangıç içindir; ölçüm aralığına göre optimize edilir.
ADC girişine bölücünün orta noktasını verin. ADC gerilimini denetleyicinin izin verdiği aralıkta tutun; örneğin 3,3 V ADC için bölücüyü uygun 3,3 V referansla besleyin.
Sıcaklık hesabında stoktaki modele ait R25 ve B katsayısını veya direnç-sıcaklık tablosunu kullanın. Doğruluğu bilinen termometreyle birkaç noktada kalibre edin.
Dikkat edilmesi gerekenler
Termistörden fazla akım geçirmek kendi kendine ısınmaya ve yanlış ölçüme yol açar; doğrudan güç kaynağına bağlamayın.
Açık PCB bileşenini sıvıya daldırmayın. Hotend, şebeke koruması veya güvenlik termostatı için yalnızca nominal direnç eşleşmesi yeterli değildir.
