MQ2 Gaz ve Duman Sensörü 6 Bacaklı

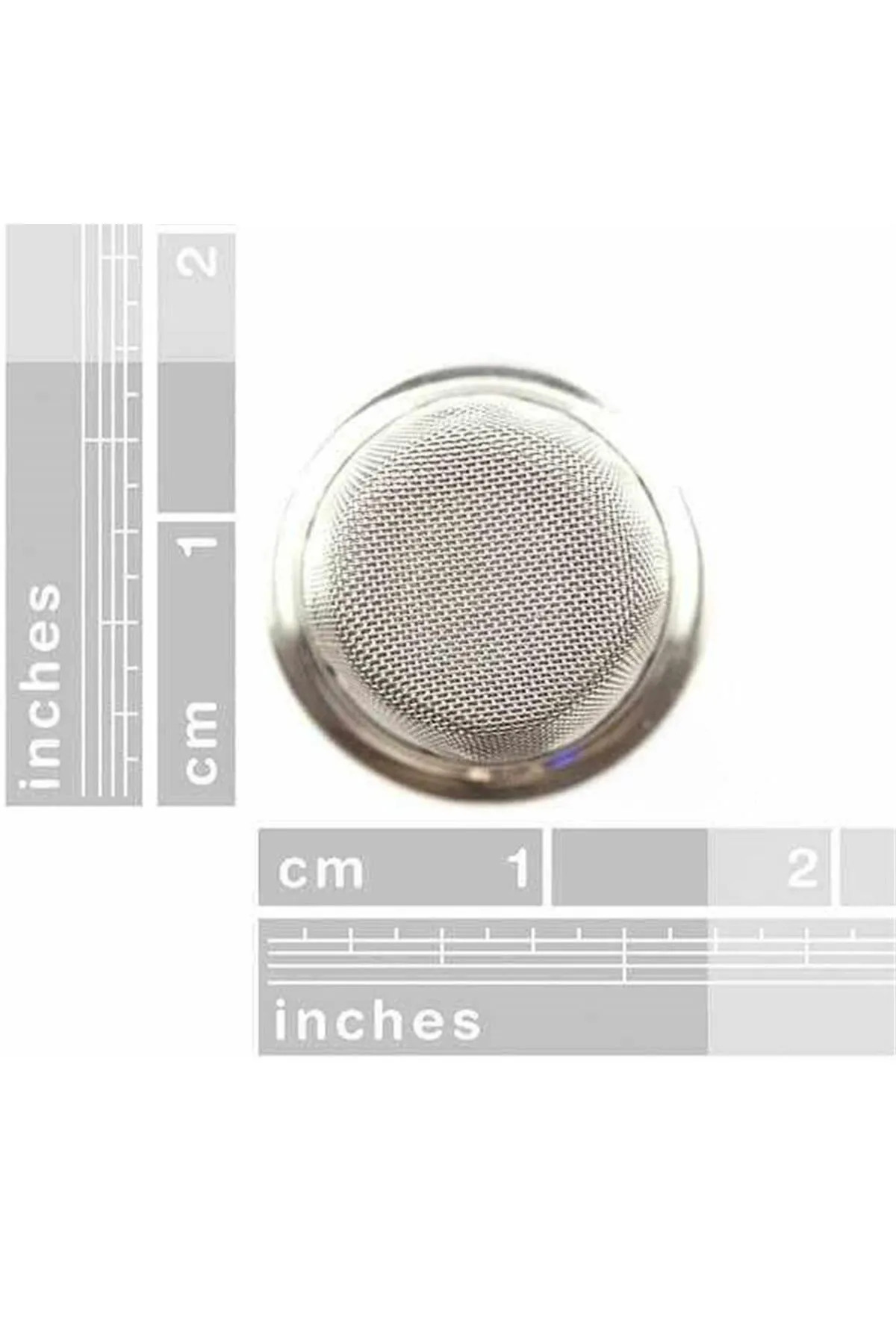

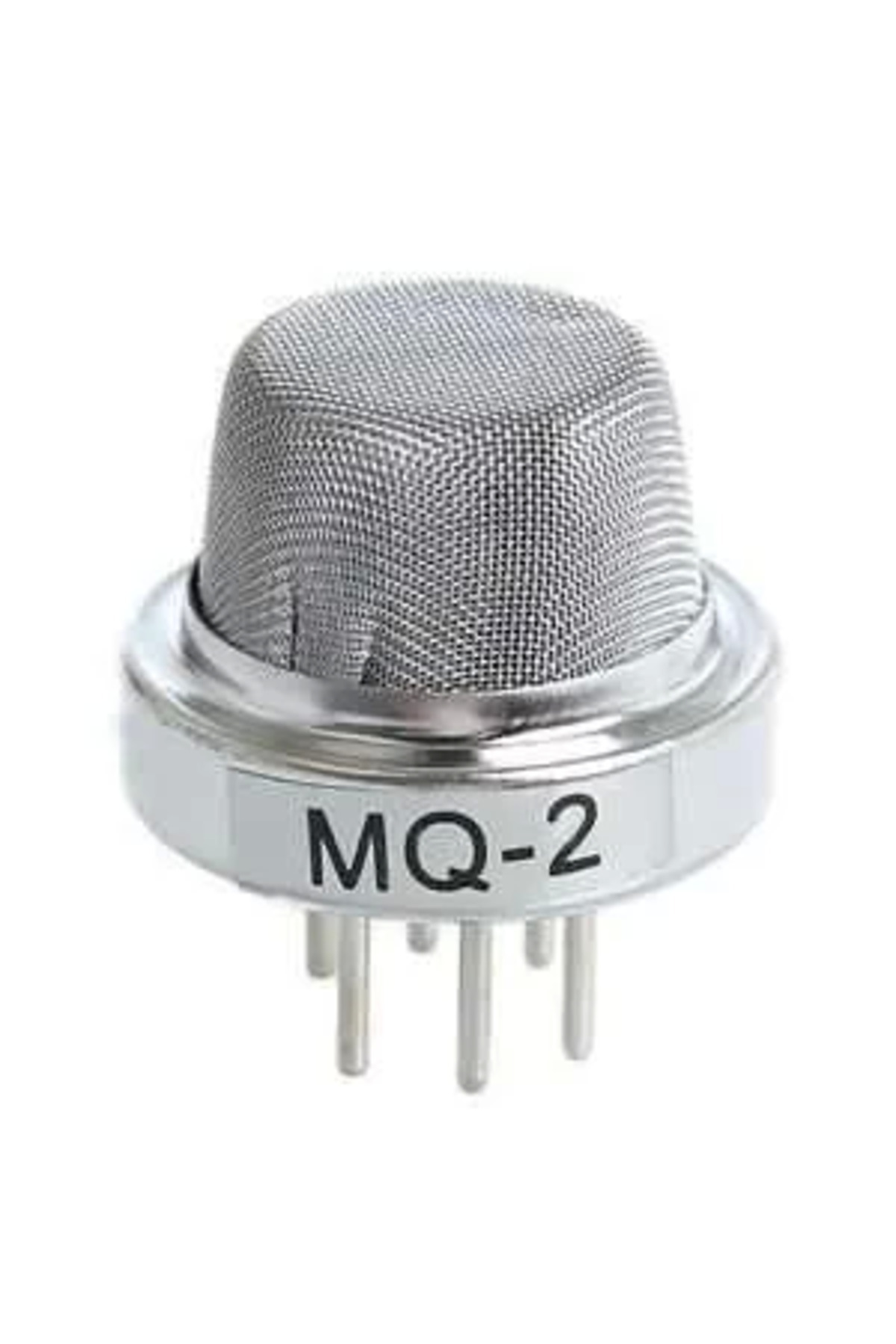

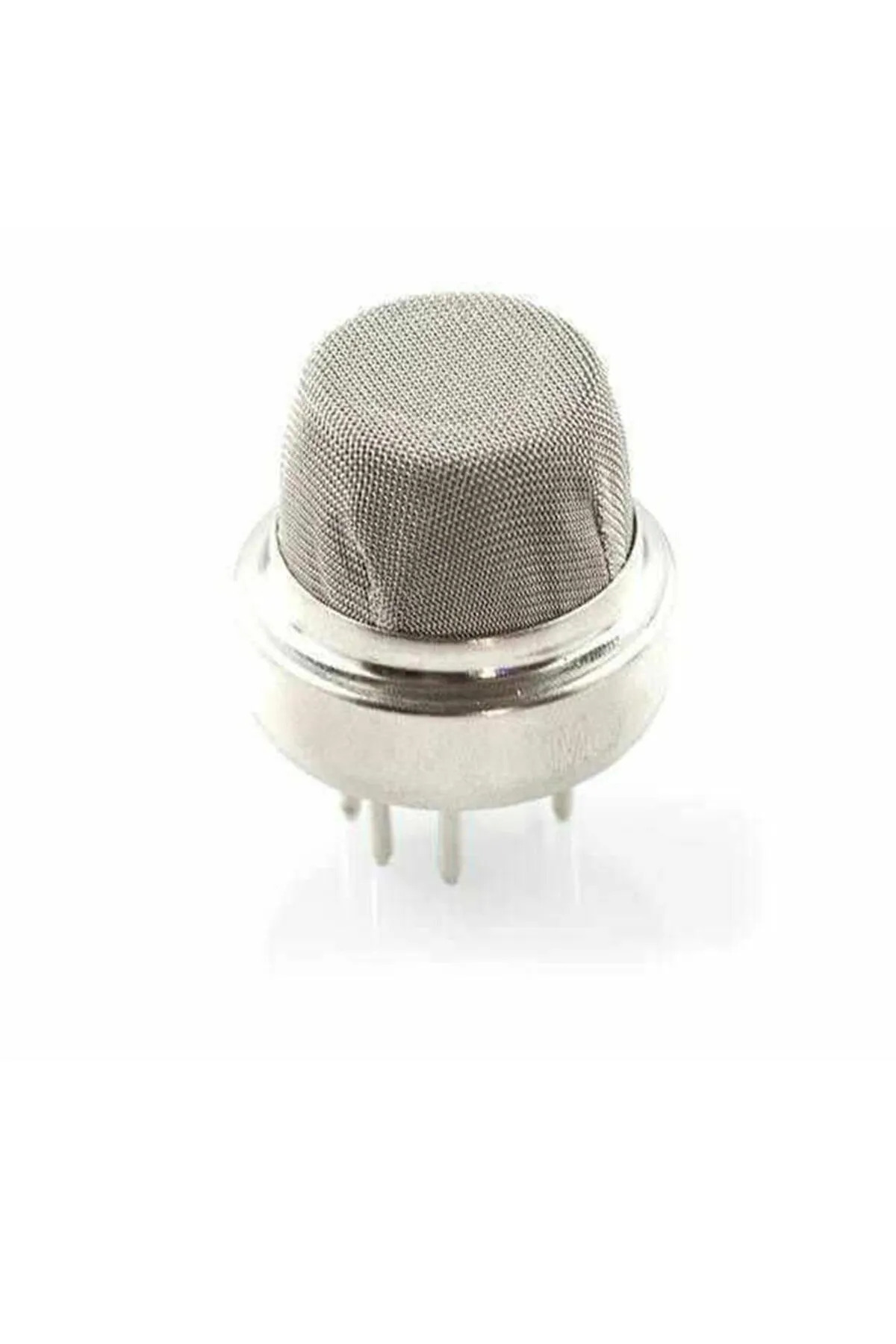

MQ2 çıplak gaz sensörü, duman ve yanıcı gazlara karşı iletkenliği değişen yarı iletken algılama elemanıdır. Altı bacaklı metal kafesli yapı, harici devreyle gaz algılama deneyleri kurmak isteyenler için uygundur; hazır modül gibi doğrudan tek sinyal piniyle bağlanmaz.

Algılama yüzeyi ısıtılarak çalışır. LPG bileşenleri, hidrojen ve başka yanıcı gazlara çapraz duyarlılık bulunduğundan tek bir gazı seçerek ölçtüğü varsayılmamalıdır. Analog değeri ppm’e dönüştürmek için gaz türüne uygun kalibrasyon ve sensör direncinin değerlendirilmesi gerekir.

Teknik özellikler

• Algılama: SnO₂ temelli yarı iletken sınıfı.

• Isıtıcı nominal gerilimi: 5,0 V DC; Winsen standart test değeri ±0,1 V.

• Sensör ailesinin ısıtıcı güç sınıfı: en çok yaklaşık 950 mW; tüm modül tüketimi aynı kavram değildir.

• Algılama aralığı: MQ2 üretici sınıfında yanıcı gaz için 300–10000 ppm; kalibrasyonsuz kart okuması bu doğrulukta ppm verisi sayılmaz.

• İlk koşullandırma: üretici standart testinde en az 48 saat ön ısıtma.

• Bacaklar: iki H ısıtıcı ucu, ikişer A ve B algılama elektrodu; tam pin konumu üretici çizimine bağlıdır.

Bağlantı ve kullanım

• H uçlarını ve A/B elektrotlarını üretici çiziminden belirleyin. H uçlarına regüle 5 V uygulayın; sensör ölçüm kolunu uygun yük direnciyle kurun.

• A/B elektrotları arasındaki Rs direncini yük direncinden alınan gerilimle hesaplayın. ADC girişini koruyun; çıplak sensörü GPIO’dan beslemeyin.

• İlk kullanım koşullandırmasından sonra her açılışta çıkışın kararlı hale gelmesini bekleyin. Referans gaz ve bilinen koşullarla kalibrasyon yapmadan ppm sonucu vermeyin.

Dikkat edilmesi gerekenler

• Sensör çalışma sırasında ısınır. Patlayıcı ortamda deney yapmayın; yanıcı gazı kontrolsüz salarak test etmeyin.

• Bu hobi bileşeni, sertifikalı gaz alarmının veya can güvenliği ölçüm cihazının yerine geçmez. Nem, sıcaklık, yaşlanma ve diğer gazlar sonucu etkiler.
