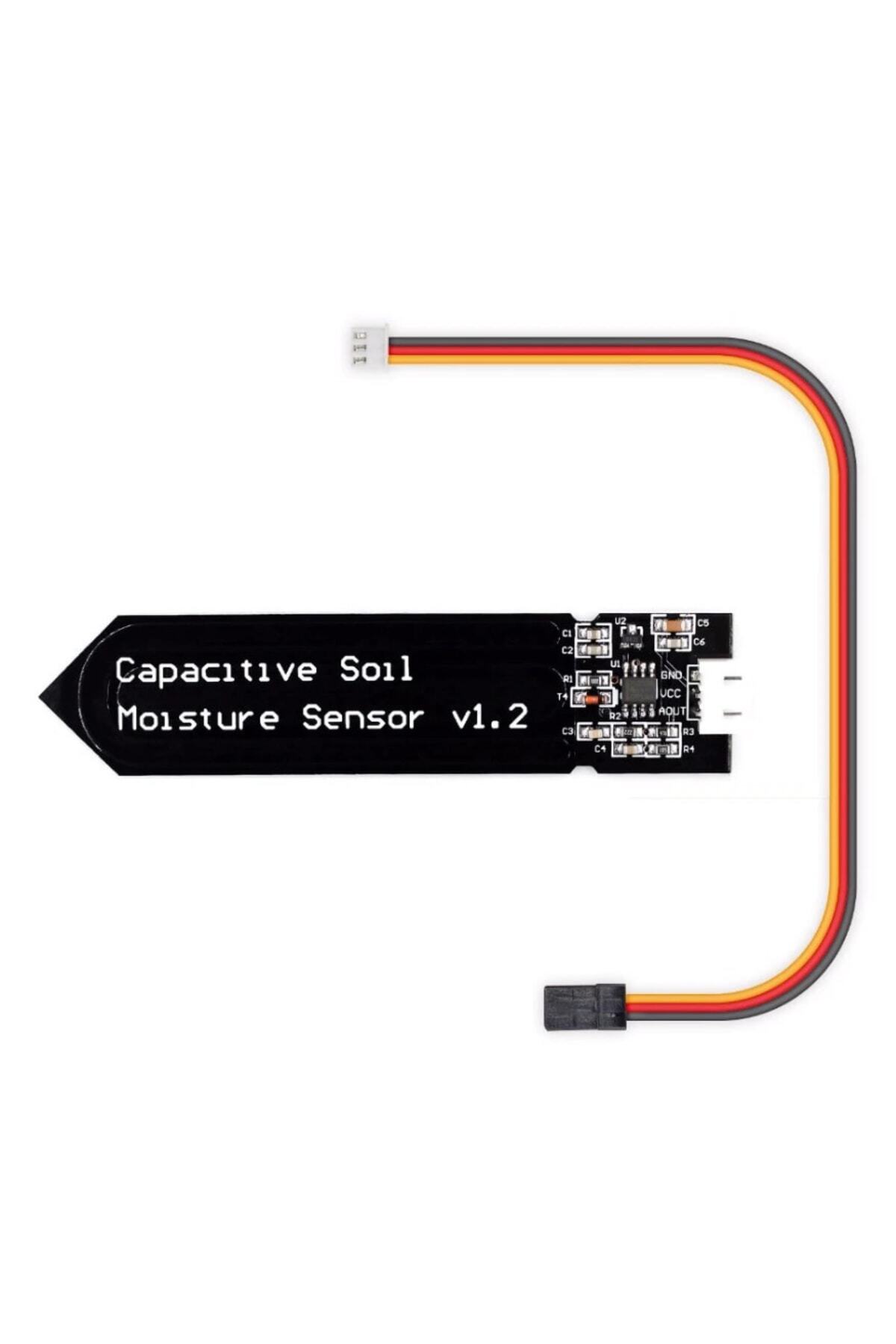

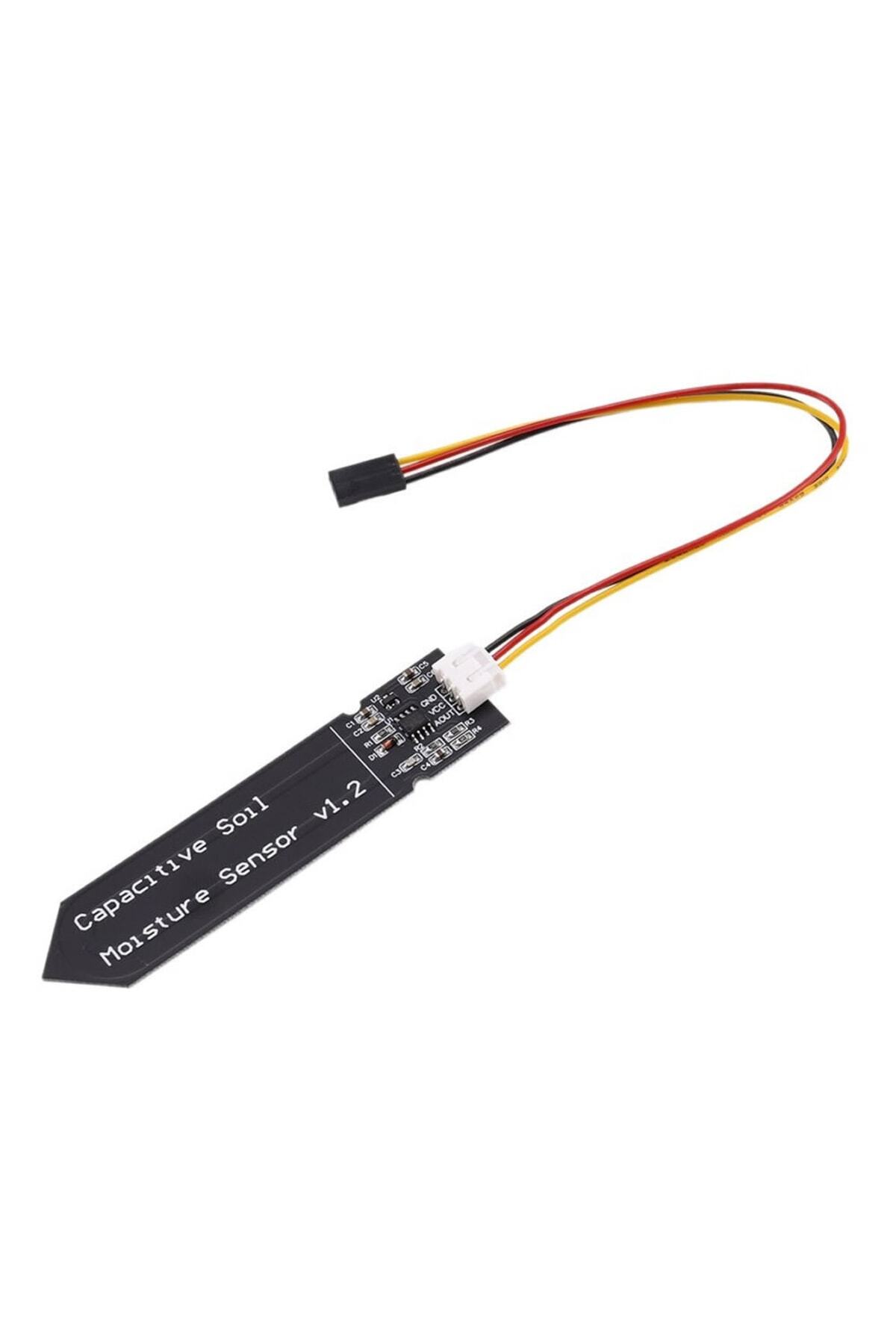

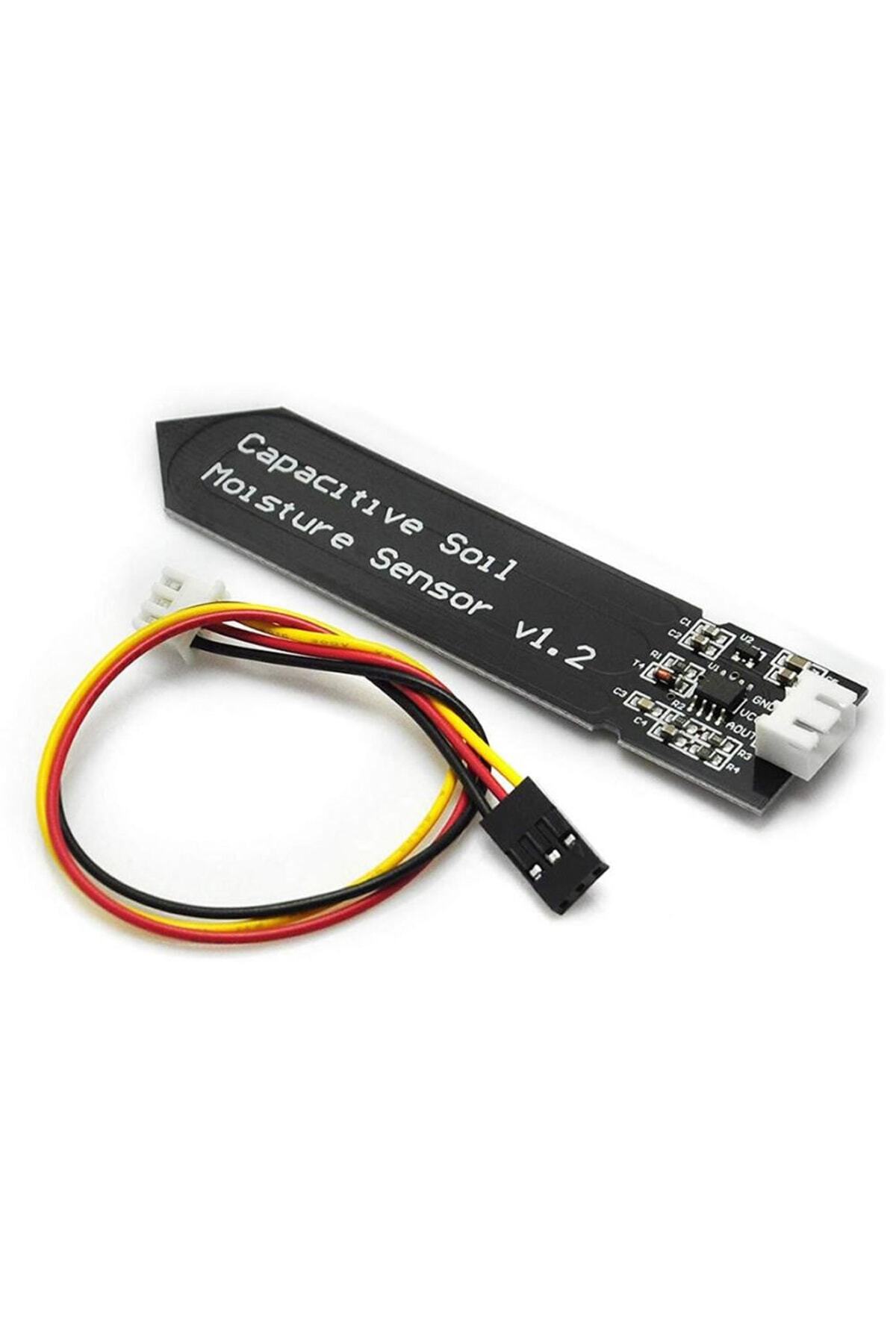

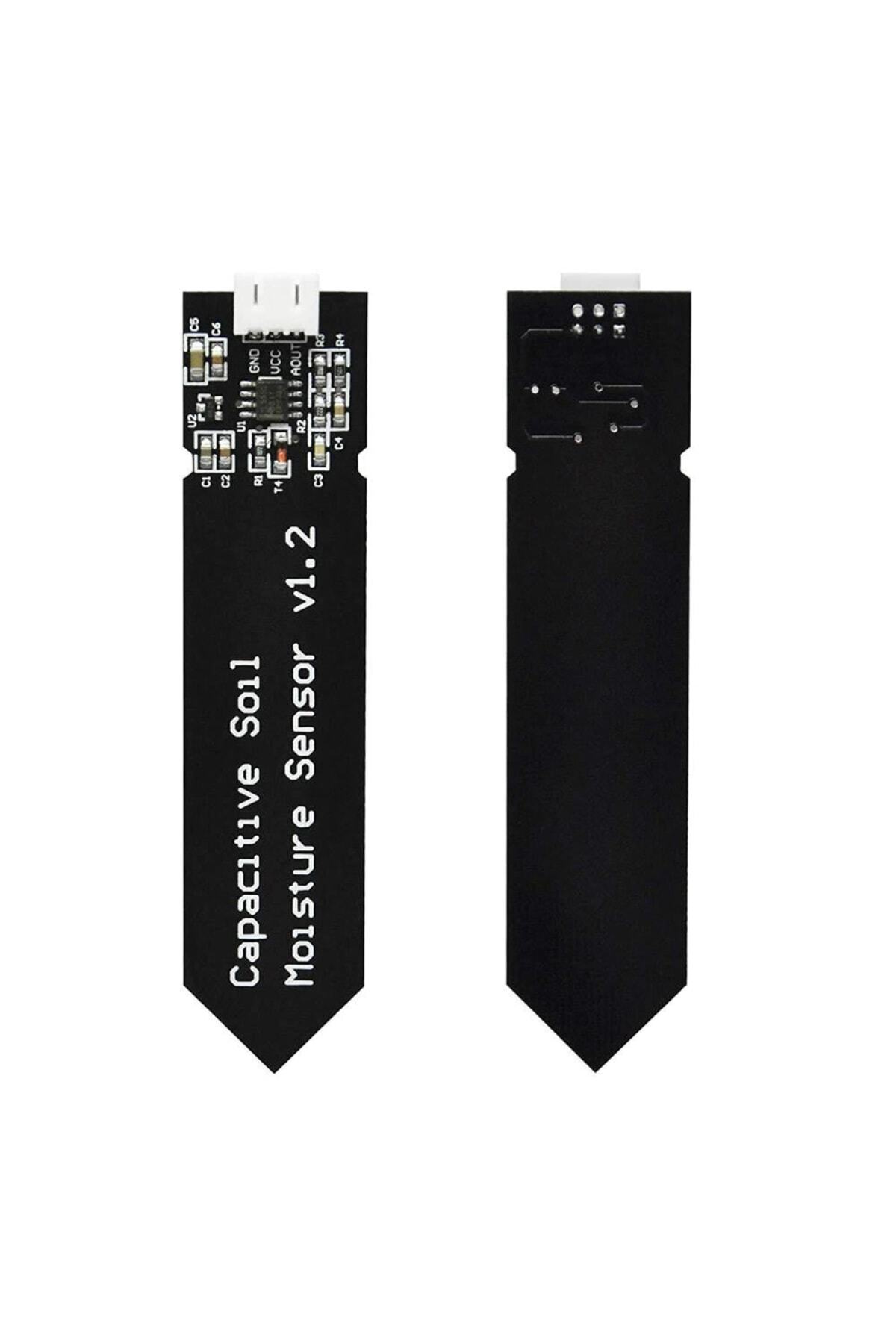

Kapasitif toprak nem sensörü V1.2, toprağın elektriksel özelliklerindeki değişimi algılayarak analog sinyal üretir. Açık metal elektrotlu direnç tipi problardan farklı olarak ölçüm alanı kart yüzeyinin altında yer alır. Saksı takibi, otomatik sulama ve bitki bakım projelerinde kullanılabilir.
Sensörün ham çıkışı doğrudan yüzde nem veya sulama miktarı değildir. Toprak türü, tuzluluk, yerleştirme derinliği ve besleme koşulları sonucu etkiler. Kendi uygulamanızda kuru ve sulanmış toprak değerlerini kaydederek anlamlı bir kontrol eşiği oluşturabilirsiniz.
Teknik özellikler
Model sınıfı: kapasitif toprak nem sensörü V1.2.
Besleme: 3,3–5 V DC sınıfı; stok kartının düşük gerilimde kararlı çalışması kontrol edilmelidir.
Çıkış: analog gerilim; ADC ile okunur.
Bağlantılar: VCC, GND ve AOUT; konnektör sırası kart baskısından belirlenir.
Ölçüm: toprağa göre karşılaştırmalı nem değişimi; doğrudan kalibre yüzde ölçümü değildir.
Bağlantı ve kullanım
Kartın elektronik bileşen ve konnektör bulunan baş kısmını toprağın ve suyun dışında bırakın. Algılama yüzeyini benzer derinlikte yerleştirin.
Besleme ve toprağı bağlayıp AOUT gerilimini ölçün; ADC giriş sınırına uygun olduğunu doğruladıktan sonra mikrodenetleyiciye bağlayın.
Kuru ve sulanmış toprağı ayrı ayrı okuyun. Gürültüyü azaltmak için birkaç örneğin ortalamasını alın; sulama kontrolünde açma ve kapama eşiklerini farklı seçin.
Dikkat edilmesi gerekenler
Kart tamamen su geçirmez kabul edilmemelidir. Baş kısmını suya batırmayın; kaplama ve kenarların aşınması kullanım ömrünü etkileyebilir.
Analog çıkışı beslemeden bağımsız sabit bir aralıkta varsaymayın. Pompa veya valfi sensörden doğrudan sürmeyin; uygun sürücü kullanın.
