LDR ışık sensör modülü, ortam aydınlığı belirlenen eşiği geçtiğinde mikrodenetleyiciye dijital durum bilgisi verir. Gece-gündüz algılama, otomatik aydınlatma denemeleri ve ışıkla tetiklenen robotik projelerde kullanılabilir.

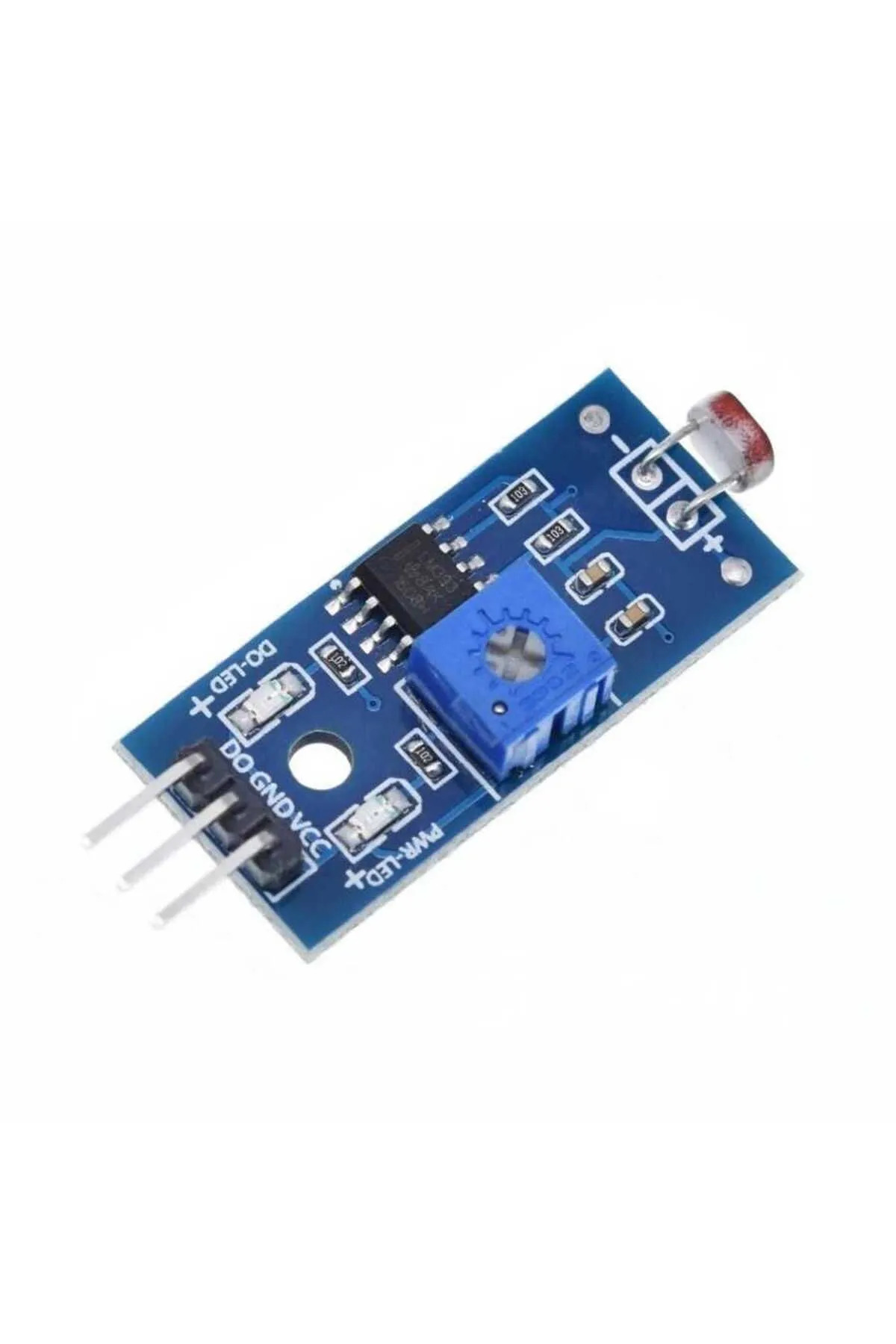

Kart üzerindeki LDR ışığa bağlı direnç değişimi üretir; LM393 sınıfı karşılaştırıcı bu değişimi trimpotla seçilen eşikle karşılaştırır. Fotoğraftaki üç pinli kart, dört pinli AO/DO sürümüyle aynı çıkış sayısına sahip değildir.
Teknik özellikler
Besleme: 3,3–5 V DC.
Algılayıcı: LDR foto direnç.
Karşılaştırıcı: LM393 sınıfı.
Arayüz: 3 pin; VCC, GND ve dijital çıkış.
Eşik: karttaki trimpotla ayarlanır.
Çıkış türü: dijital eşik durumu; kalibre lux ölçümü değildir.
Bağlantı ve kullanım
VCC ve GND uçlarını kart üzerindeki işaretlere göre bağlayın. Çıkışı bir dijital girişten okuyun.
Sensörü aydınlatıp karartarak dijital durumun değişimini gözlemleyin. Trimpotu hedef ortam koşulunda ayarlayın.
DO için aktif LOW/HIGH durumunu test edin. 3,3 V mikrodenetleyici kullanırken kartın besleme ve pull-up seviyesini uyumlu seçin.
Dikkat edilmesi gerekenler
Kartta olmayan analog çıkış özelliğini yazılımda beklemeyin. Işık miktarını sürekli analog değerle okumak için uygun ayrı LDR devresi veya AO çıkışlı model gerekir.
Trimpot ışığı artırmaz; yalnız karşılaştırma eşiğini değiştirir. Röle, lamba veya motoru çıkıştan doğrudan beslemeyin.
