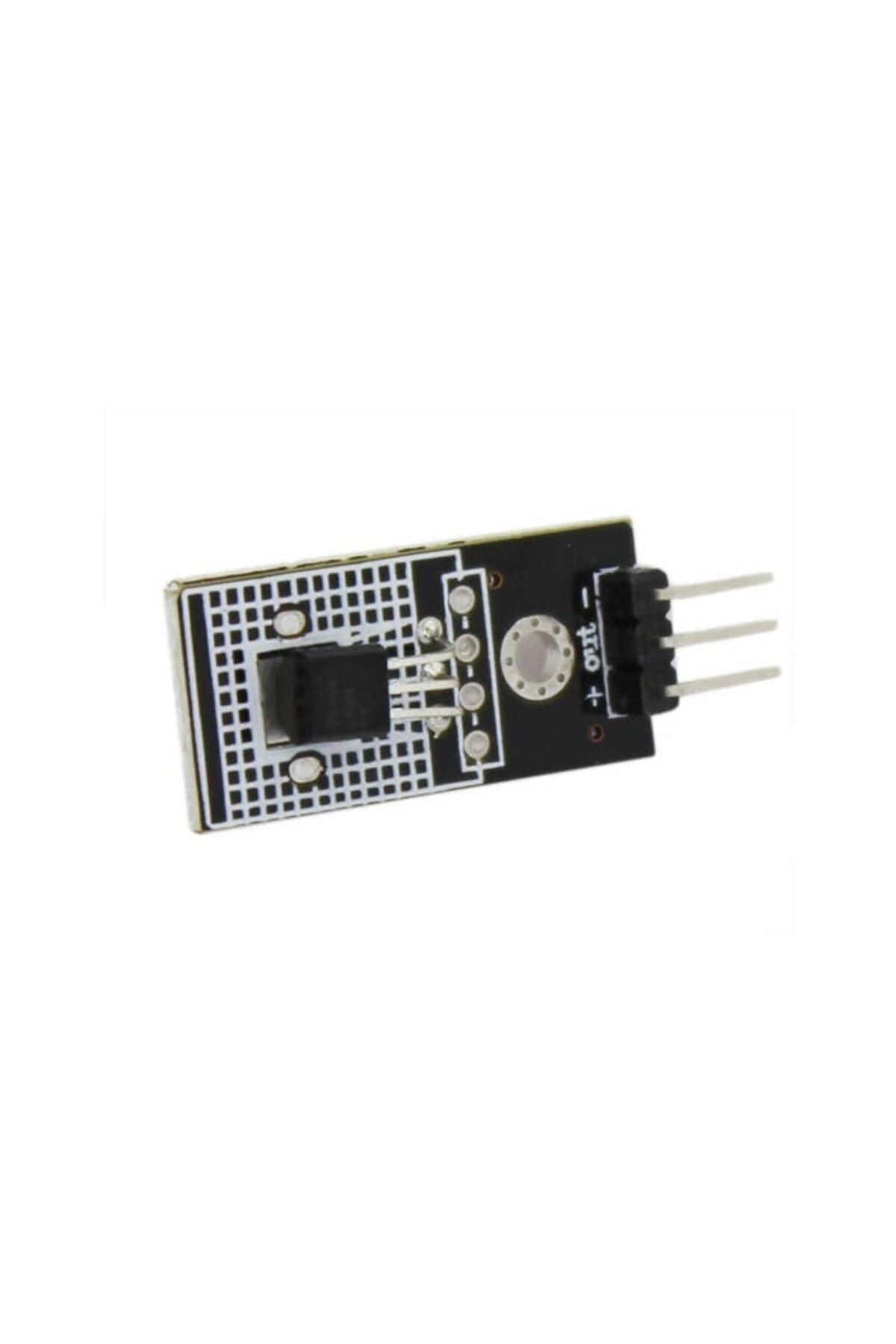

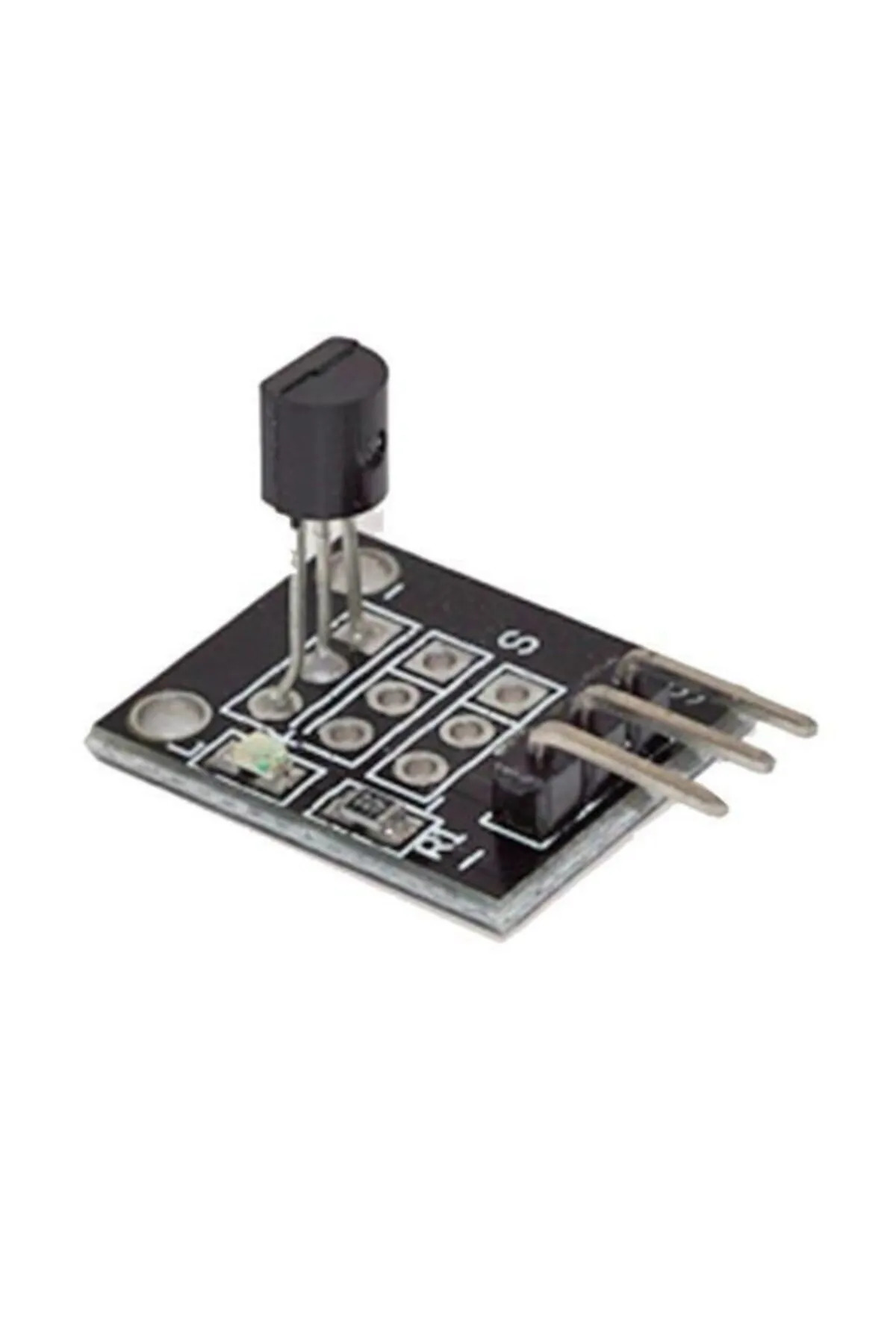

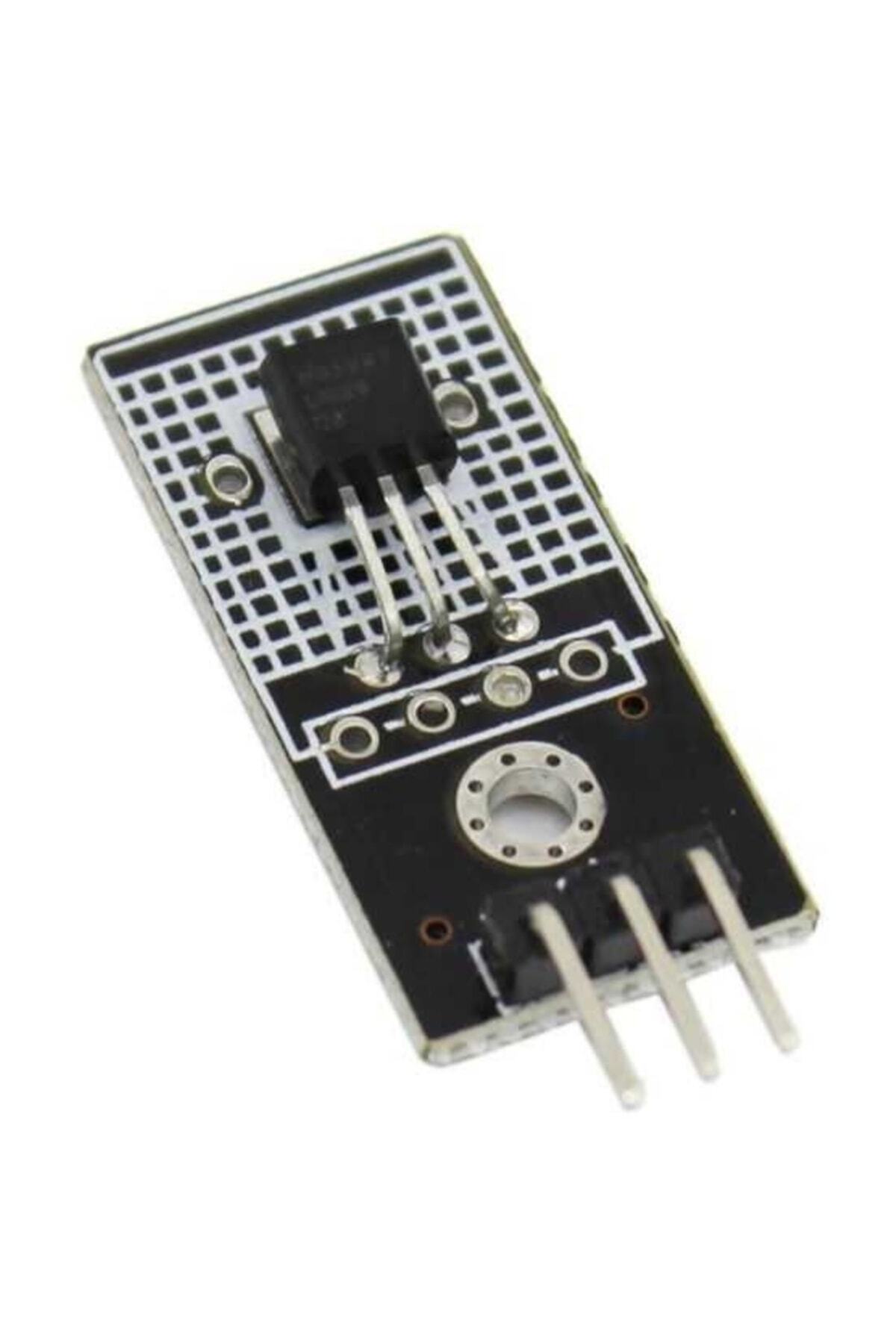

LM35 sıcaklık sensör modülü, sensörü bağlantı pinleri hazır bir PCB üzerinde sunar. Mikrodenetleyicinin ADC girişi üzerinden ortam veya devre çevresindeki sıcaklığı izlemek için kullanılabilir.
Çıkış ölçeği nominal 10 mV/°C’dir. Örneğin 25 °C’de yaklaşık 0,25 V, 50 °C’de yaklaşık 0,50 V beklenir. Ölçüm doğruluğunu yalnız sensör değil, ADC referansı, besleme gürültüsü ve yerleşim de etkiler. Standart tek pozitif besleme bağlantısıyla negatif sıcaklık ölçümü otomatik olarak sağlanmaz.
Teknik özellikler
Sensör ailesi: LM35/LM35D.
Çıkış ölçeği: nominal 10 mV/°C.
Önerilen başlangıç beslemesi: regüle 5 V DC; LM35 entegre ailesi 4 V ve üzeri besleme gerektirir.
DZ sınıfı nominal aralık: 0…100 °C; basit tek beslemeli bağlantıda yaklaşık 2 °C altı için ek devre gerekir; LM35DZ varyantını aşan aile aralıkları kullanılmadı.
Bağlantı: kartın VCC, GND ve OUT/S etiketleri.
Ölçüm: harici ADC; dijital sıcaklık verisi doğrudan üretmez.
Bağlantı ve kullanım
Kartta VCC, OUT/S ve GND işaretlerini belirleyip 5 V ve ortak toprak bağlantısını yapın.
ADC çıkışından gerilimi hesaplayın. Sıcaklık yaklaşık T(°C) = Vout(V) × 100 bağıntısıyla bulunur; ADC referansını gerçek gerilime göre girin.
Sensörü ölçülecek ortamla ısıl dengeye gelene kadar bekletin. Uzun kabloda kapasitif yük ve gürültüye karşı üretici uygulama devresini izleyin.
Dikkat edilmesi gerekenler
3,3 V’u doğrudan LM35 beslemesi olarak kullanmayın. Yüksek LM35 aile besleme sınırını kart üzerindeki diğer bileşenlere genellemeyin.
Sensörü sıvıya daldırmayın. Isıtıcı veya fanı doğrudan sensör çıkışına bağlamayın; uygun sürücü ve bağımsız sınırlandırma kullanın.
