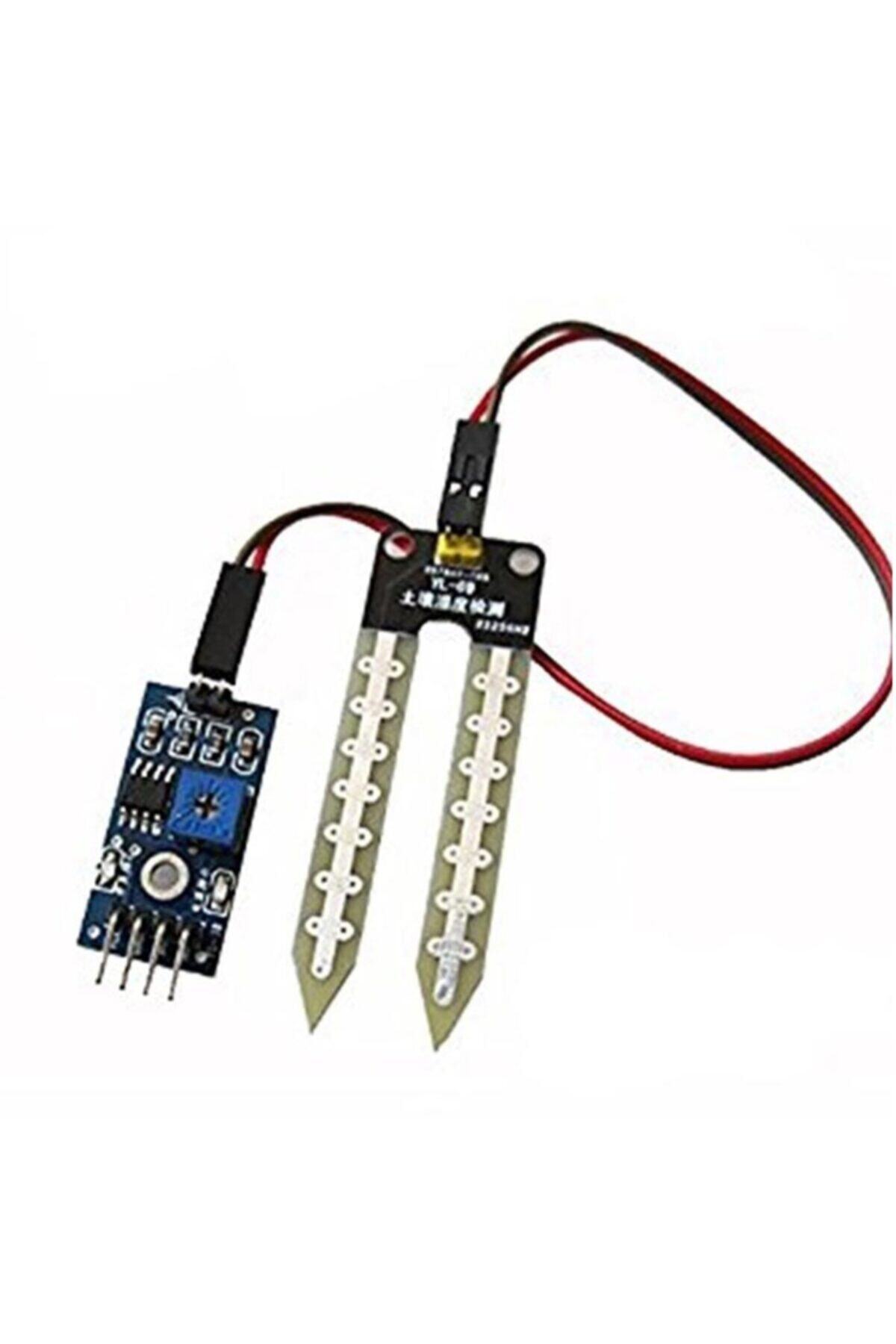

Problu toprak nem sensörü, toprağa yerleştirilen iki elektrot arasındaki iletkenlik değişimini algılar. Ayrı karşılaştırıcı kartı, bu değişimi analog çıkış ve ayarlanabilir dijital eşik olarak sunar. Sulama zamanını gözlemlemek ve kuru toprak uyarısı oluşturmak için kullanılabilir.
Probun okuduğu değer yalnızca su miktarına bağlı değildir; gübre, tuz, toprak yapısı ve elektrotların durumu da etkilidir. Bu nedenle sensör, uygulamanın kendi toprağında kalibre edilerek kullanılmalıdır.
Teknik özellikler

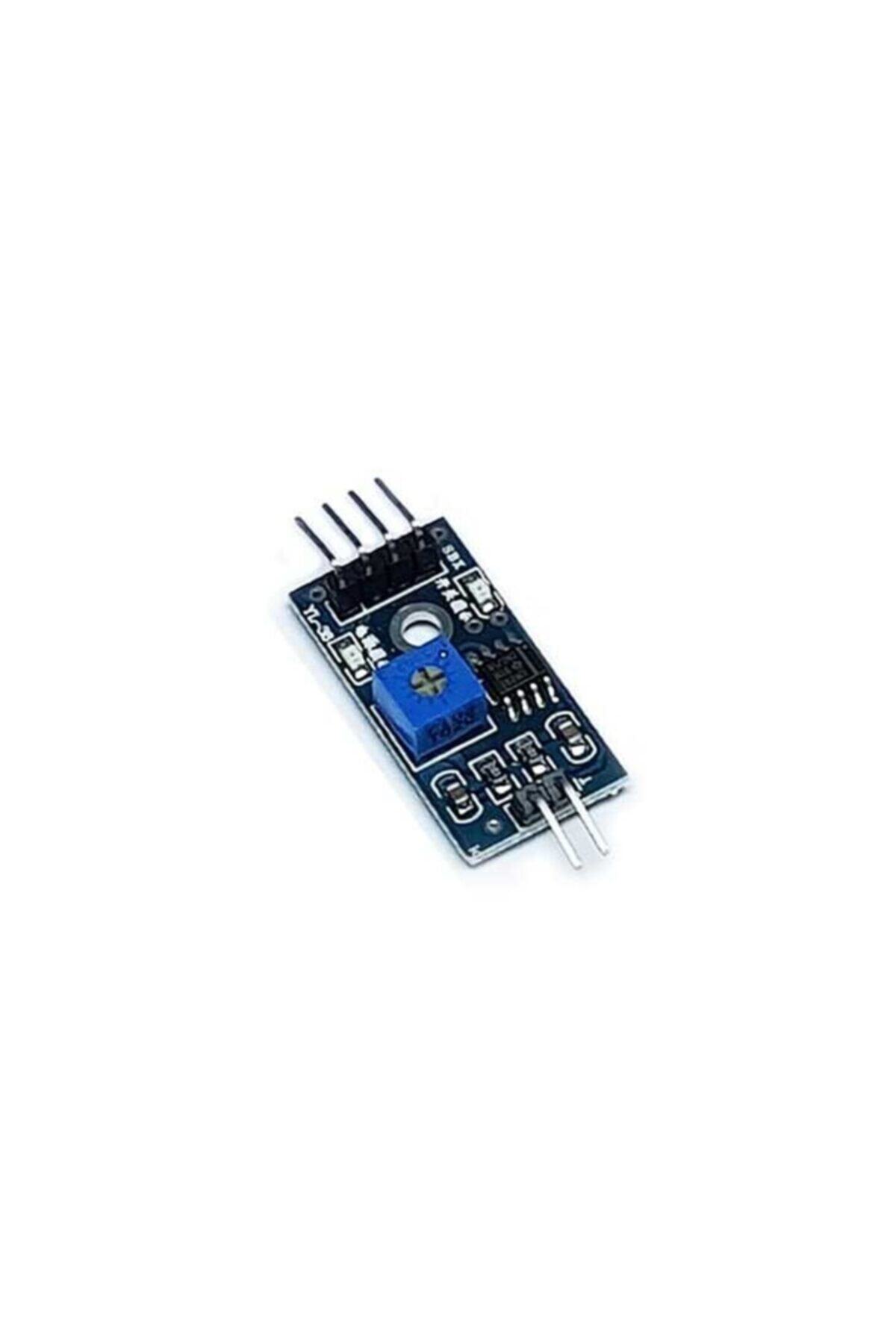

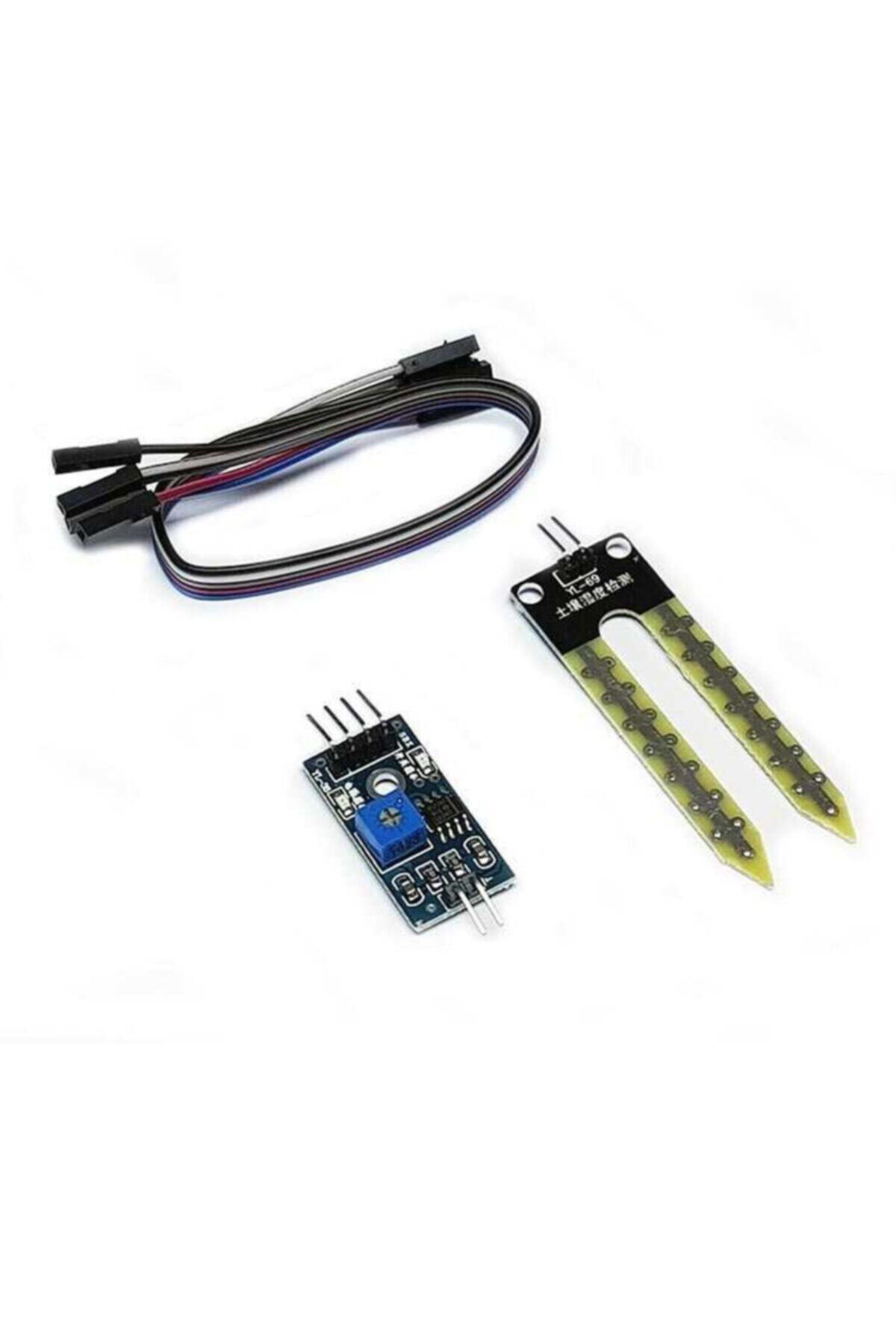

Yapı: iki elektrotlu prob ve karşılaştırıcı kart.
Besleme: 3,3–5 V DC.

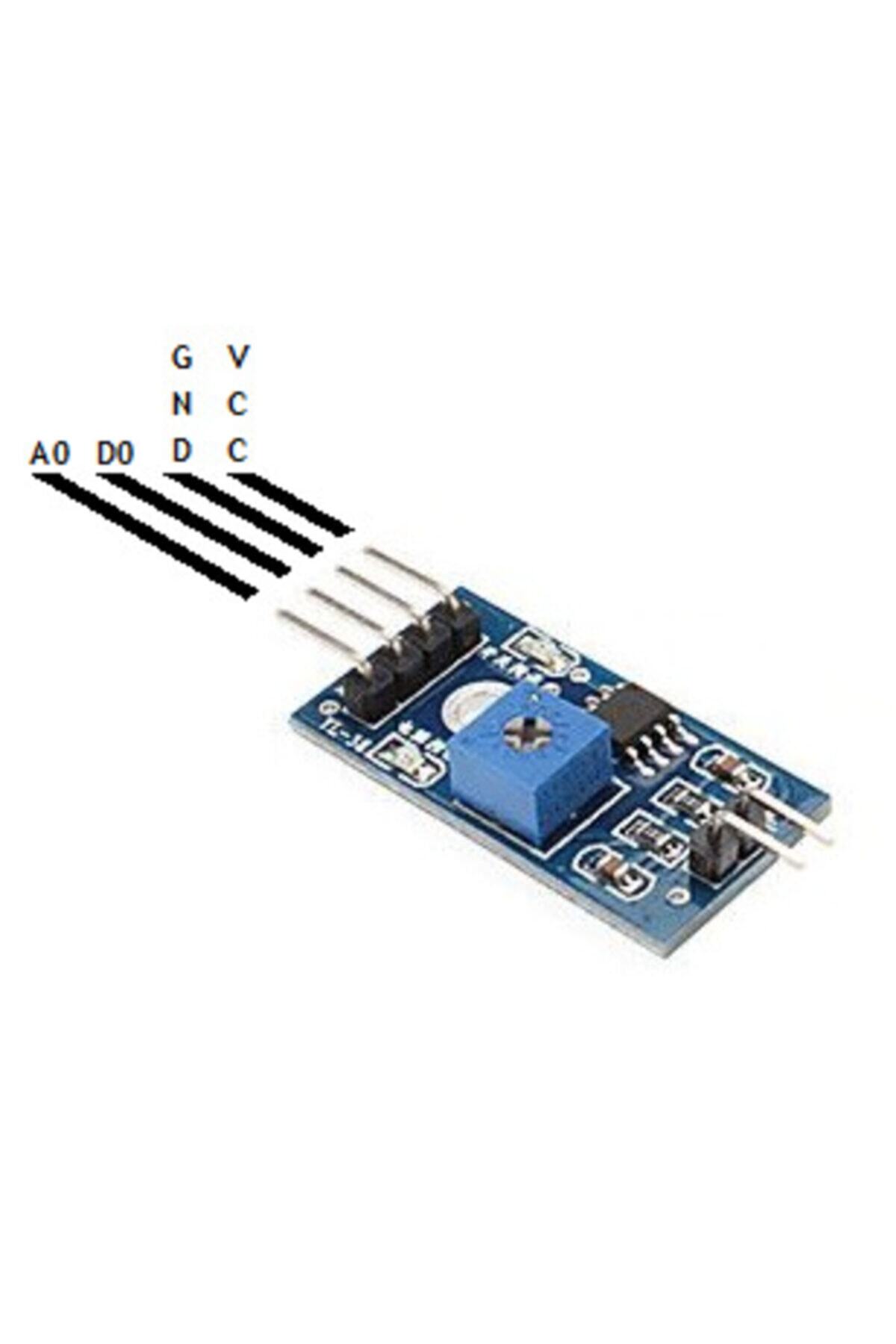

Kart çıkışları: AO analog ve DO dijital.
Eşik ayarı: kart üzerindeki trimpot.

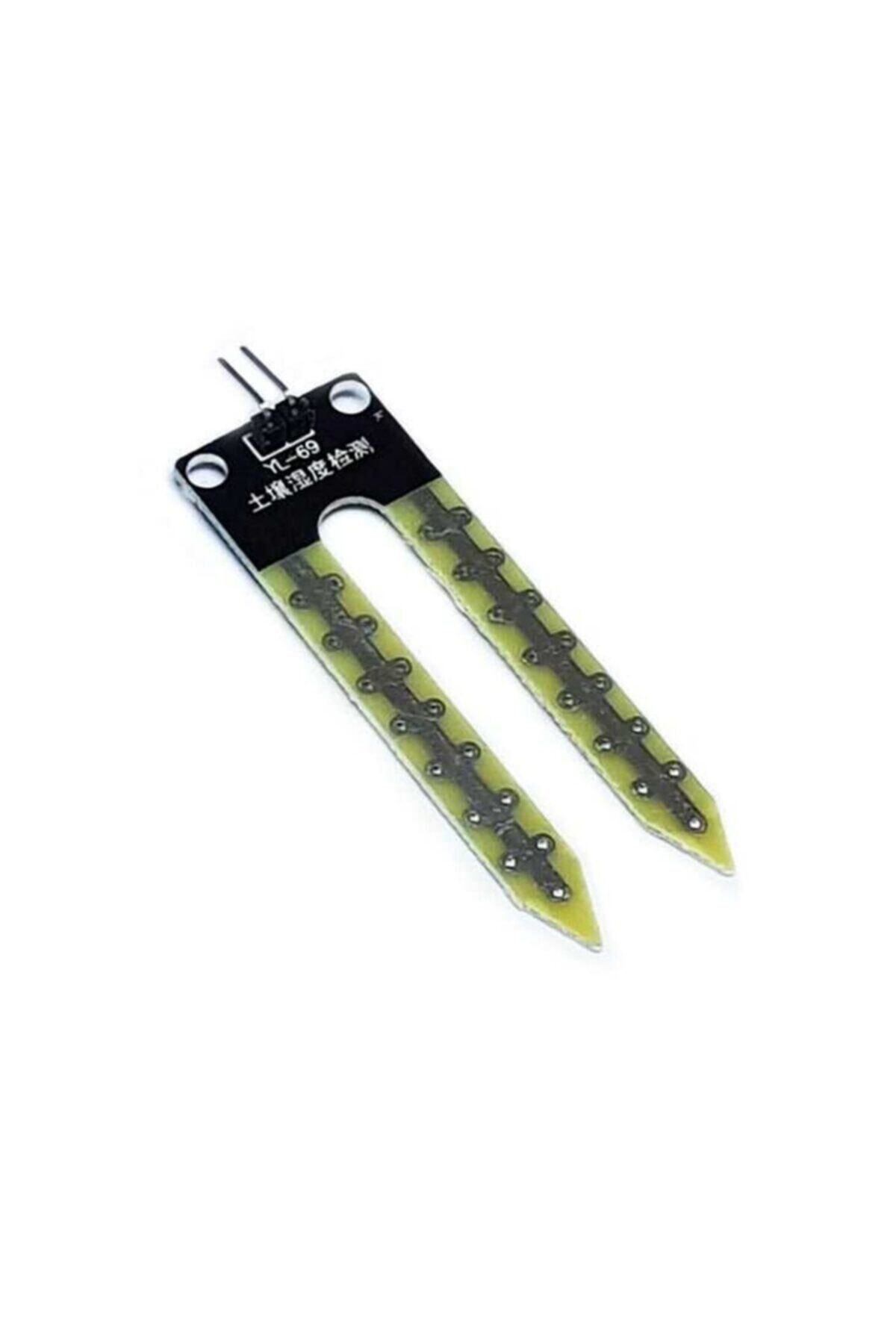

Prob bağlantısı: karşılaştırıcı kartın iki uçlu prob girişine.
Ölçüm yöntemi: direnç/iletkenlik değişimine dayalı bağıl nem takibi.
Bağlantı ve kullanım
Probu ölçülecek toprağa yerleştirin, elektronik kartı kuru tutun. Prob kablosunu ilgili iki pinli girişe bağlayın.
VCC ve GND’yi bağlayın. AO’yu uygun ADC’ye veya DO’yu dijital girişe götürün. Çıkışın kontrolcü giriş gerilimini aşmadığını ölçün.
Kuru ve sulanmış toprak değerlerini kaydedin. Trimpotu istenen uyarı noktasına ayarlayıp DO’nun ıslak ve kuru durumdaki seviyelerini test edin.
Dikkat edilmesi gerekenler
DC ile sürekli beslenen elektrotlarda korozyon oluşabilir. Aralıklı ölçüm için uygun transistor veya MOSFET ile besleme anahtarlaması kullanın; kartı doğrudan GPIO’dan beslemeyin.
Bu ürün pompa sürücüsü değildir. Motor yükünü uygun güç devresiyle kontrol edin; ham ADC değerini evrensel nem yüzdesi olarak sunmayın.
