TCRT5000 yansıtmalı optik sensör, kızılötesi verici LED ile fototransistör alıcıyı aynı gövdede birleştirir. Bir yüzeyden geri yansıyan ışık miktarına göre çıkış akımı değişir. Siyah-beyaz zemin ayrımı, çizgi izleme ve yakın konum algılama devrelerinde kullanılabilir.

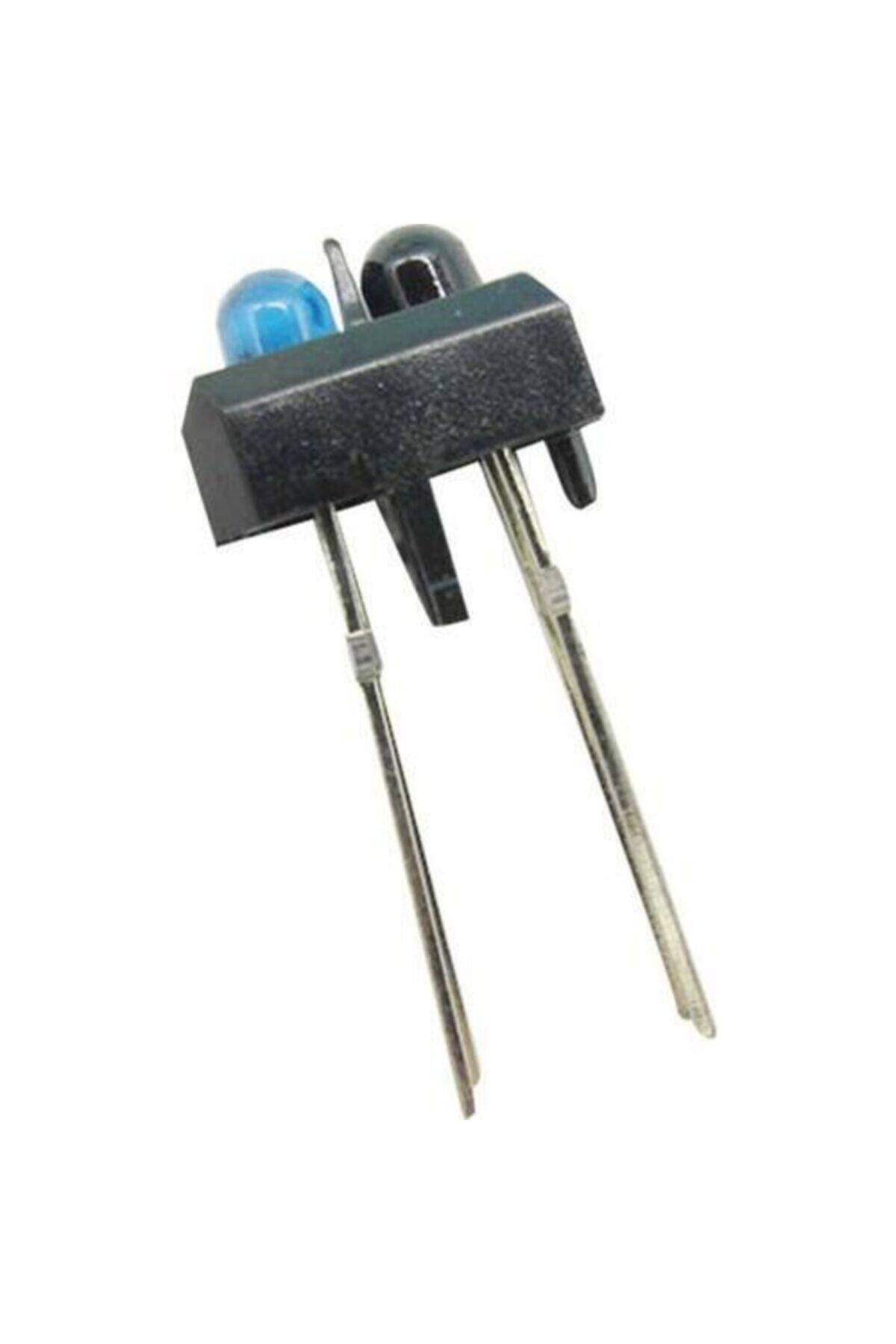

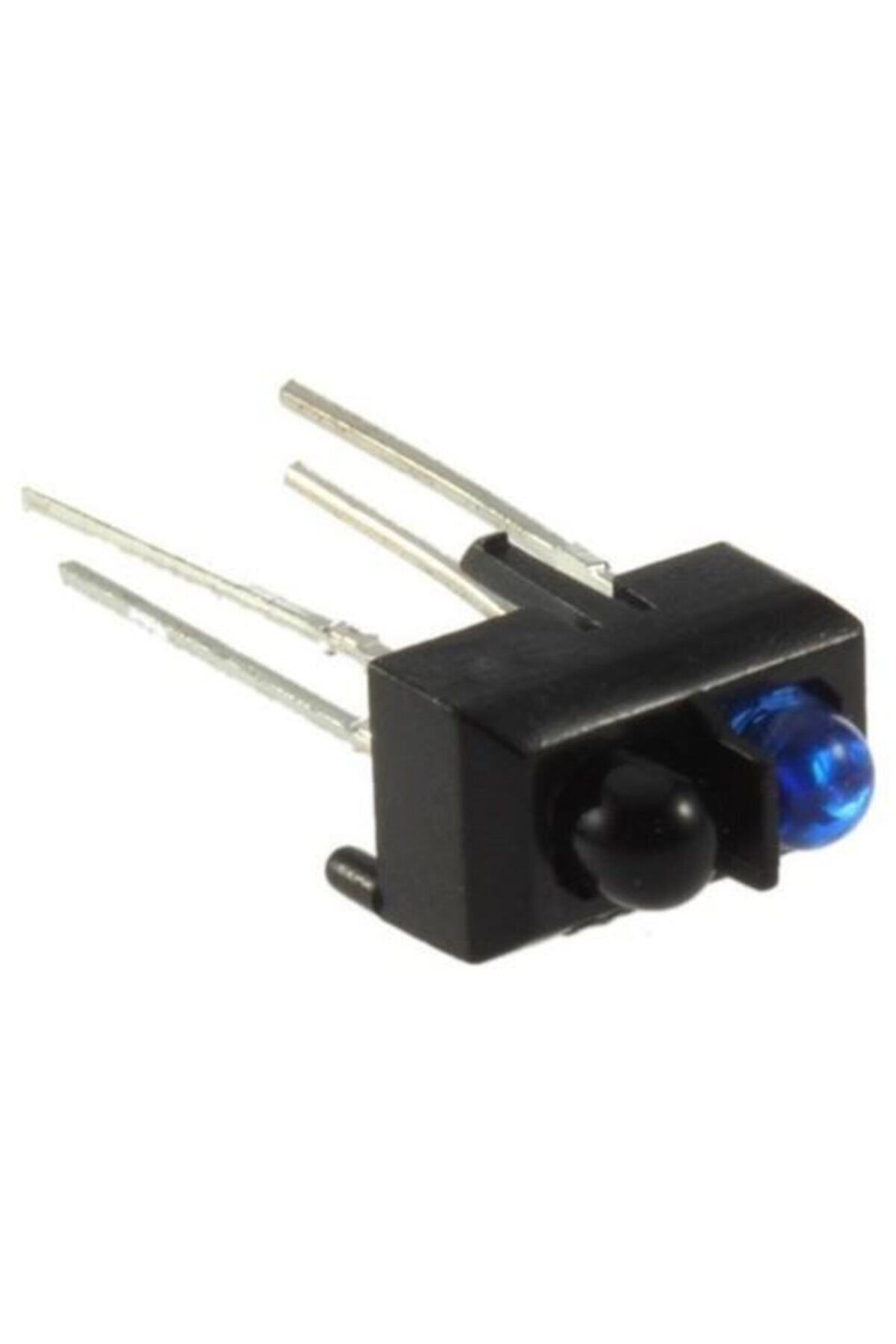

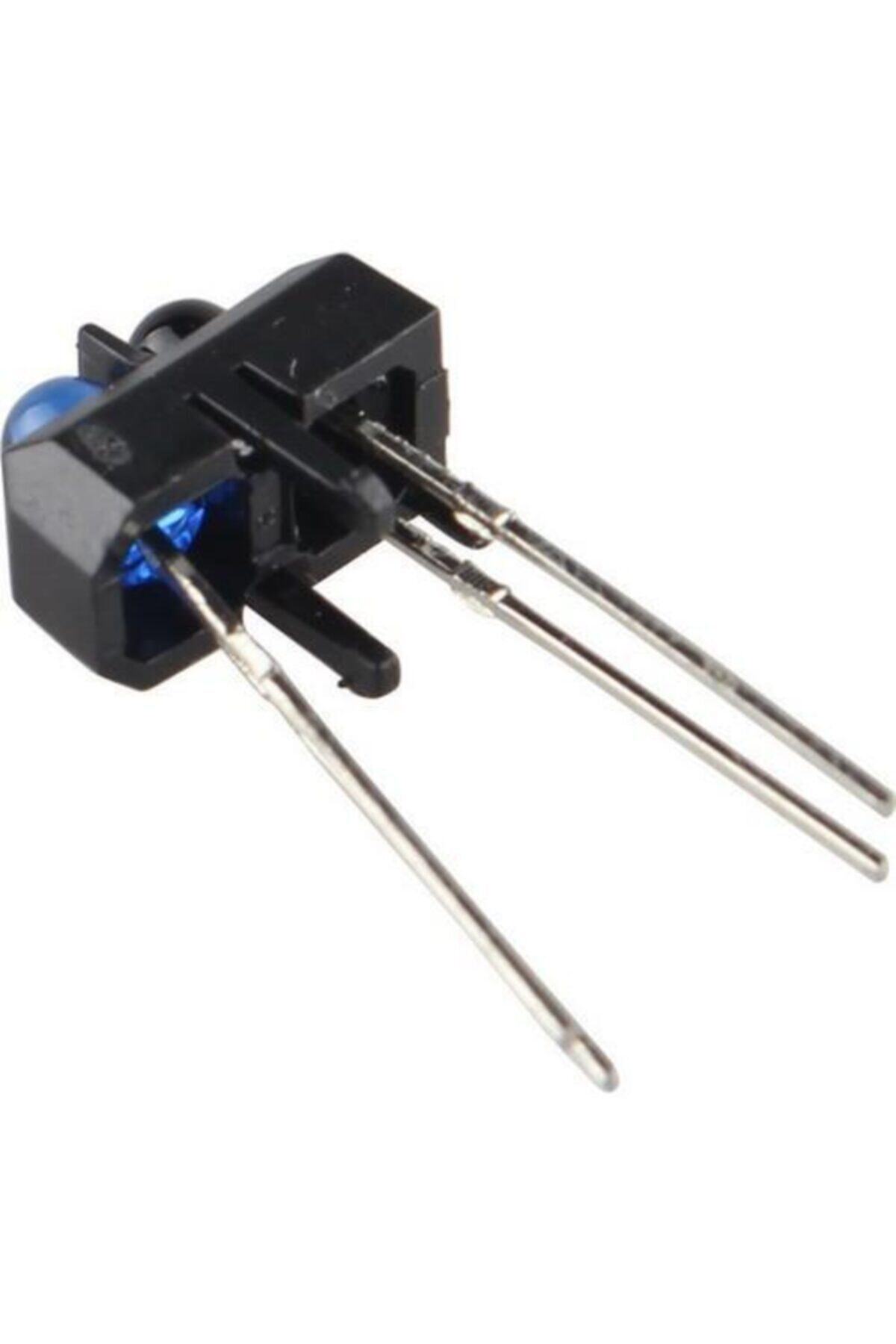

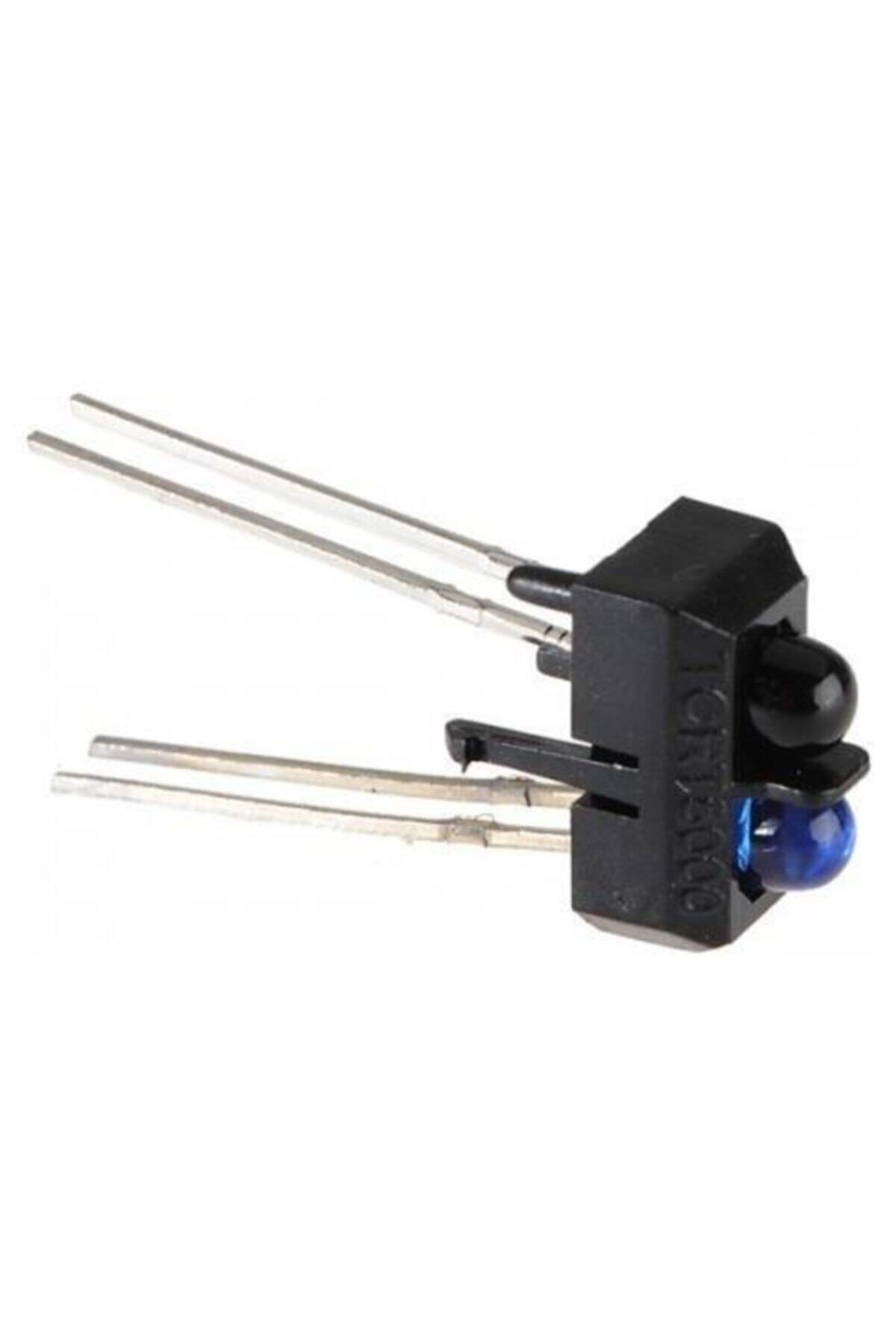

Fotoğraftaki ürün çıplak dört bacaklı sensördür. Üzerinde hazır karşılaştırıcı veya eşik trimpotu bulunmaz. IR LED için akım sınırlama, fototransistör için uygun yük direnci ve sinyal okuma devresi ayrıca kurulmalıdır.
Teknik özellikler
Algılama: kızılötesi yansıma.
Nominal IR dalga boyu: 950 nm.
Alıcı çıkışı: fototransistör.
Uçlar: IR LED anot/katot ve fototransistör kolektör/emiter.
Üretici referansında tepe tepki mesafesi: yaklaşık 2,5 mm.
Referans algılama aralığı: 0,2–15 mm, belirli hedef ve test koşulunda; genel mesafe ölçüm garantisi değildir.
Montaj: dört bacaklı THT gövde.
Bağlantı ve kullanım
Vishay pin çizimindeki bakış yönünü gerçek sensörle eşleştirin; mavi/siyah görünümü tek başına pin sırası saymayın.
IR LED’i seri dirençle sürün. Düşük akımlı başlangıç denemesinde 5 V ve 1 kΩ seri direnç kullanılabilir; gerçek akımı ölçün.
Fototransistörü uygun pull-up/yük direnciyle okuyun. Sensörü başlangıçta yüzeyden yaklaşık 2–5 mm uzakta konumlandırarak siyah ve beyaz referansları karşılaştırın.
Dikkat edilmesi gerekenler
Üretici mutlak maksimum 60 mA LED akımı, önerilen sürekli çalışma akımı değildir. Yüksek akımla başlamayın.
Yüzey rengi, parlaklığı, açı ve güneş ışığı algılamayı etkiler. Sensör kendi başına santimetre cinsinden kalibre mesafe bilgisi üretmez.
