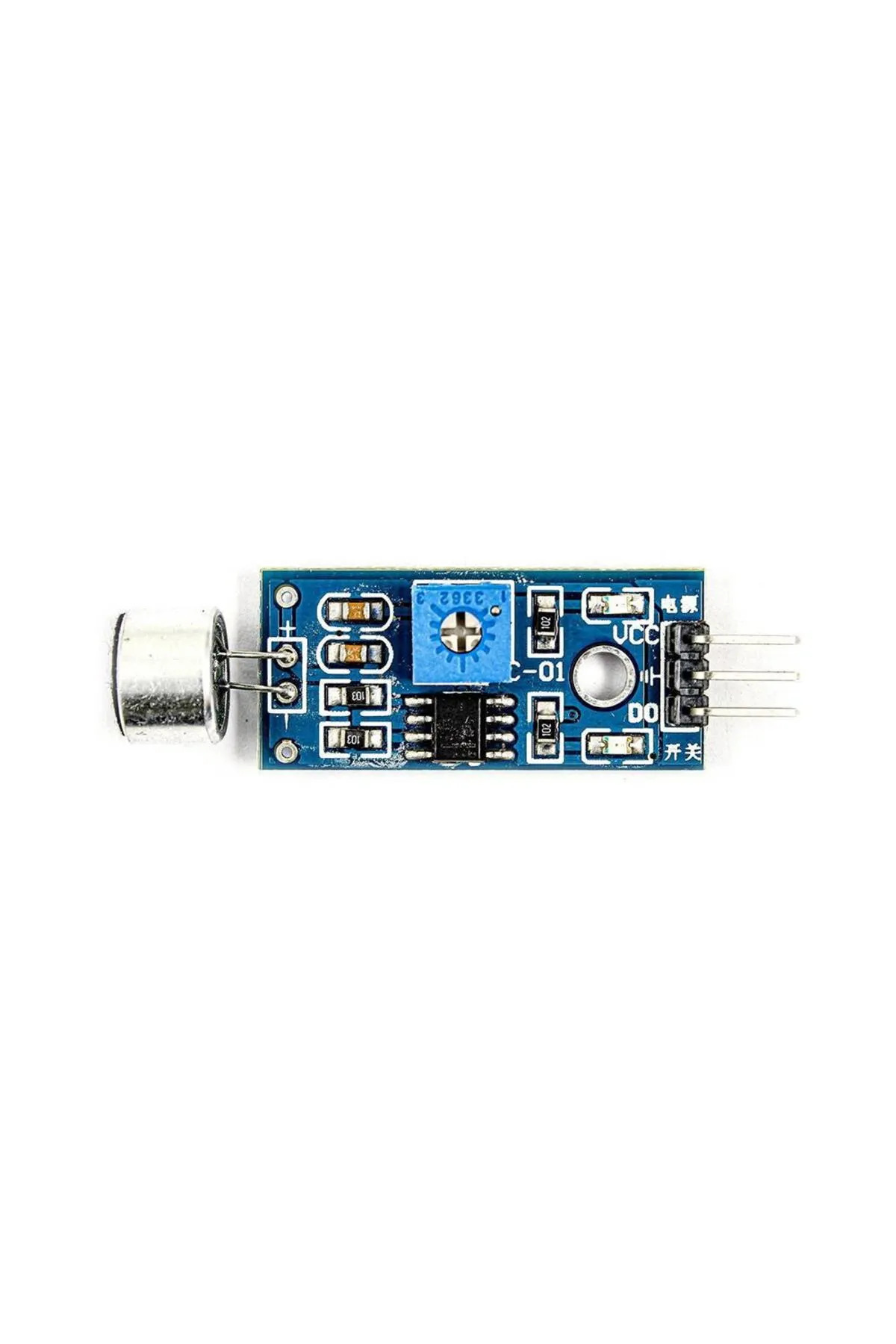

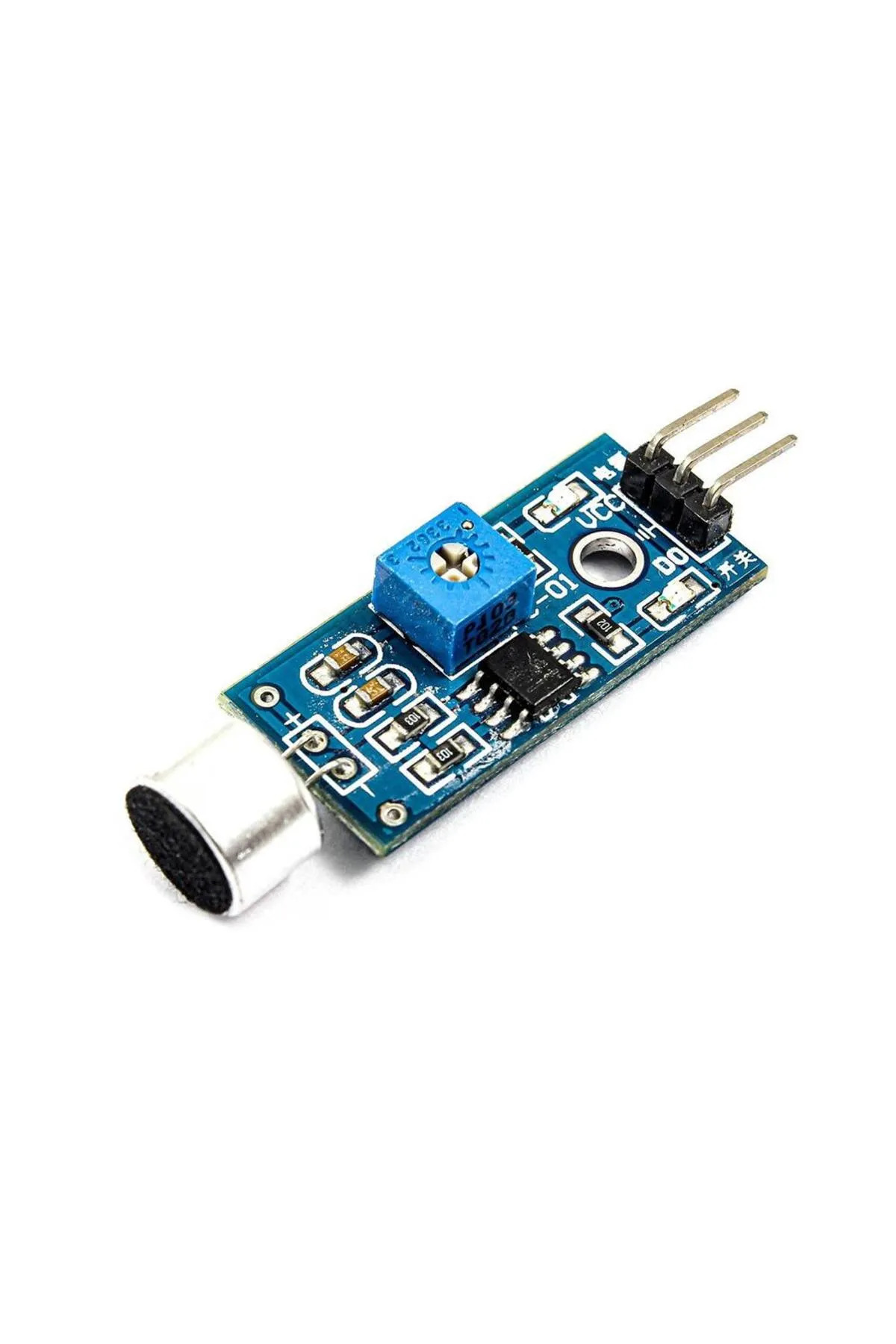

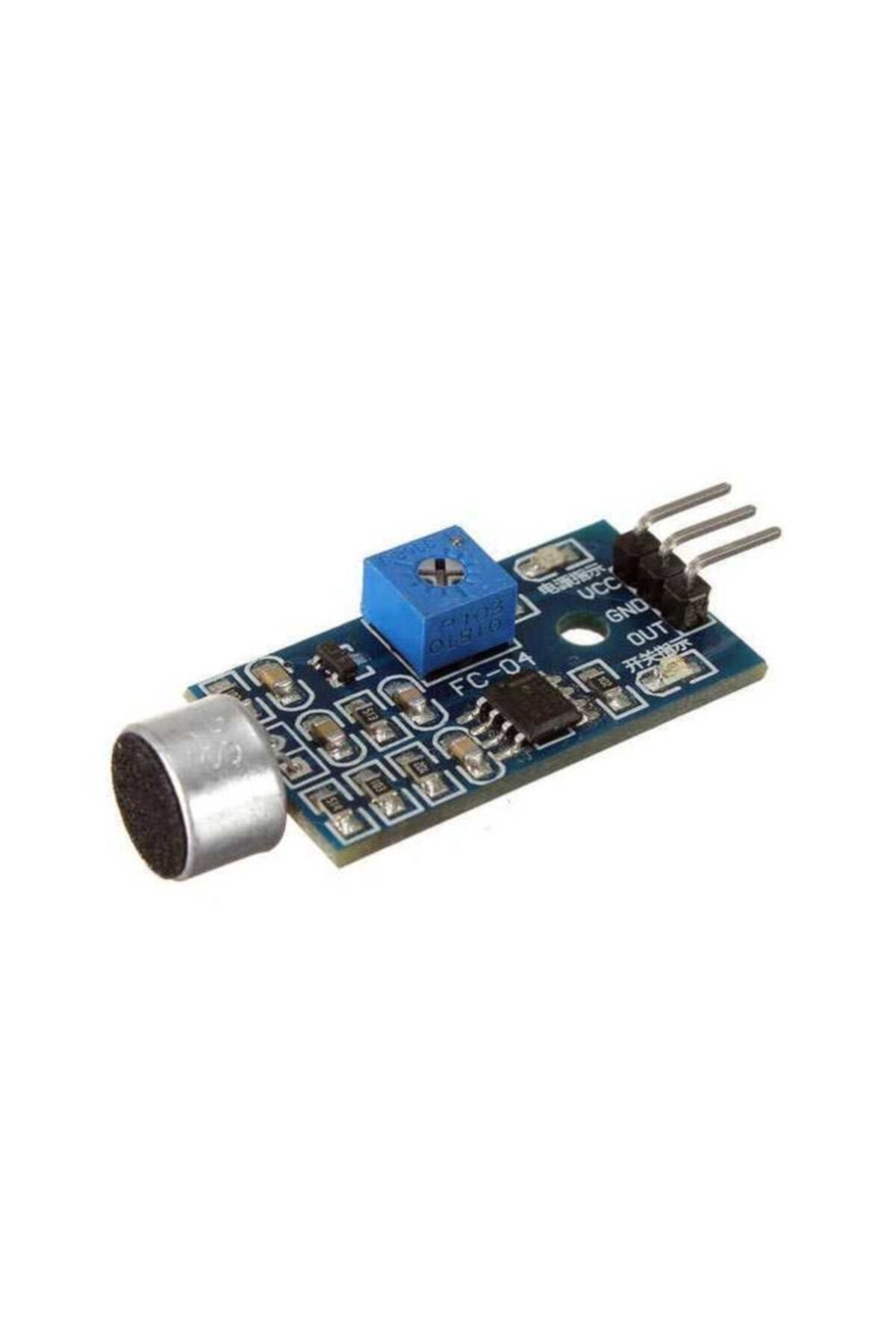

Mikrofon Ses Sensör Modülü Dijital 3 Pin

Üç pinli mikrofon ses sensörü, çevredeki ses belirlenen eşiği geçtiğinde dijital durum üretir. Alkışla tetikleme, sesli olay algılama ve elektronik eğitim uygulamalarında kullanılabilir.

Trimpot, algılanacak olayın eşiğini ayarlamaya yardımcı olur. Bu düşük maliyetli kart kalibre desibelmetre değildir. Algılama, mikrofon uzaklığına, ortam gürültüsüne ve beslemeye bağlıdır; konuşma tanıma işlevi kendi başına bulunmaz.

Teknik özellikler

• Besleme: 3,3–5 V DC.

• Algılayıcı: elektret mikrofon.

• Karşılaştırıcı: LM393 sınıfı.

• Bağlantı: VCC, GND ve OUT/DO.

• Çıkış: dijital eşik; ayrı analog çıkış yok.

• Eşik ayarı: karttaki trimpot.

• PCB sınıfı: yaklaşık 32–35 × 15–17 mm; mekanik tasarımda gerçek kart ölçülmelidir.

Bağlantı ve kullanım

• VCC ve GND bağlantısını yapın; kart ve mikrodenetleyici ortak GND kullanmalıdır.

• DO/OUT ucunu dijital girişte izleyin. Ortam sessizken başlangıç durumu belirleyip alkış gibi kısa bir olayla trimpotu ayarlayın.

• Kısa çıkış darbelerini kaçırmamak için uygun örnekleme veya kesme kullanın. Tek alkışta birden fazla tetik oluşursa yazılımsal bekleme/filtre ekleyin.

Dikkat edilmesi gerekenler

• 5 V beslemede çıkışın 3,3 V girişe uygun olduğunu varsaymayın; seviyeyi ölçün veya dönüştürün.

• Dijital tetik yönü kart revizyonuna bağlı olabildiğinden LOW/HIGH durumunu test edin. Çıkışla yükü doğrudan sürmeyin.
