MQ2 Gaz ve Duman Sensörü Modülü Analog Dijital

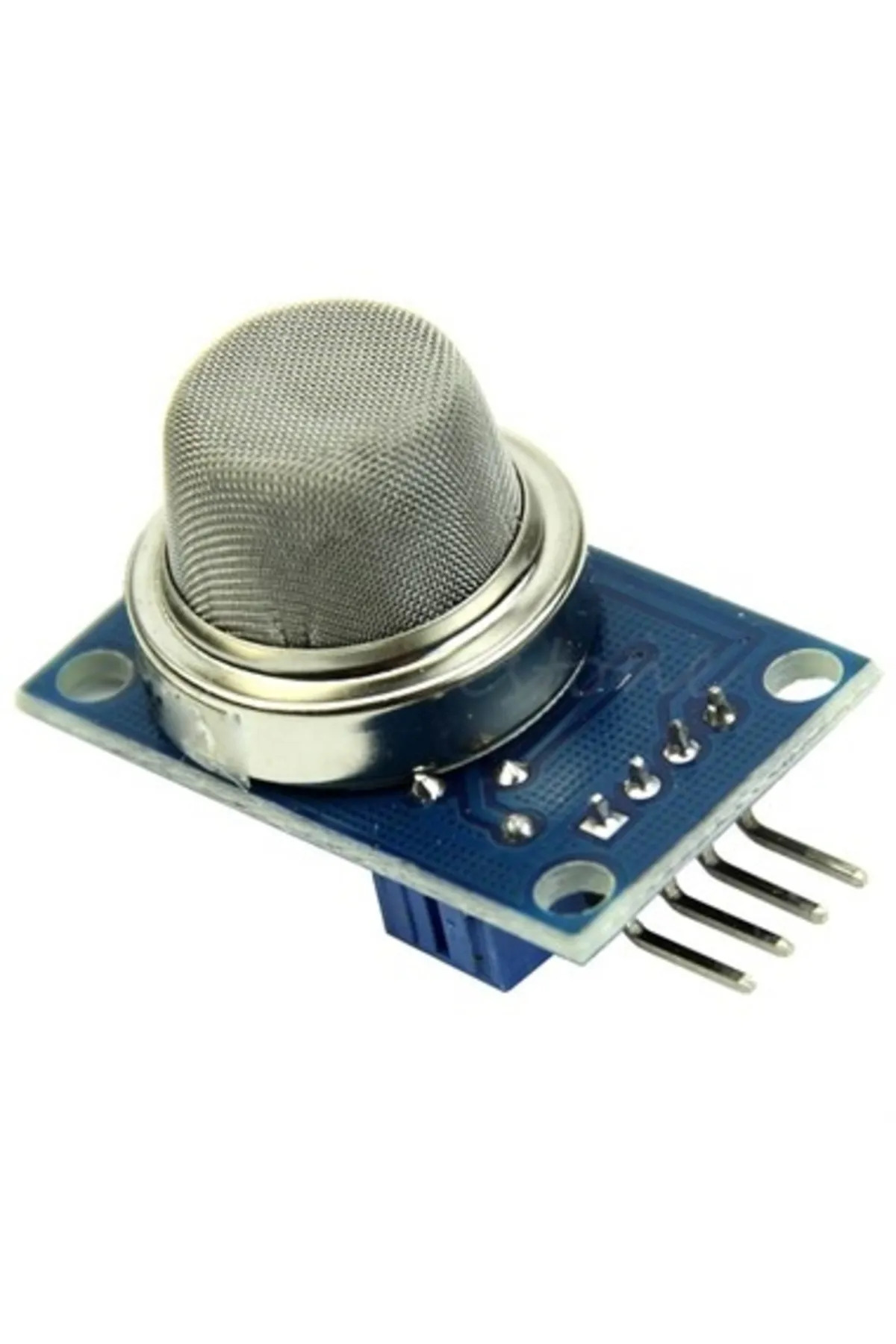

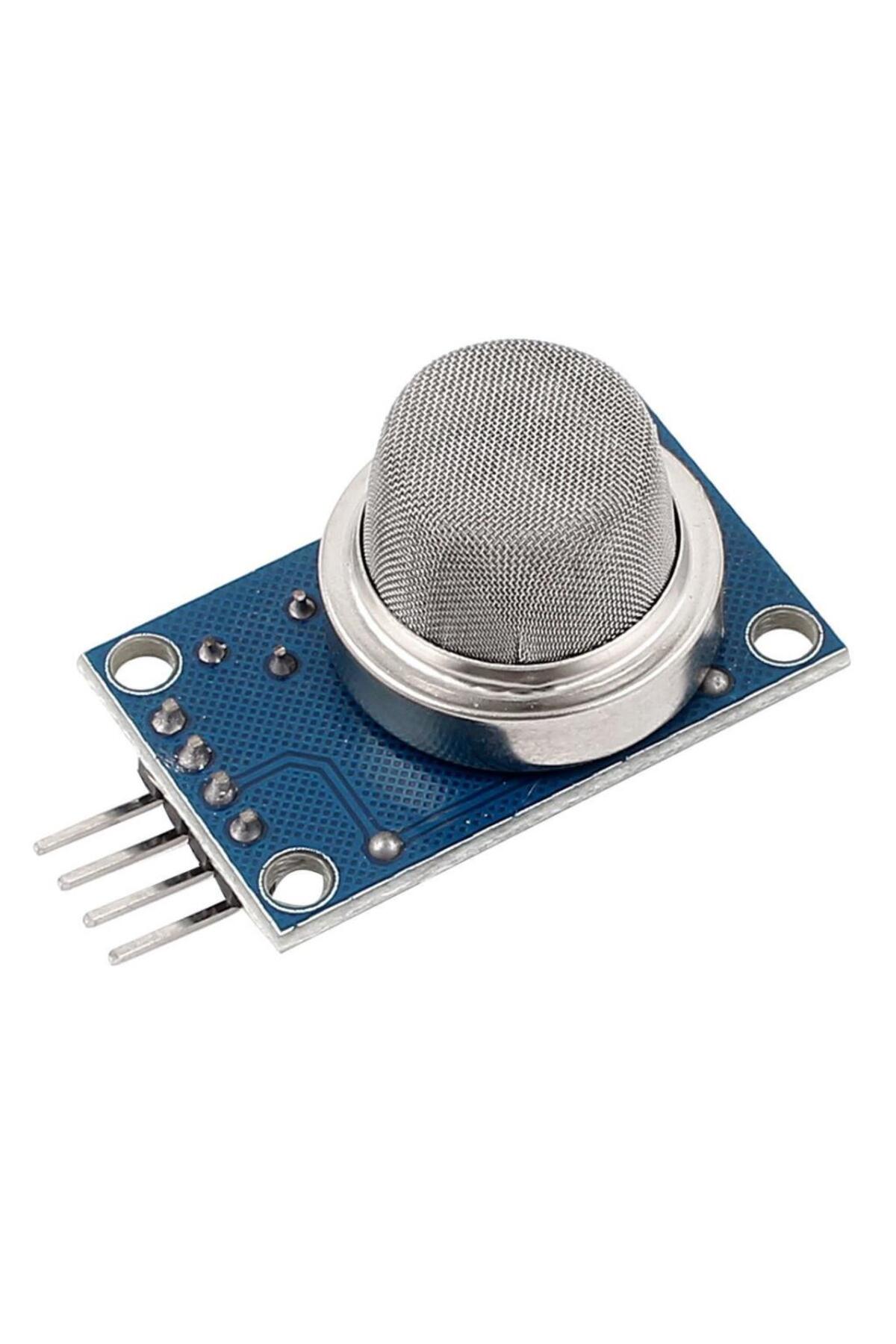

MQ2 gaz sensör modülü, MQ2 algılayıcısını ısıtıcı beslemesi ve sinyal bağlantıları hazır bir PCB üzerinde sunar. Gaz ve duman algılama deneyleri, robotik eğitim ve hava değişimlerinin gözlenmesi için kullanılabilir.

Algılama yüzeyi ısıtılarak çalışır. LPG bileşenleri, hidrojen ve başka yanıcı gazlara çapraz duyarlılık bulunduğundan tek bir gazı seçerek ölçtüğü varsayılmamalıdır. Analog değeri ppm’e dönüştürmek için gaz türüne uygun kalibrasyon ve sensör direncinin değerlendirilmesi gerekir.

Teknik özellikler

• Algılama: SnO₂ temelli yarı iletken sınıfı.

• Isıtıcı nominal gerilimi: 5,0 V DC; Winsen standart test değeri ±0,1 V.

• Sensör ailesinin ısıtıcı güç sınıfı: en çok yaklaşık 950 mW; tüm modül tüketimi aynı kavram değildir.

• Algılama aralığı: MQ2 üretici sınıfında yanıcı gaz için 300–10000 ppm; kalibrasyonsuz kart okuması bu doğrulukta ppm verisi sayılmaz.

• İlk koşullandırma: üretici standart testinde en az 48 saat ön ısıtma.

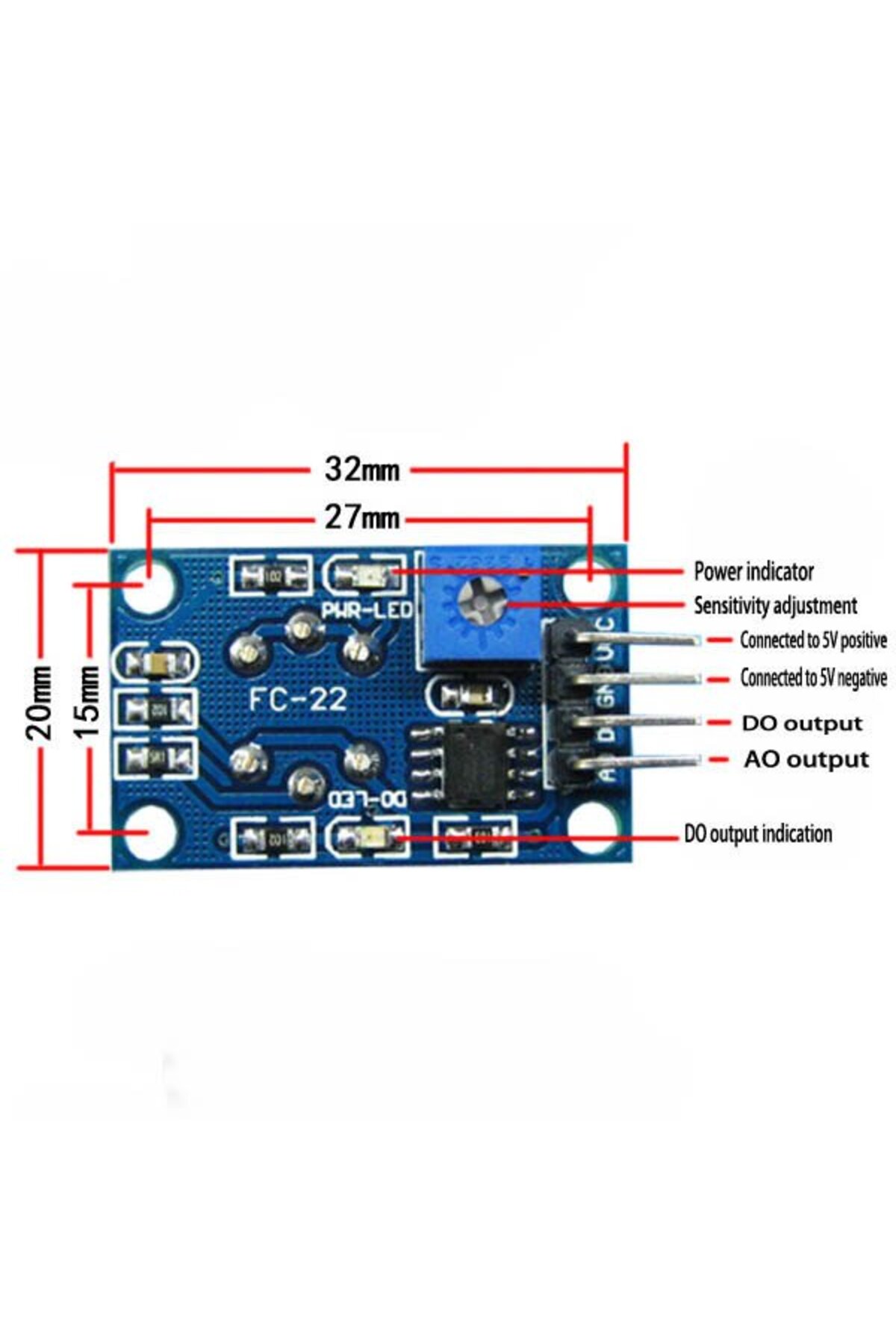

• Kart beslemesi: regüle 5 V; uçlar VCC, GND, AO, DO; dijital eşik trimpotla ayarlanır.

Bağlantı ve kullanım

• Kartı yeterli akım sağlayan regüle 5 V kaynaktan besleyin. AO ucunu sınırları uygun ADC girişine bağlayın; 3,3 V ADC için gerekirse gerilim bölücü kullanın.

• DO çıkışını dijital girişte izleyerek trimpot eşiğini kontrollü testte ayarlayın. Aktif seviyeyi gerçek kartta ölçün.

• İlk kullanım koşullandırmasından sonra her açılışta çıkışın kararlı hale gelmesini bekleyin. Referans gaz ve bilinen koşullarla kalibrasyon yapmadan ppm sonucu vermeyin.

Dikkat edilmesi gerekenler

• Sensör çalışma sırasında ısınır. Patlayıcı ortamda deney yapmayın; yanıcı gazı kontrolsüz salarak test etmeyin.

• Bu hobi bileşeni, sertifikalı gaz alarmının veya can güvenliği ölçüm cihazının yerine geçmez. Nem, sıcaklık, yaşlanma ve diğer gazlar sonucu etkiler.
