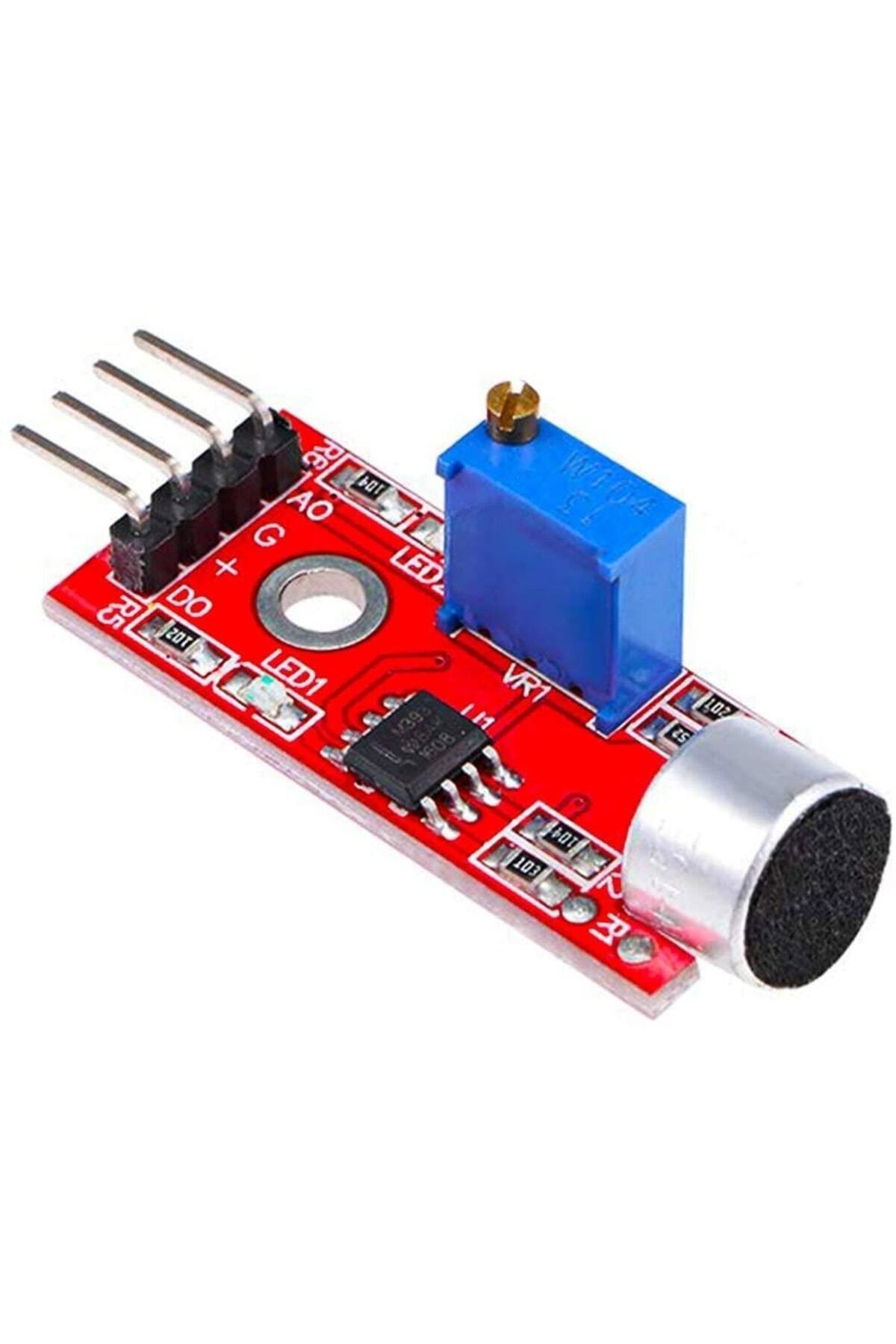

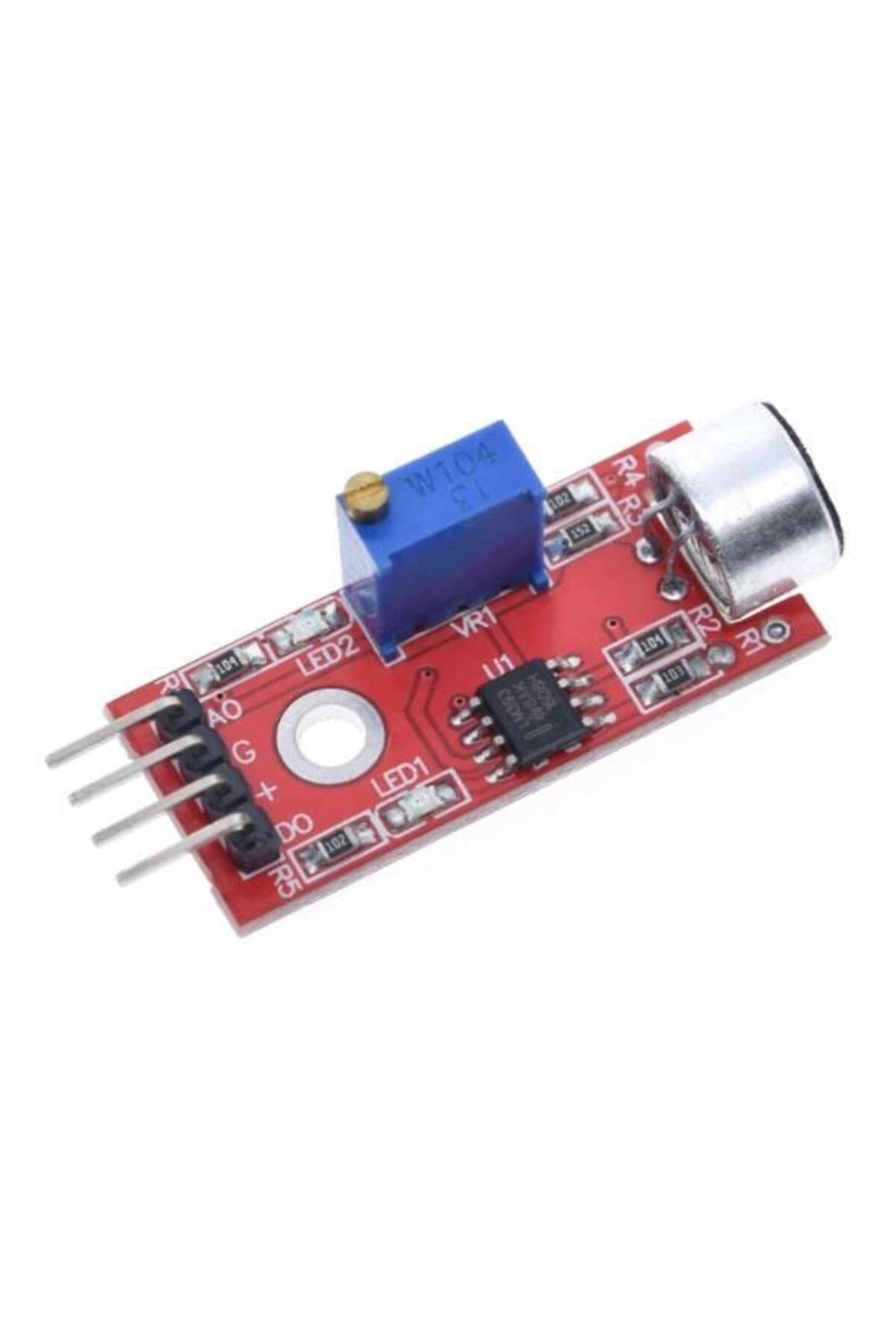

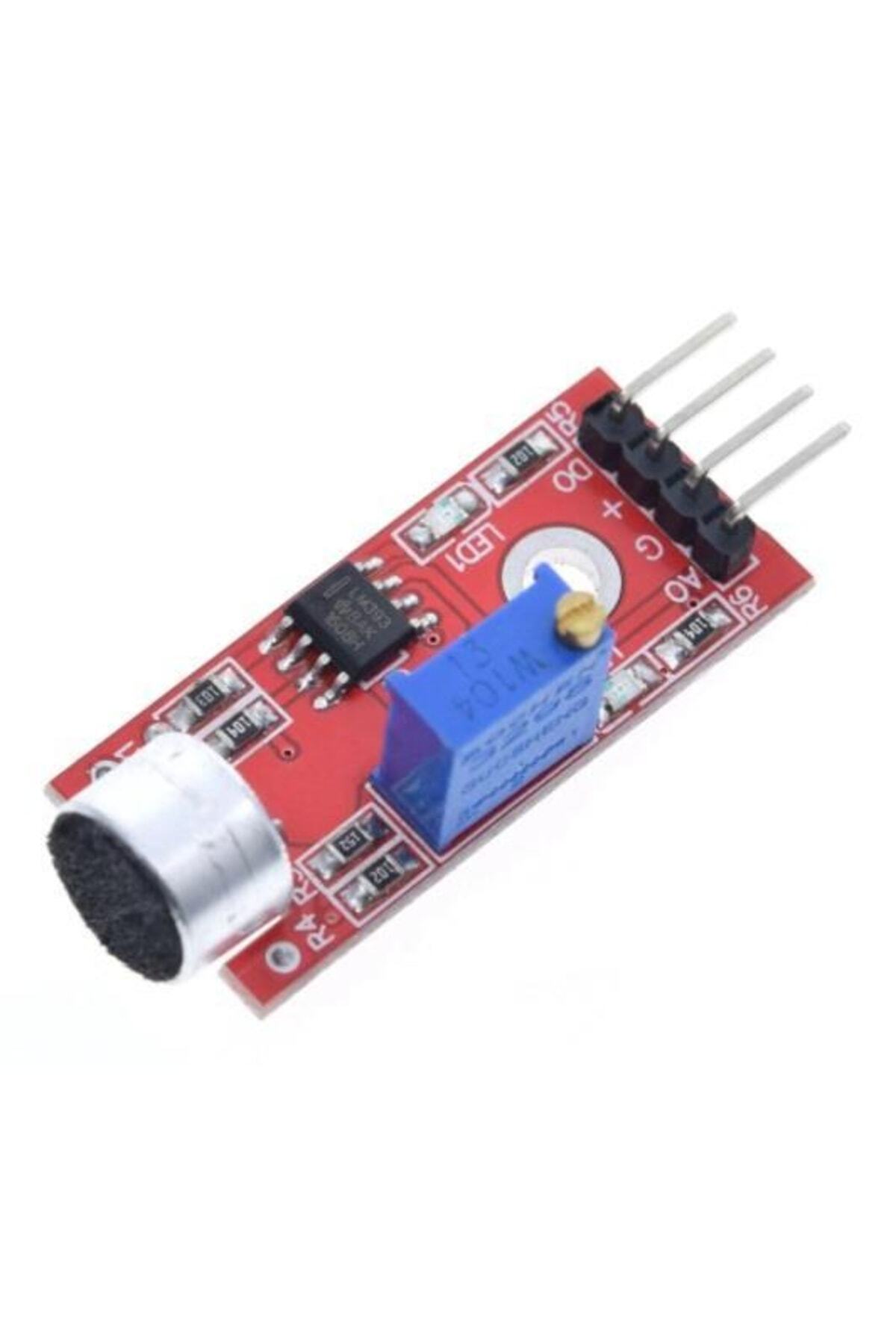

Dört pinli mikrofon sensör modülü, çevredeki ses değişimlerini analog çıkış ve ayarlanabilir eşik üzerinden dijital işaret olarak sunar. Alkışla komut, sesle tetiklenen ışık ve robotik deneylerde kullanılabilir.
Trimpot, algılanacak olayın eşiğini ayarlamaya yardımcı olur. Bu düşük maliyetli kart kalibre desibelmetre değildir. Algılama, mikrofon uzaklığına, ortam gürültüsüne ve beslemeye bağlıdır; konuşma tanıma işlevi kendi başına bulunmaz.
Teknik özellikler
Besleme: 3,3–5 V DC.
Algılayıcı: elektret mikrofon.
Karşılaştırıcı: LM393 sınıfı.
Bağlantı: VCC, GND, AO ve DO.
Çıkış: analog mikrofon işareti ve dijital eşik.
Eşik ayarı: karttaki trimpot.

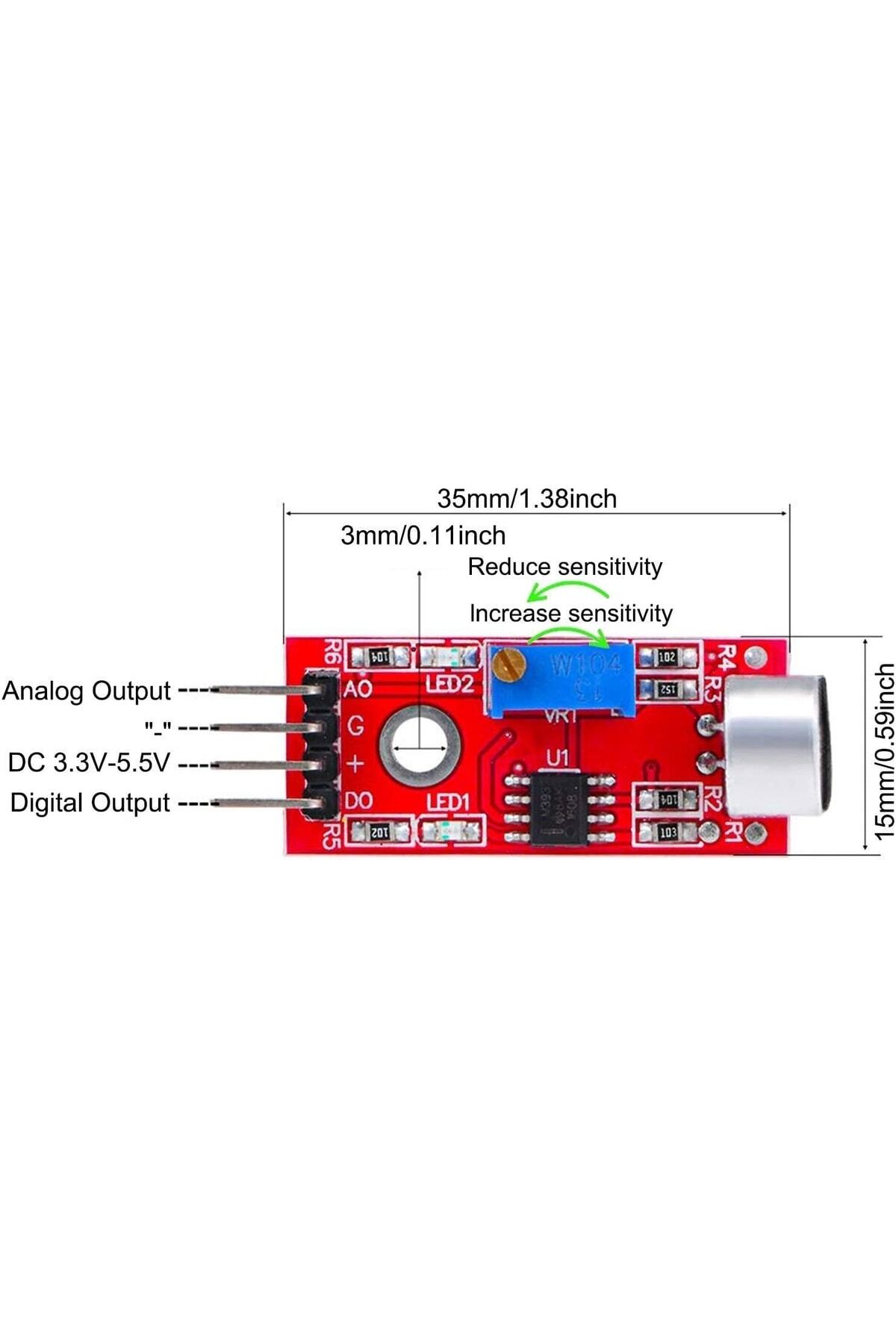

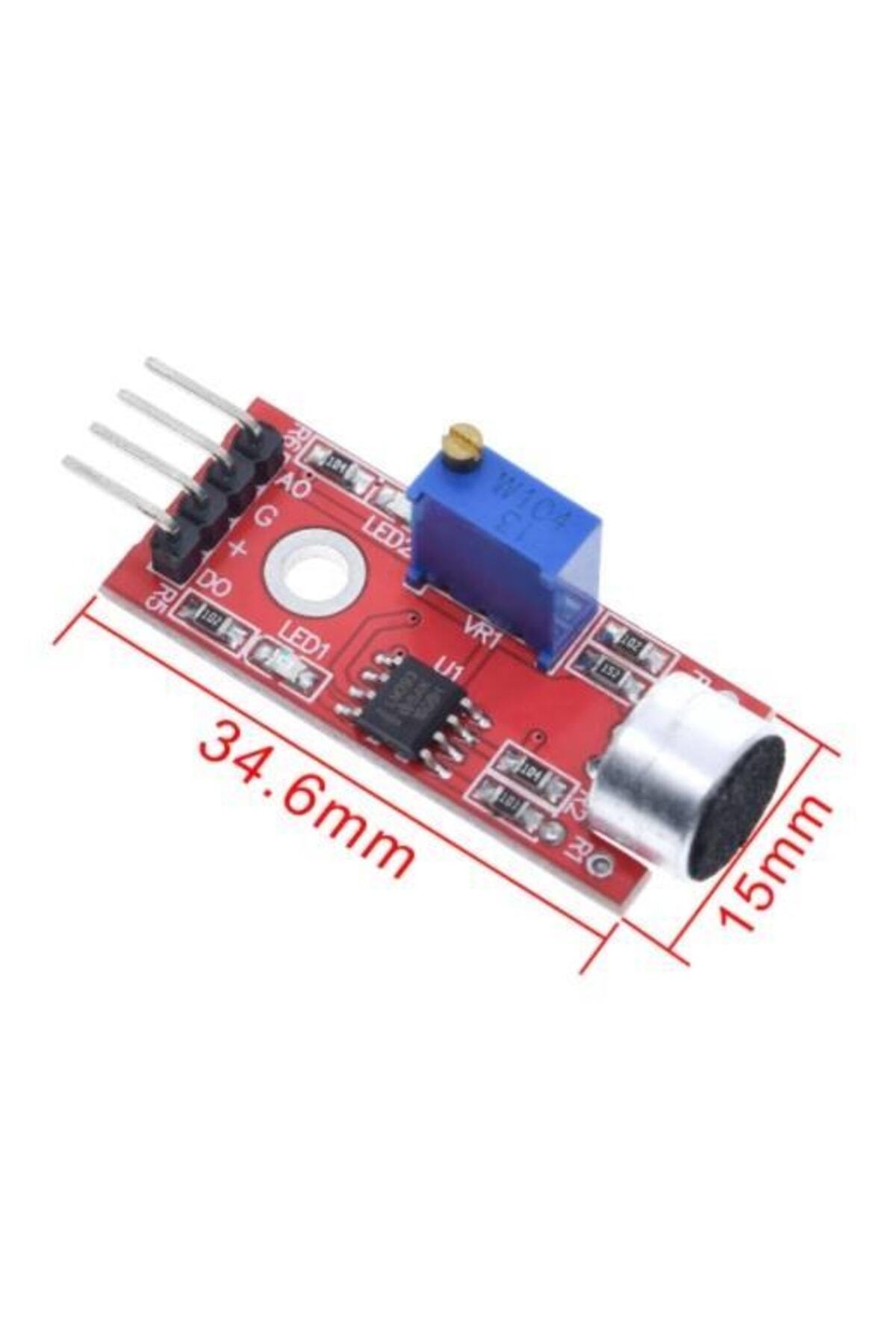

PCB sınıfı: yaklaşık 32–35 × 15–17 mm; mekanik tasarımda gerçek kart ölçülmelidir.
Bağlantı ve kullanım
VCC ve GND bağlantısını yapın; kart ve mikrodenetleyici ortak GND kullanmalıdır.
DO/OUT ucunu dijital girişte izleyin. Ortam sessizken başlangıç durumu belirleyip alkış gibi kısa bir olayla trimpotu ayarlayın.
AO ucunu ADC sınırını aşmadan okuyun; analog çıkış gerilimdir, 0–1023 gibi sayılar kullanılan ADC’nin dönüşüm sonucudur.
Dikkat edilmesi gerekenler
5 V beslemede çıkışın 3,3 V girişe uygun olduğunu varsaymayın; seviyeyi ölçün veya dönüştürün.
Dijital tetik yönü kart revizyonuna bağlı olabildiğinden LOW/HIGH durumunu test edin. Çıkışla yükü doğrudan sürmeyin.
