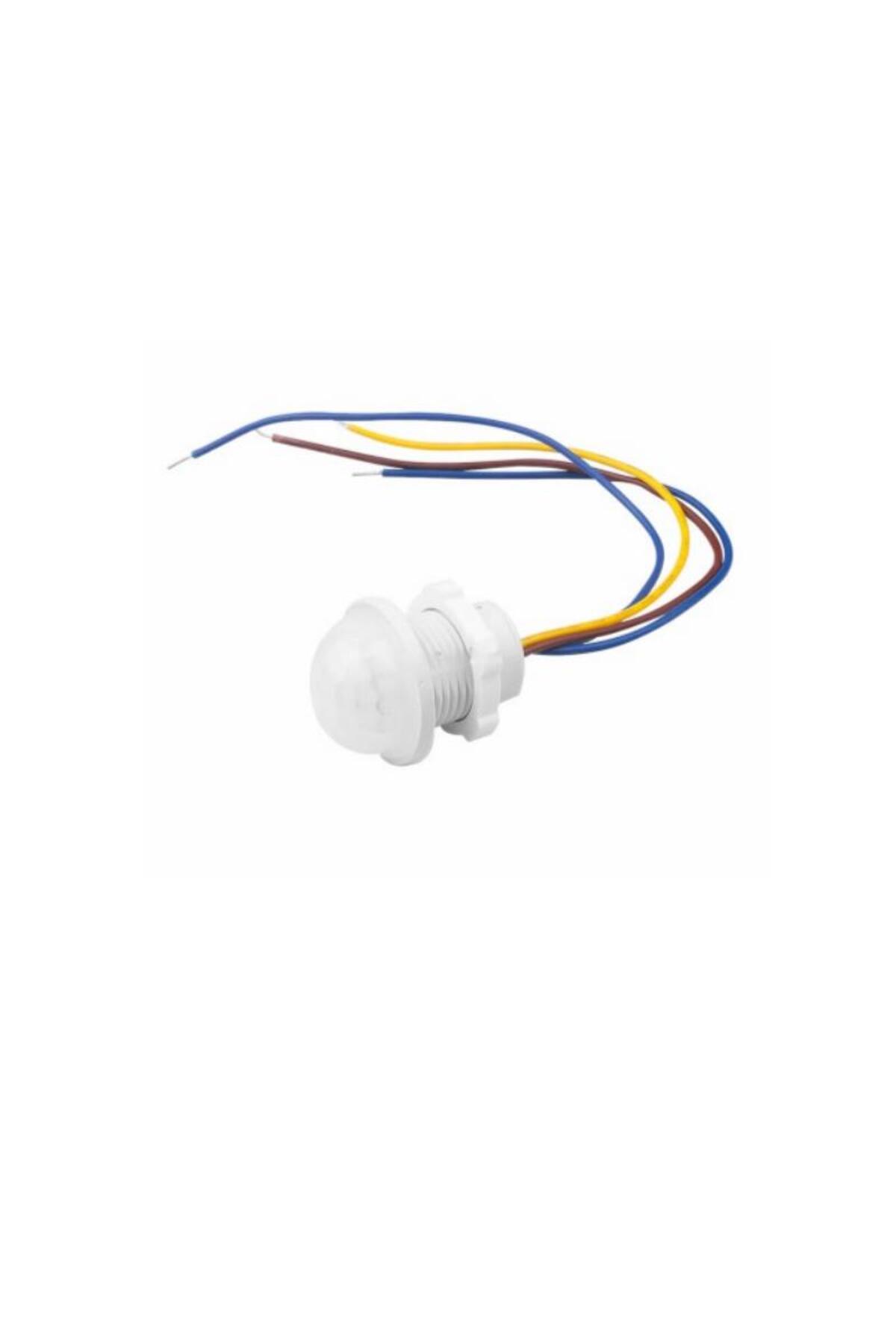

Mini PIR hareket sensörü, görüş alanındaki kızılötesi değişimleri algılayarak bağlı aydınlatmayı otomatik çalıştırmak için kullanılır. Koridor, dolap veya benzeri uygulamalarda lamba kontrolüne yardımcı olur. Fotoğraftaki parça küçük, yuvarlak algılama başlığına ve kablolu bağlantıya sahiptir.
Hareketten sonra yükü yaklaşık 45 saniye açık tutan sınıftadır. Bu modelin çalışma biçimi, daha büyük gövdeli ve üç ayrı süre seçeneği bulunan sensörlerle aynı kabul edilmemelidir. PIR algılama hareket gerektirir; hareketsiz bir kişinin sürekli varlığını güvenilir şekilde takip eden sensör değildir.
Teknik özellikler
Besleme sınıfı: 220 V AC şebeke.
Algılama: pasif kızılötesi hareket tespiti.

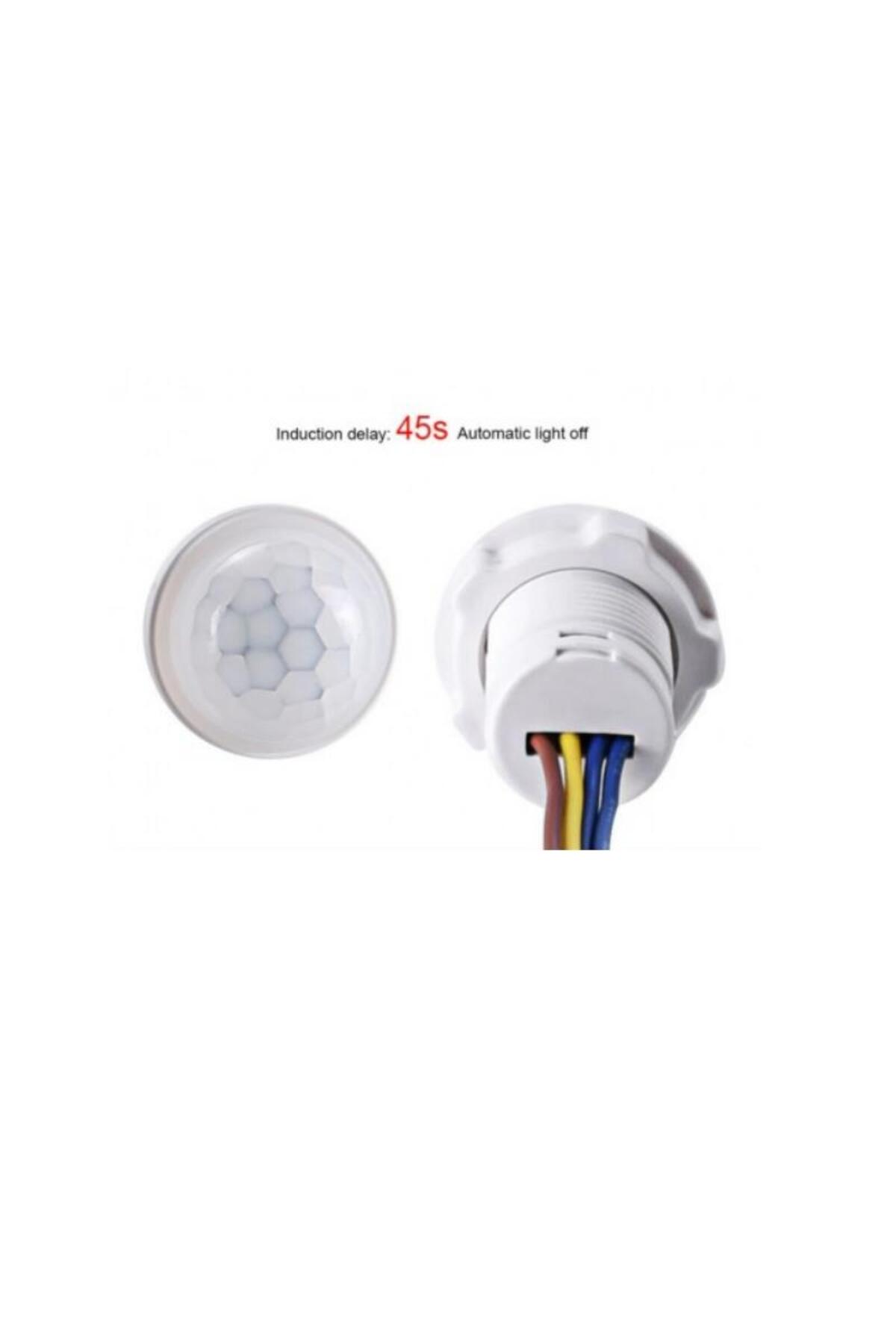

Gecikme: yaklaşık 45 saniye, model davranışına bağlı.
Yük sınıfı: 40 W altındaki uygun aydınlatmalar; LED sürücüsünün ilk kalkış akımı da sınırlayıcıdır.
Gövde: mini, yuvarlak algılama başlıklı kablolu tip.
Yaklaşık algılama mesafesi: uygun koşullarda 4–6 m; ortam ve yerleşime bağlıdır.

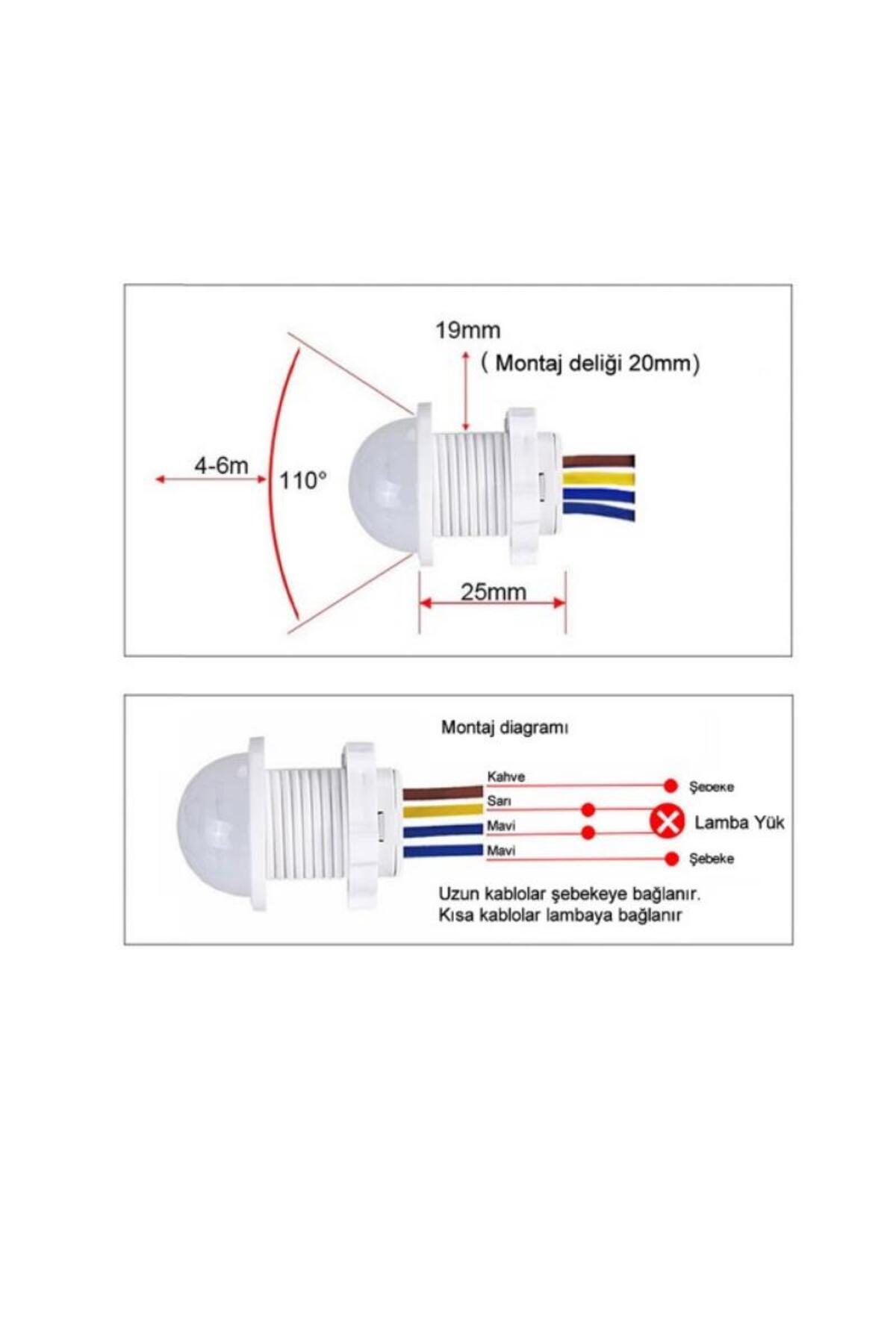

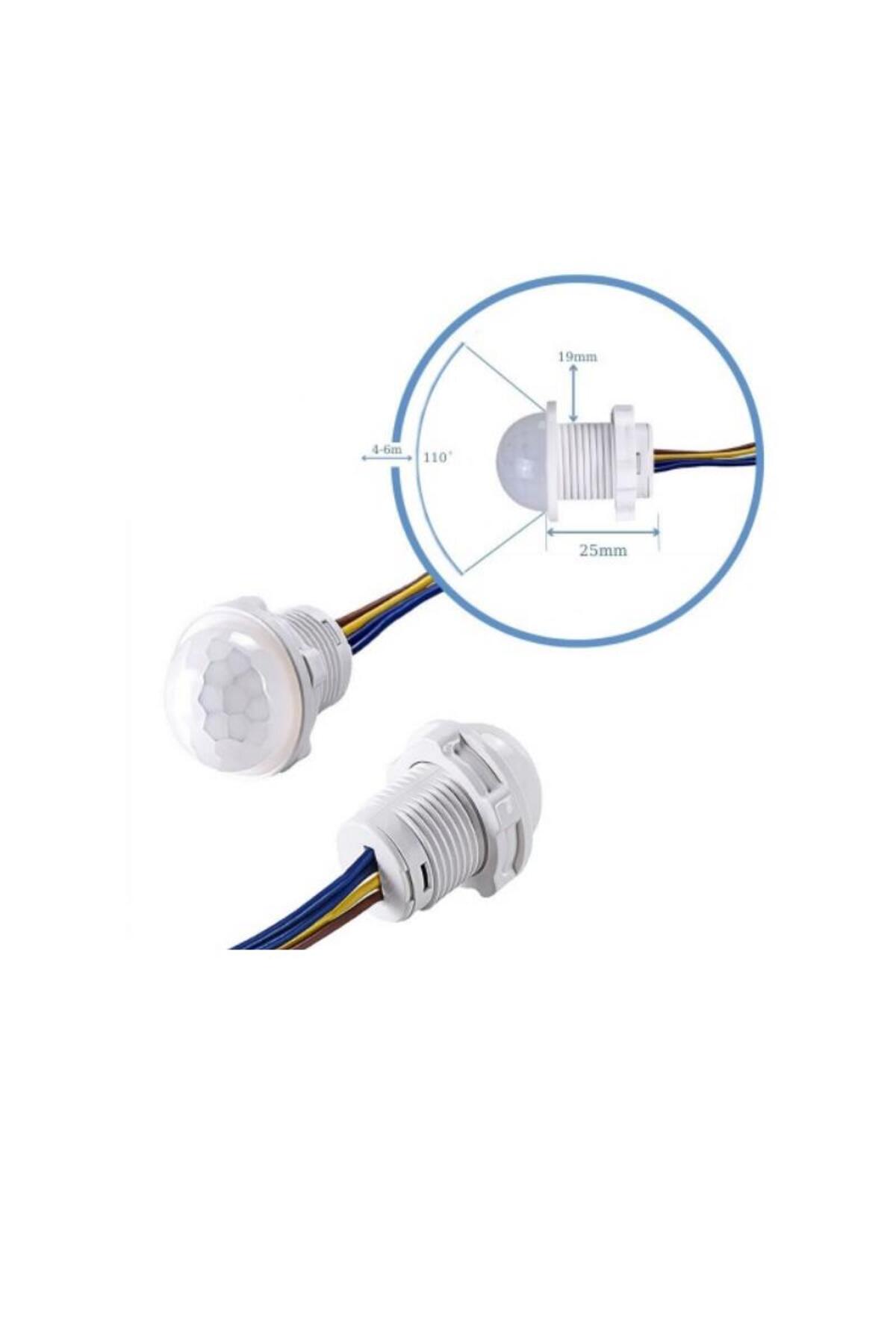

Fotoğraftaki nominal gövde ölçüleri: yaklaşık 19 mm dış çap, 25 mm gövde boyu; montaj deliği 20 mm sınıfı.
Fotoğraftaki algılama açısı: yaklaşık 110°; montaj ve ortamla değişir.
Bağlantı ve kullanım
Bağlantıyı şebeke enerjisi kesilmişken yetkin kişi yapmalıdır. Kaynağın fazı, nötrü ve lambaya giden anahtarlanan hattı yalnız ürünün kendi şemasına göre belirleyin.
Kablo rengi veya uzunluğunu tek başına pin görevi kabul etmeyin. Uygun yalıtım, klemens, sigorta ve kapalı muhafaza kullanın.
Önce küçük ve uyumlu bir lambayla algılama, kapanma süresi ve tekrar tetiklemeyi sınayın. Algılama başlığını doğrudan ısı kaynaklarına veya yoğun hava akımına çevirmeyin.
Ürün fotoğrafındaki şemada uzun kahverengi/mavi çift şebekeye, kısa sarı/mavi çift lambaya gösterilmiştir. Bu renk düzenini ancak stok şeması birebir eşleşiyorsa kullanın; iki mavi ucu görevini doğrulamadan değiştirmeyin.
Dikkat edilmesi gerekenler
40 W sınırı tüm LED sürücülerinde sorunsuz anahtarlama garantisi değildir. Motor, ısıtıcı ve yüksek güçlü projektör için genel uyumluluk verilmez.
Kablo ve gövde için su geçirmezlik belgelenmedi. Açıkta ve nemli ortamda kullanmayın; şebeke uçlarına enerji varken dokunmayın.
