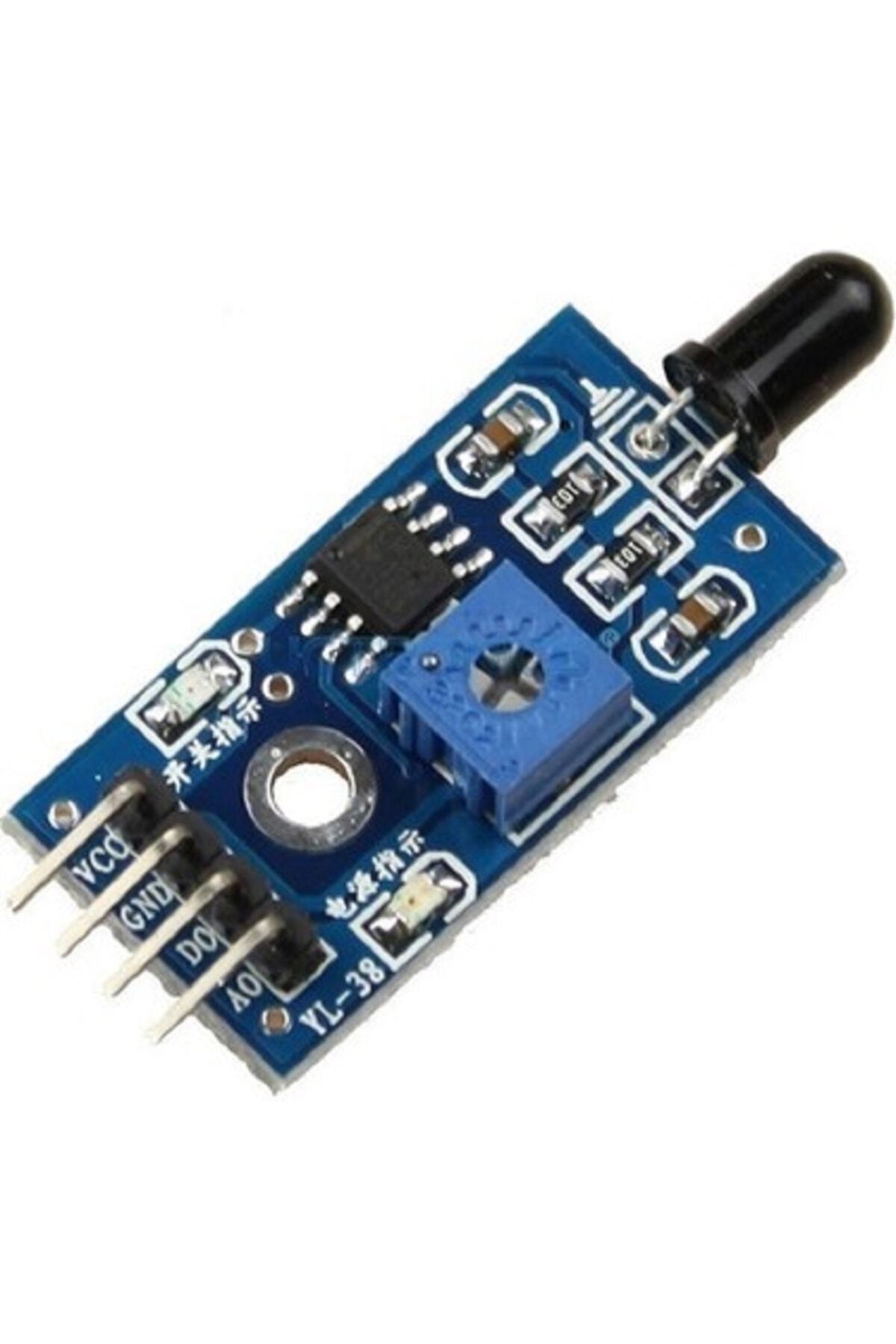

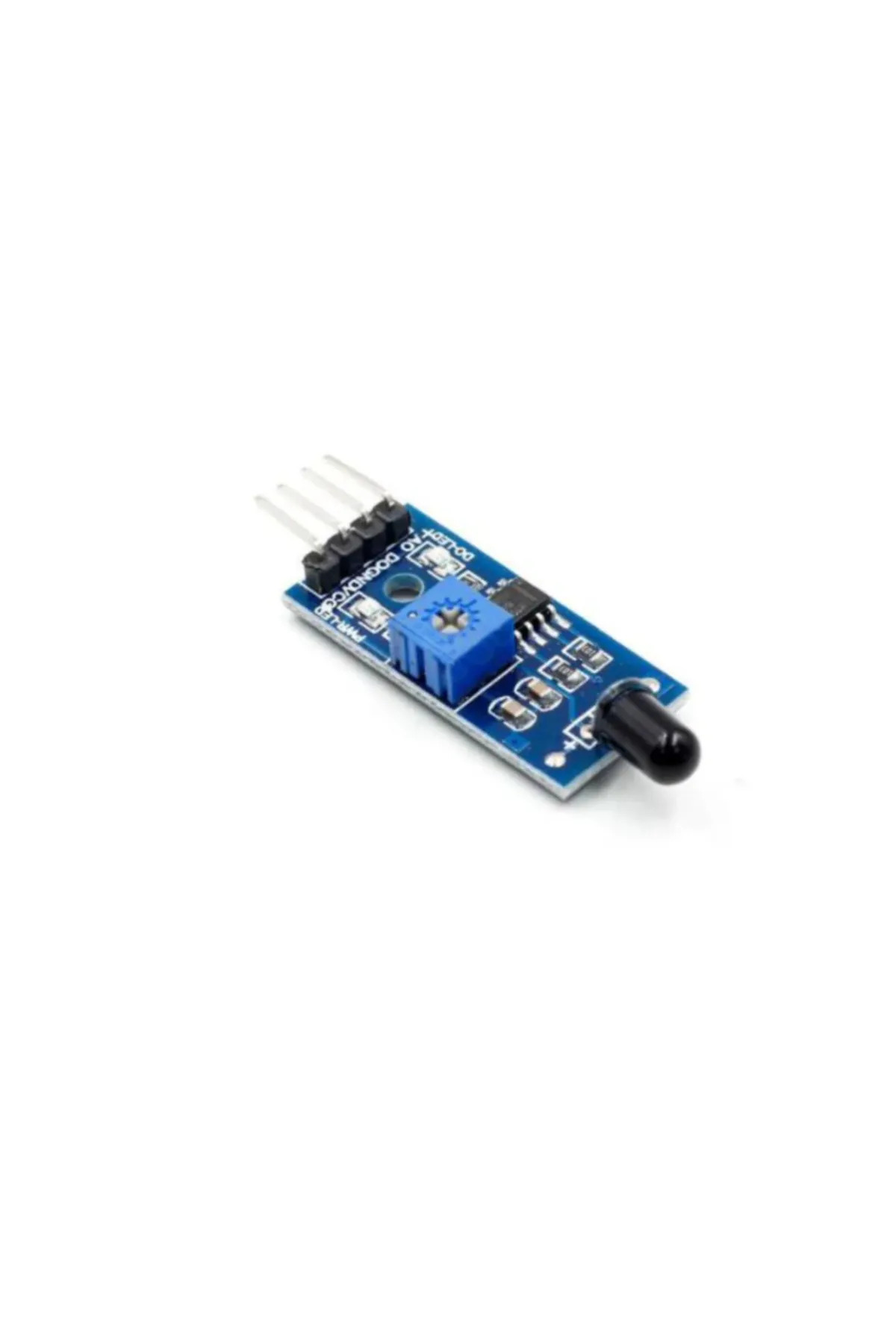

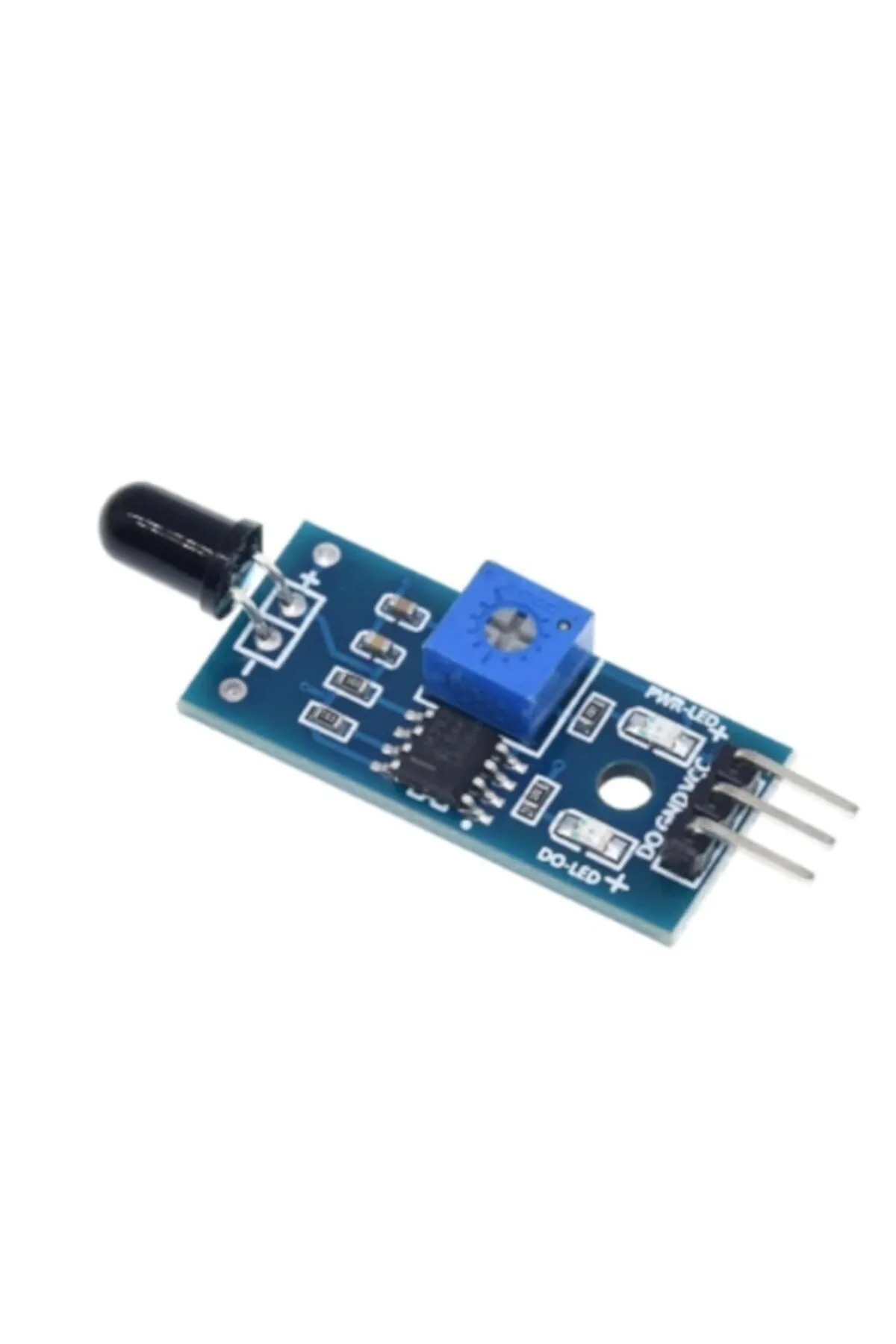

4 pinli alev algılama modülü, alevden yayılan yakın kızılötesi ışığa tepki vererek mikrodenetleyiciye analog veya dijital işaret sağlar. Yangın söndürme robotu denemeleri, optik algılama eğitimi ve alev varlığının deneysel izlenmesi için kullanılabilir.
Karttaki trimpot, dijital çıkışın hangi algılama seviyesinde durum değiştireceğini ayarlar. Sensör sıcaklığı ölçmez; güneş, akkor lamba ve diğer kızılötesi kaynaklara da tepki verebilir. Bu nedenle algılama mesafesi ve eşik gerçek kullanım ortamında denenmelidir.
Teknik özellikler
Besleme: 3,3–5 V DC.
Algılayıcı: yakın kızılötesine duyarlı optik alıcı.
Karşılaştırıcı: LM393 sınıfı.
Çıkışlar: AO analog ve DO dijital.
Bağlantılar: VCC, GND, DO, AO; gerçek PCB baskısını izleyin.
Dijital eşik: karttaki trimpot ile ayarlanır.
Yaklaşık kart sınıfı: 32 × 14 mm.
Bağlantı ve kullanım
VCC ve GND uçlarını uygun regüle kaynağa bağlayın. Mikrodenetleyiciyle ortak GND kullanın.
AO ucunu uygun ADC girişine, DO ucunu dijital girişe bağlayın. 5 V beslemede çıkış seviyesini 3,3 V giriş sınırıyla karşılaştırın; gerekirse seviye çevirin.
Doğrudan aleve yaklaştırmadan kontrollü bir ışık/alev deneyi yapın. DO durumunu izleyip trimpotla eşiği ayarlayın; aktif LOW/HIGH davranışını yazılımda test sonucuna göre seçin.
Dikkat edilmesi gerekenler
Algılama açısı ve menzil alev büyüklüğüne, ortam ışığına ve kart varyantına bağlıdır. 80 cm veya 1 m kesin tespit garantisi olarak kullanılmaz.
Modülü aleve ve yüksek sıcaklığa maruz bırakmayın. Sertifikalı yangın alarmı veya can güvenliği sisteminin yerine kullanılmaz.
