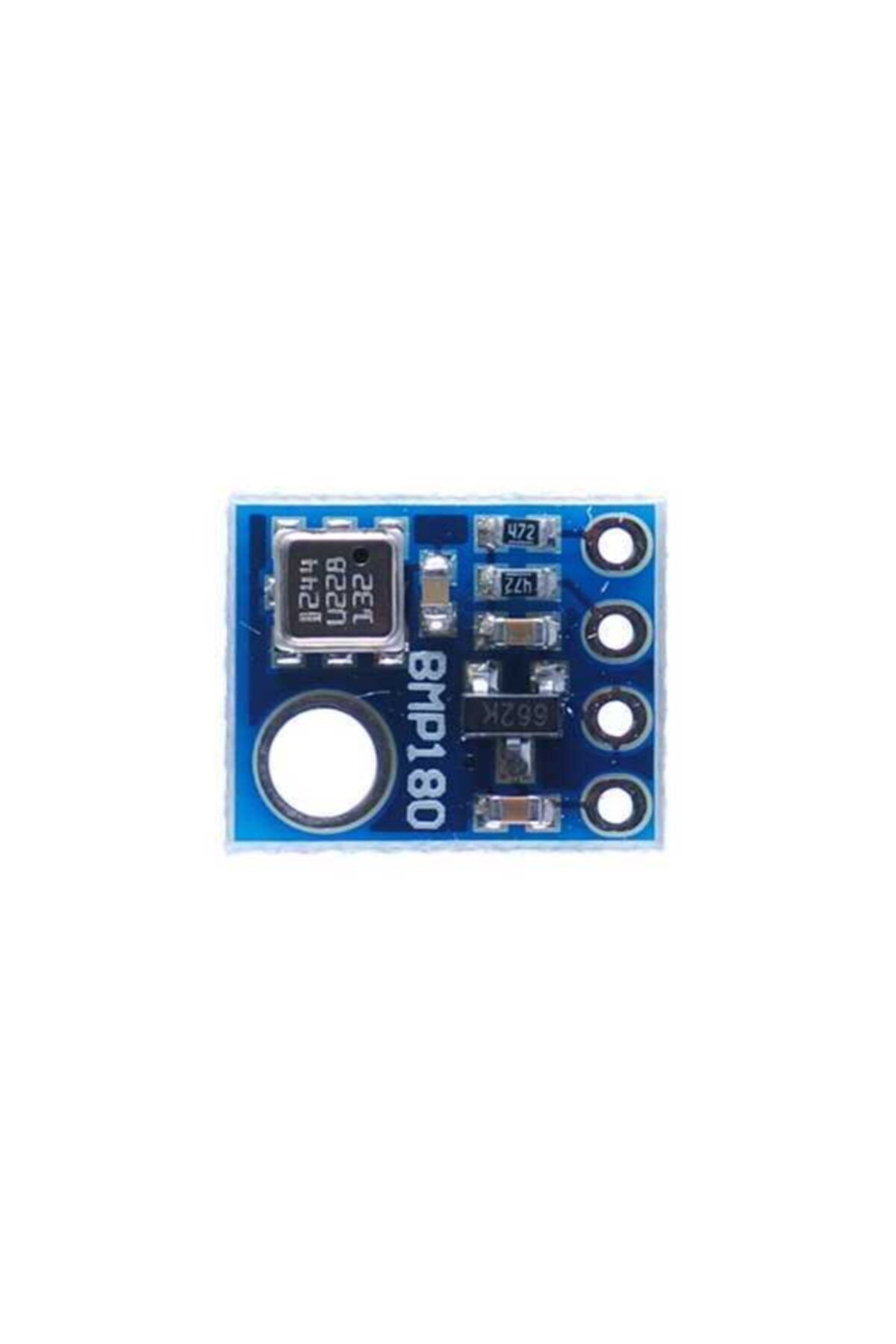

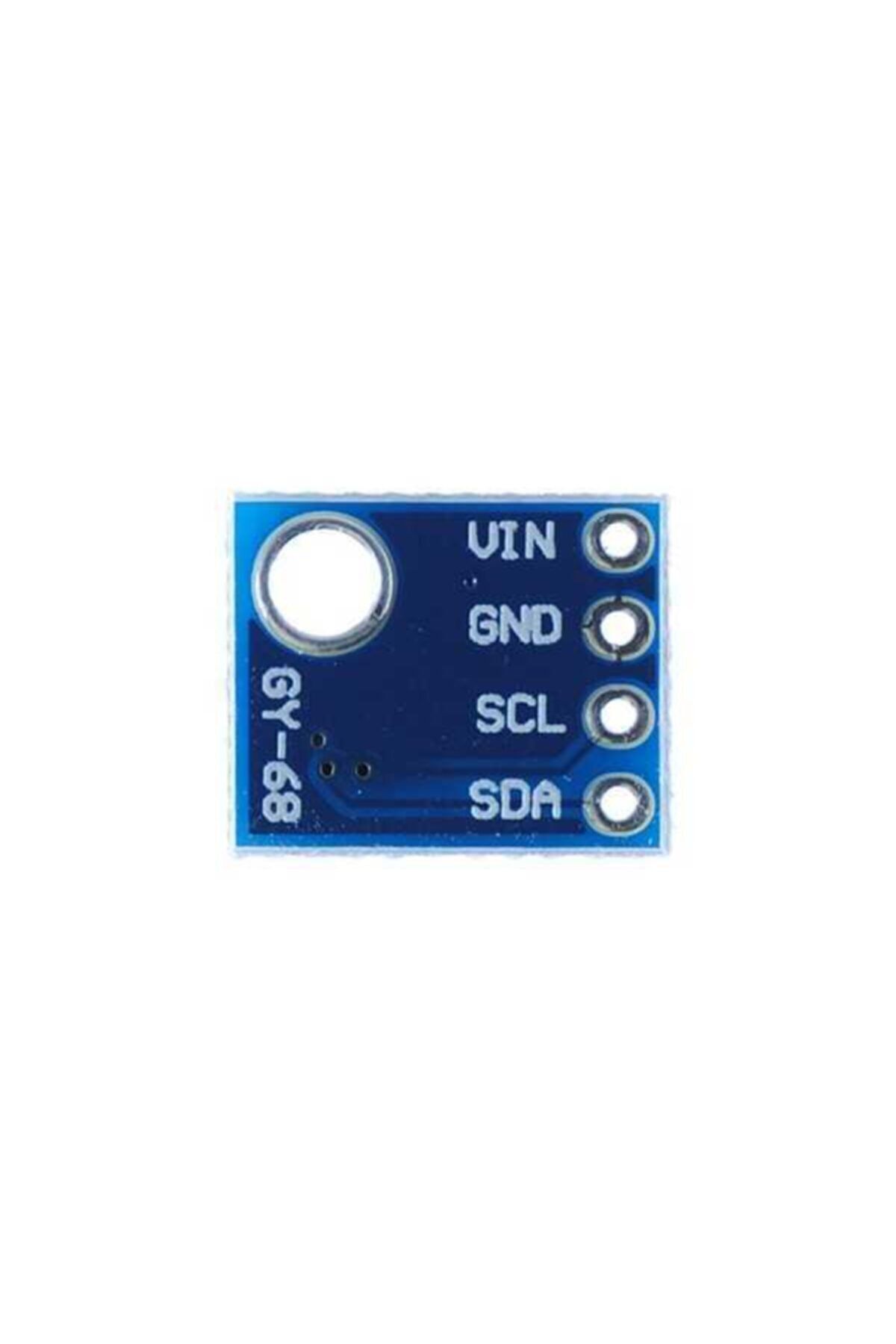

BMP180 basınç sensörü modülü, atmosfer basıncını ve sıcaklığı dijital olarak ölçmek için kullanılır. Arduino hava durumu istasyonu, barometrik veri kaydı ve basınç değişiminden yükseklik hesaplama projelerine uygundur.
Teknik özellikler
Sensör: Bosch BMP180.
Basınç ölçüm aralığı: 300–1100 hPa.
Haberleşme: I2C.
Yedi bit I2C adresi: 0x77.
Sensör entegresi besleme aralığı: 1,8–3,6 V.
Kart için önerilen bağlantı: 3,3 V besleme ve mantık seviyesi.
Ölçümler: Atmosfer basıncı ve sıcaklık.
Ölçüm yöntemi: Fabrika kalibrasyon katsayılarıyla sayısal hesaplama.

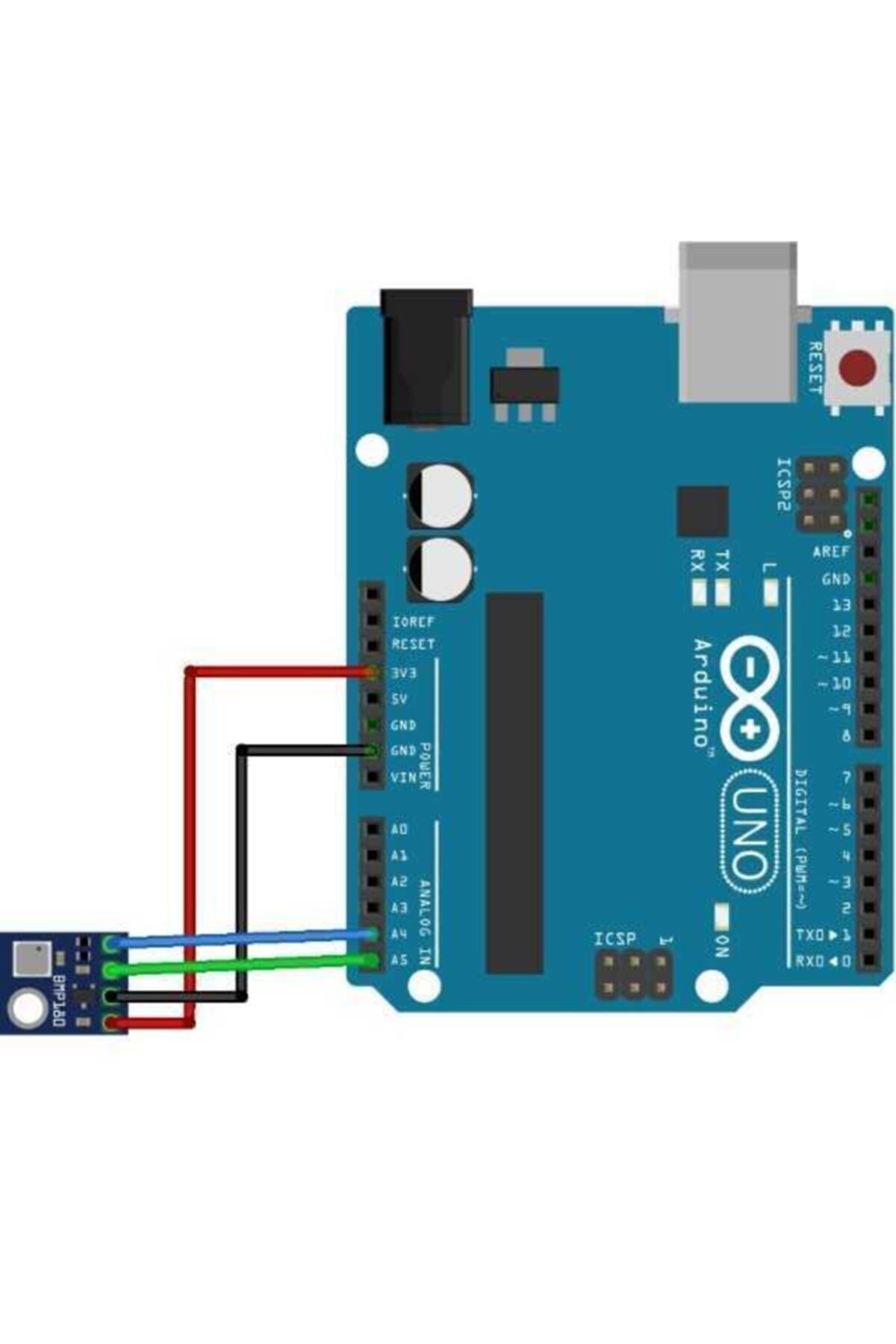

Bağlantı ve kullanım
BMP180 uyumlu kütüphane, sensörün kalibrasyon verilerini okuyarak ham ölçümleri kullanılabilir değerlere çevirir. Sensörün rakımı doğrudan ölçmediği unutulmamalıdır. Yükseklik hesabı, ölçülen basınç ve referans deniz seviyesi basıncı üzerinden yapılır; hava koşulları değiştiğinde hesaplanan rakım da değişebilir.
Sıcaklık verisi hem sensörün basınç hesabında hem temel izleme uygulamalarında kullanılabilir. Kart, regülatör ve işlemci gibi ısı kaynaklarından uzak tutulmalıdır. Basınç algılama bölümü ortam havasıyla temas edebilmeli, su ve kirden korunmalıdır. Modül nem ölçmez ve su basıncı sensörü olarak kullanılmamalıdır.
