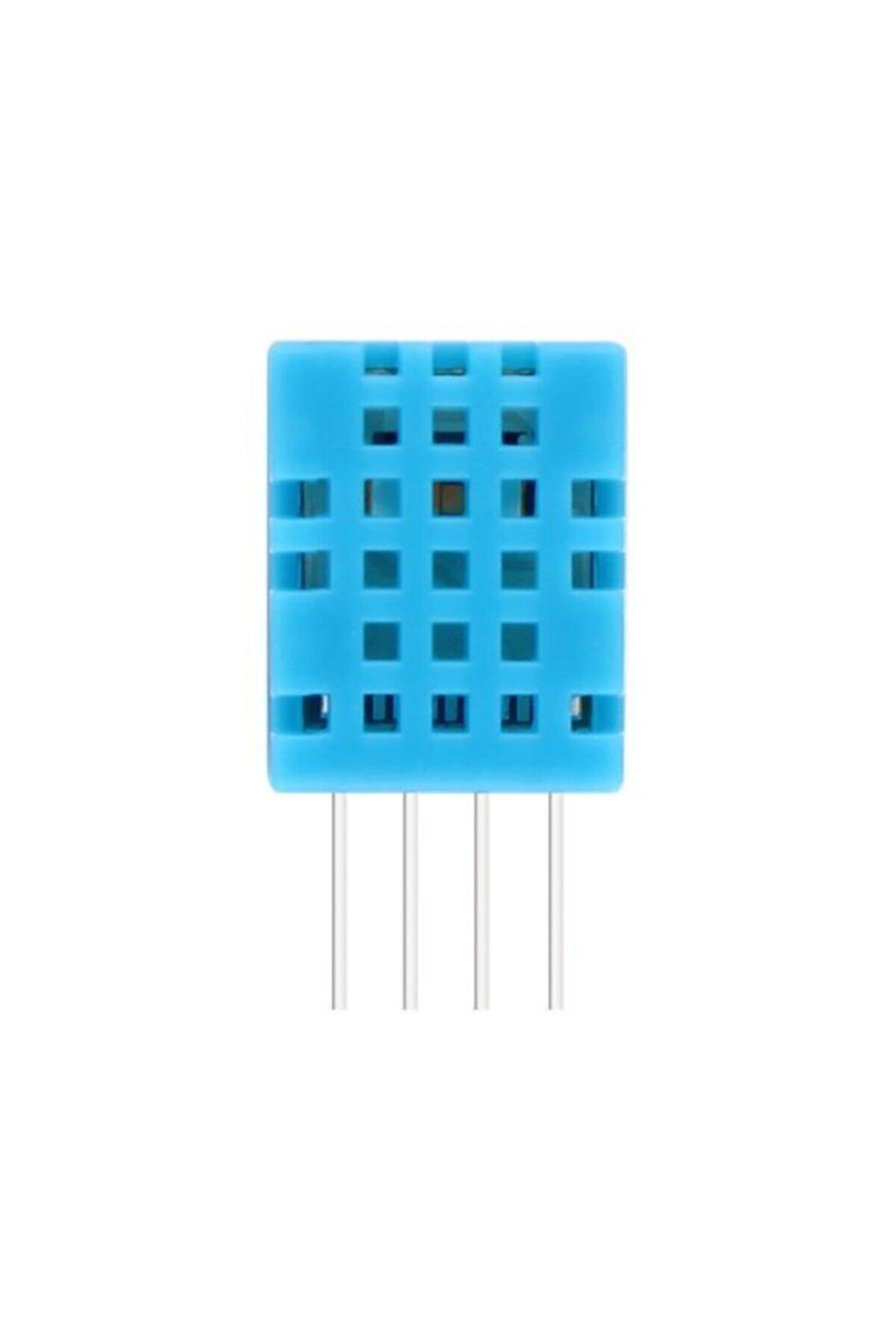

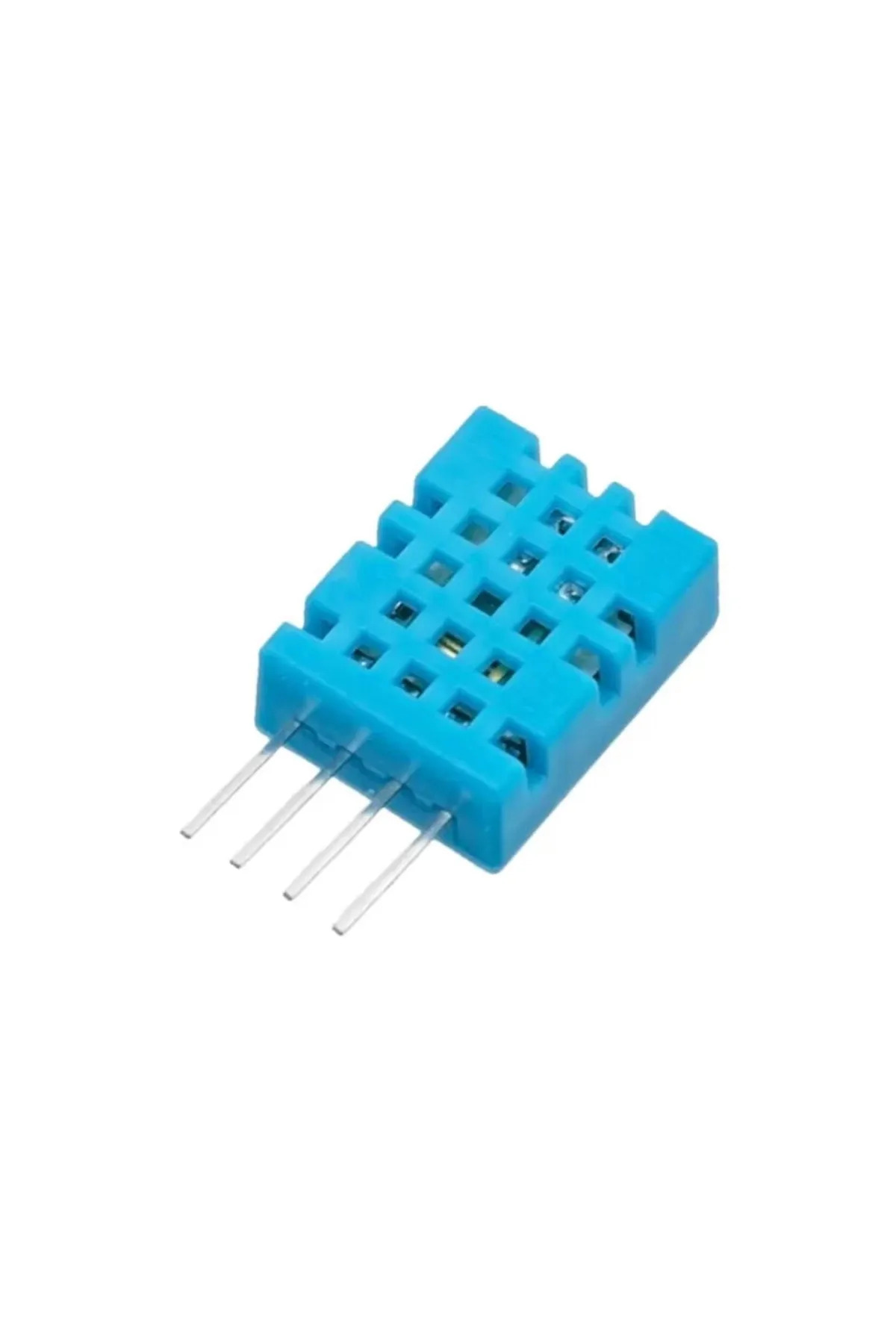

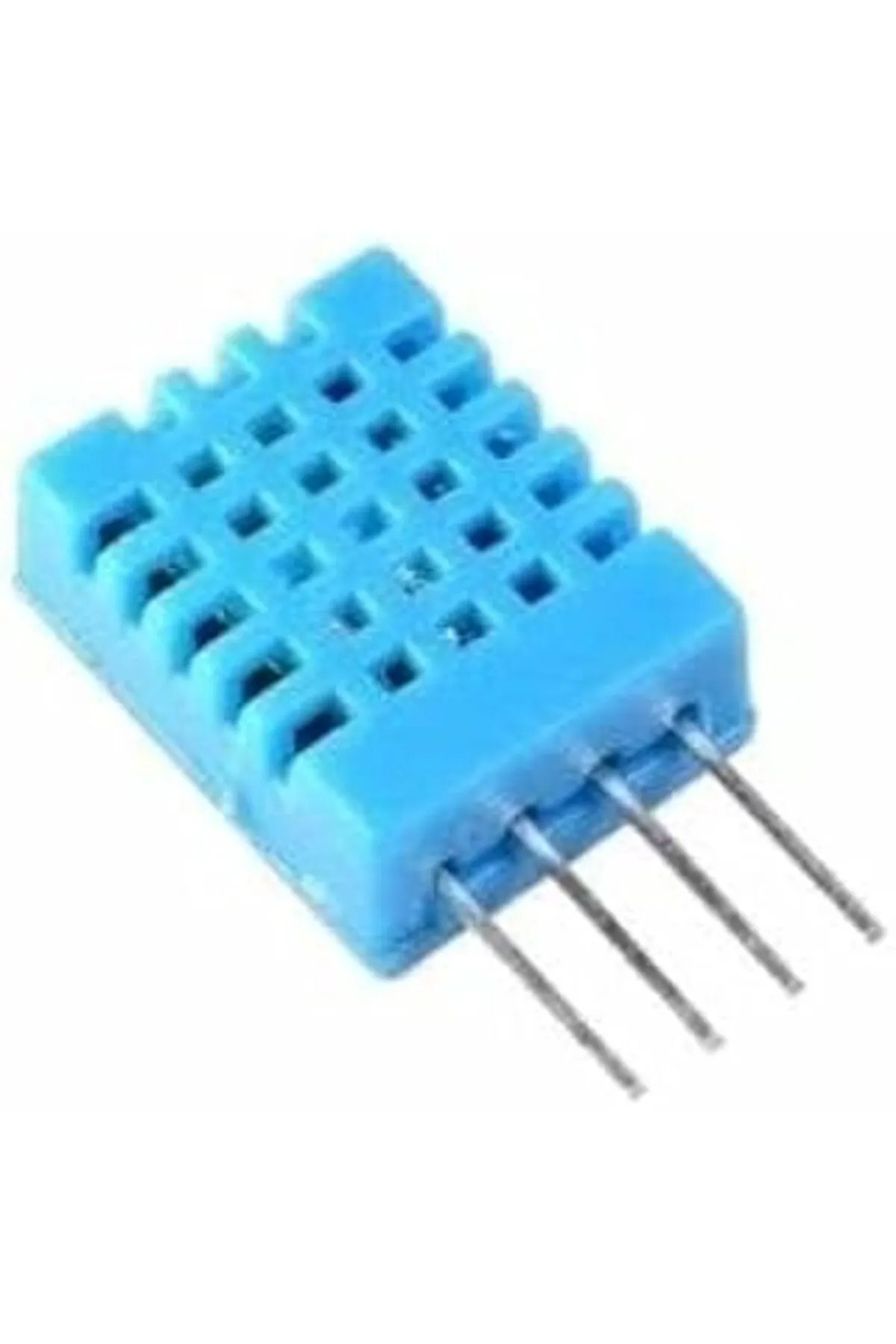

DHT11 sıcaklık ve nem sensörü, ortamın sıcaklık ve bağıl nem bilgisini dijital olarak sağlayan bir sensördür. Bu ürün taşıyıcı kartlı modül değil, dört bacaklı sensör elemanıdır. Özel PCB, breadboard ve eğitim devrelerinde kullanılabilir.
Teknik özellikler
Sensör tipi: DHT11.
Fiziksel bağlantı: Dört pin.
Kullanılan hatlar: VDD, DATA ve GND; bir pin bağlantısızdır.
Nominal besleme: 5 V.
Sıcaklık ölçüm aralığı: 0–50 °C.
Nem ölçüm aralığı: %20–90 RH.
Sıcaklık doğruluğu: ±2 °C.
Nem doğruluğu: ±%5 RH.
Çözünürlük: 1 °C ve %1 RH.
Bağlantı ve kullanım
Izgaralı ön yüz kullanıcıya bakarken ve bacaklar aşağıdayken yaygın pin sırası soldan sağa VDD, DATA, NC ve GND'dir. Montajdan önce sensörün veri sayfası ve yönü kontrol edilmelidir.
Veri hattı için genellikle 4,7–10 kΩ aralığında pull-up direnci kullanılır. Direncin bağlandığı gerilim, kontrolcünün mantık giriş sınırıyla uyumlu olmalıdır. Besleme yakınına bypass kondansatörü yerleştirmek kararlılığı destekler.
DHT11 kendine özgü tek hat protokolü kullanır; I2C değildir. Okumalar arasında en az yaklaşık iki saniye bırakılmalıdır. Sensör doğrudan suya veya yoğuşmaya maruz bırakılmamalı; hassas endüstriyel nem ölçümü için daha yüksek sınıf sensörlerle karıştırılmamalıdır.
