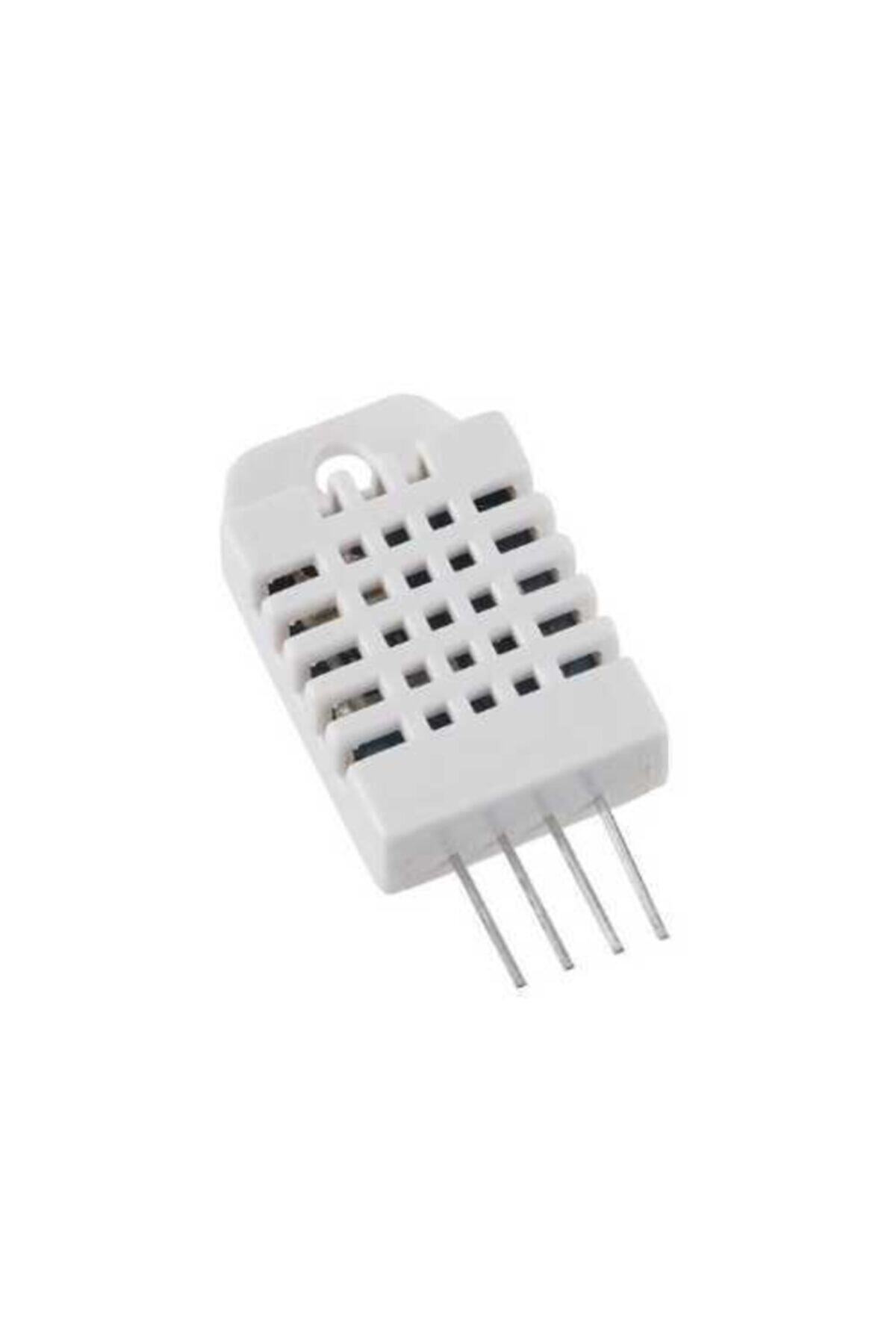

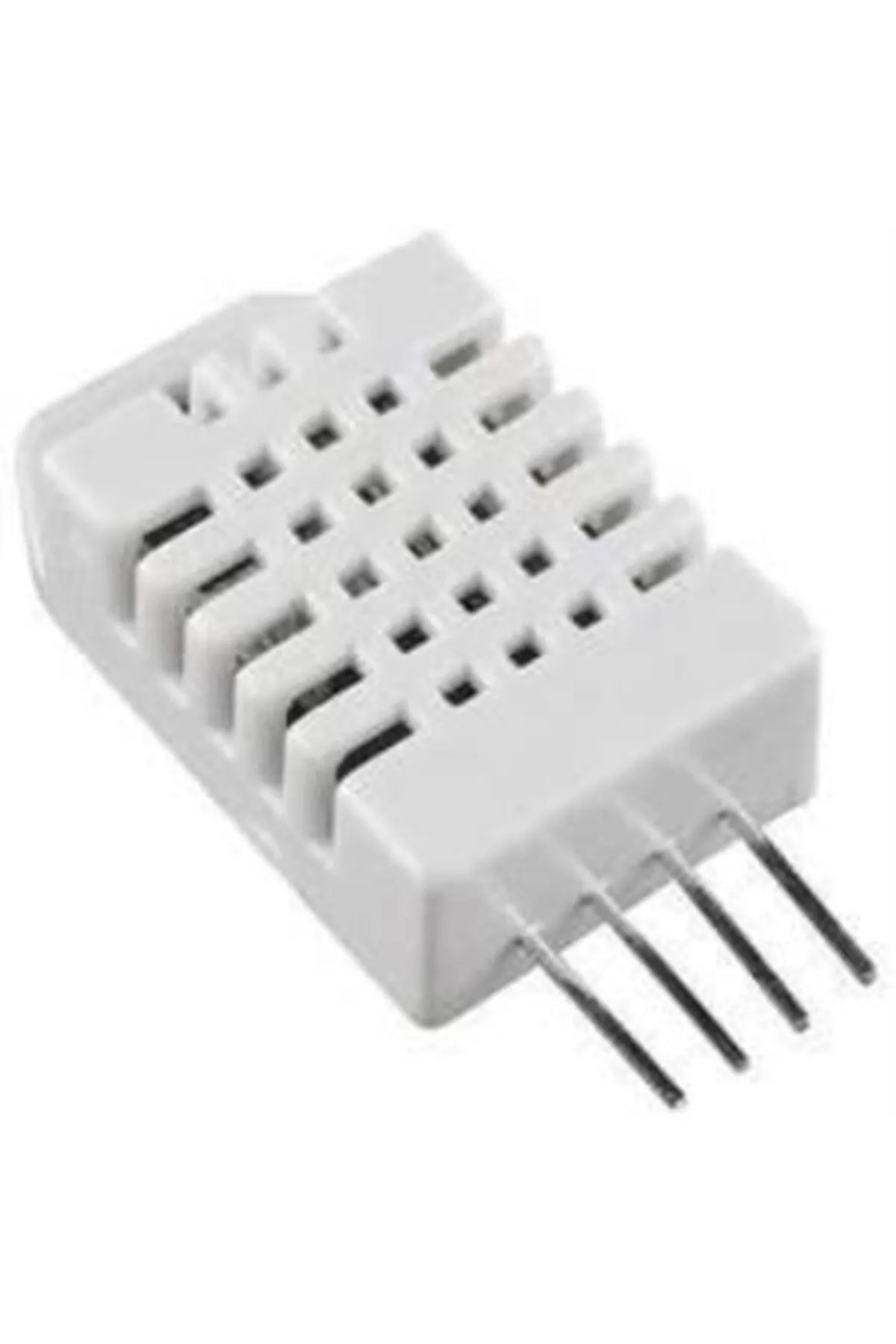

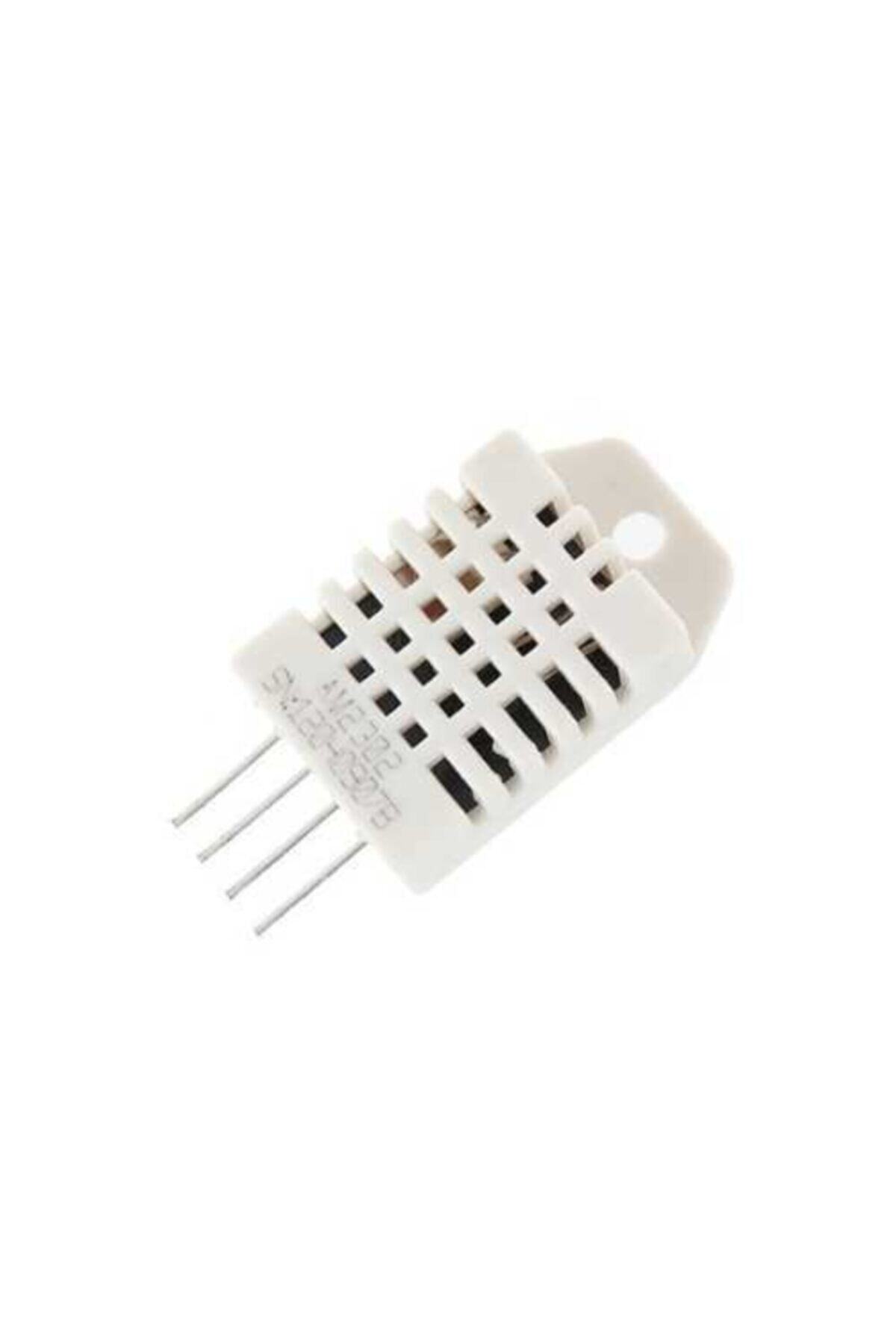

DHT22 sıcaklık ve nem sensörü, çevre havasının sıcaklığını ve bağıl nemini tek bileşende dijital veriye dönüştürür. Oda, sera ve elektronik kutu içi izleme projelerinde iki ayrı analog ölçüm devresine ihtiyaç duymadan kullanılabilir. Fotoğraftaki ürün dört bacaklı çıplak sensördür; hazır üç pinli modül değildir.
Dijital haberleşme, zamanlamaya bağlı tek veri hattı üzerinden yapılır. Sık sorgulama ölçümü hızlandırmaz; sensörün ölçüm çevrimine uygun örnekleme aralığı kullanılmalıdır. Ekranda ondalık veri bulunması, tüm koşullarda aynı doğruluk anlamına gelmez.
Teknik özellikler
Besleme: 3,3–5 V DC temkinli kullanım aralığı.
Sıcaklık ölçüm aralığı: −40…+80 °C.
Bağıl nem ölçüm aralığı: %0–100 RH; yoğuşmasız kullanım.
Nominal çözünürlük: 0,1 °C ve %0,1 RH.
Sıcaklık doğruluk sınıfı: tipik ±0,5 °C.
Nem doğruluğu: tipik ±%2 RH, bazı koşullarda ±%5 RH sınırı; koşulsuz ±%2 garanti değildir.
Örnekleme: en az 2 saniye ara.
Önden ızgaraya bakarken, bacaklar aşağıda: 1 VCC, 2 DATA, 3 NC, 4 GND.
Bağlantı ve kullanım
VCC ve GND uçlarını doğru bağlayın. DATA ile uygun lojik besleme arasına genellikle 4,7–10 kΩ pull-up direnci eklenir; çıplak sensörde bu direnç hazır varsayılmamalıdır.
Sensörün besleme yakınına bypass kondansatörü yerleştirin. DATA hattını kısa tutun ve DHT22 destekli kütüphaneyle okuyun.
İlk enerji sonrası kararlı ölçümü bekleyin. Sensörü ısı kaynaklarından, doğrudan güneşten ve damlayan sudan uzak, hava dolaşımı olan yere yerleştirin.
Dikkat edilmesi gerekenler
Sensörü sıvıya daldırmayın. Yüksek nemde yoğuşma ve kimyasal buharlar ölçümü etkileyebilir.
5 V beslemede DATA pull-up seviyesini 3,3 V mikrodenetleyicinin giriş sınırıyla uyumlu tutun; uygun seviye dönüştürme kullanın.
