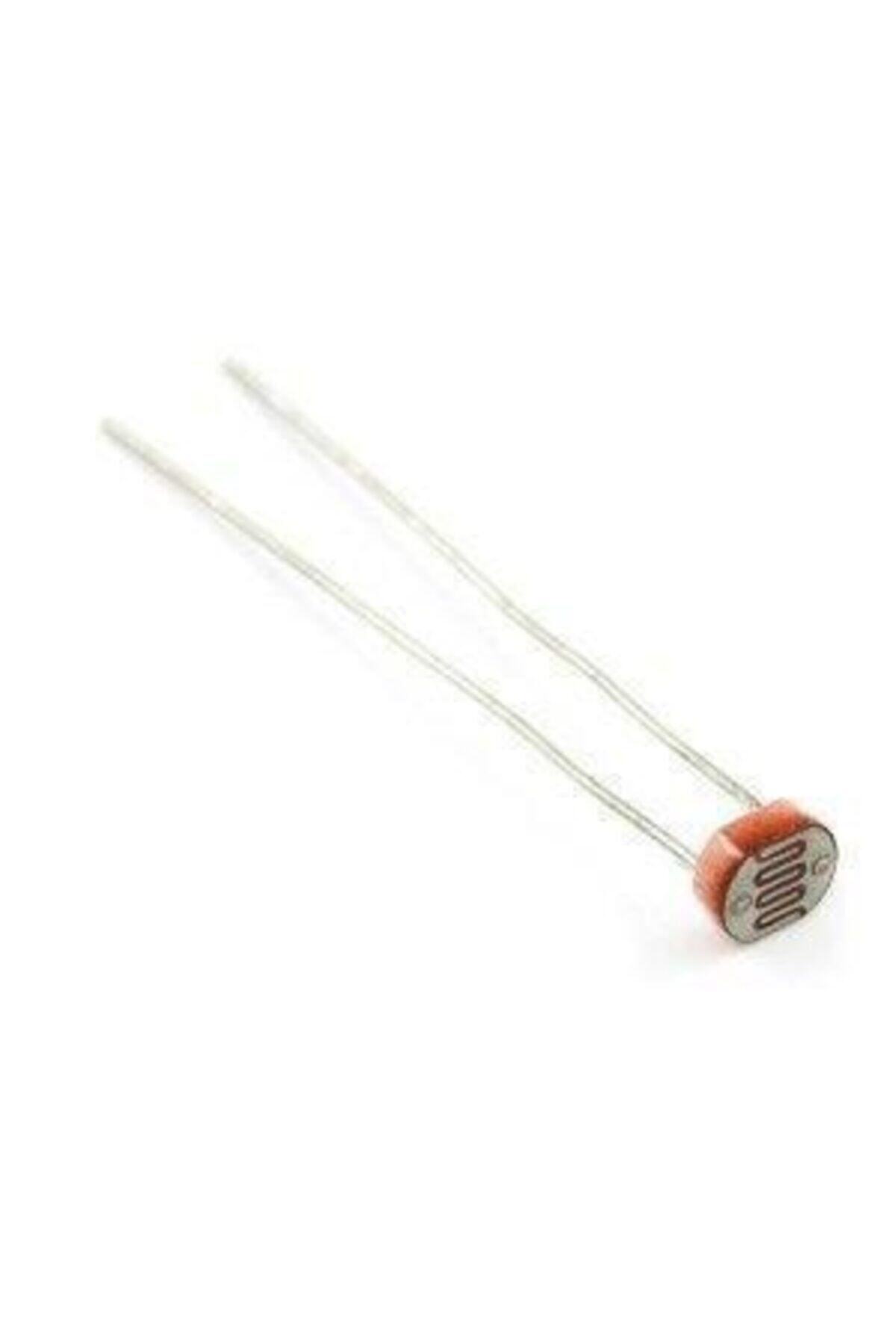

5 mm LDR, üzerine düşen ışık miktarına göre direnç değeri değişen bir foto dirençtir. Gece lambası prototipleri, ışıkla tetiklenen devreler ve elektronik eğitim çalışmalarında çevre aydınlığını elektriksel bir büyüklüğe dönüştürmek için kullanılır.
İki bacaklı pasif yapıda olduğundan kendi başına dijital veri veya lux cinsinden kalibre ölçüm üretmez. Bir sabit dirençle kurulan gerilim bölücü, ışıkla değişen direnci mikrodenetleyicinin okuyabileceği analog gerilime çevirir.
Teknik özellikler

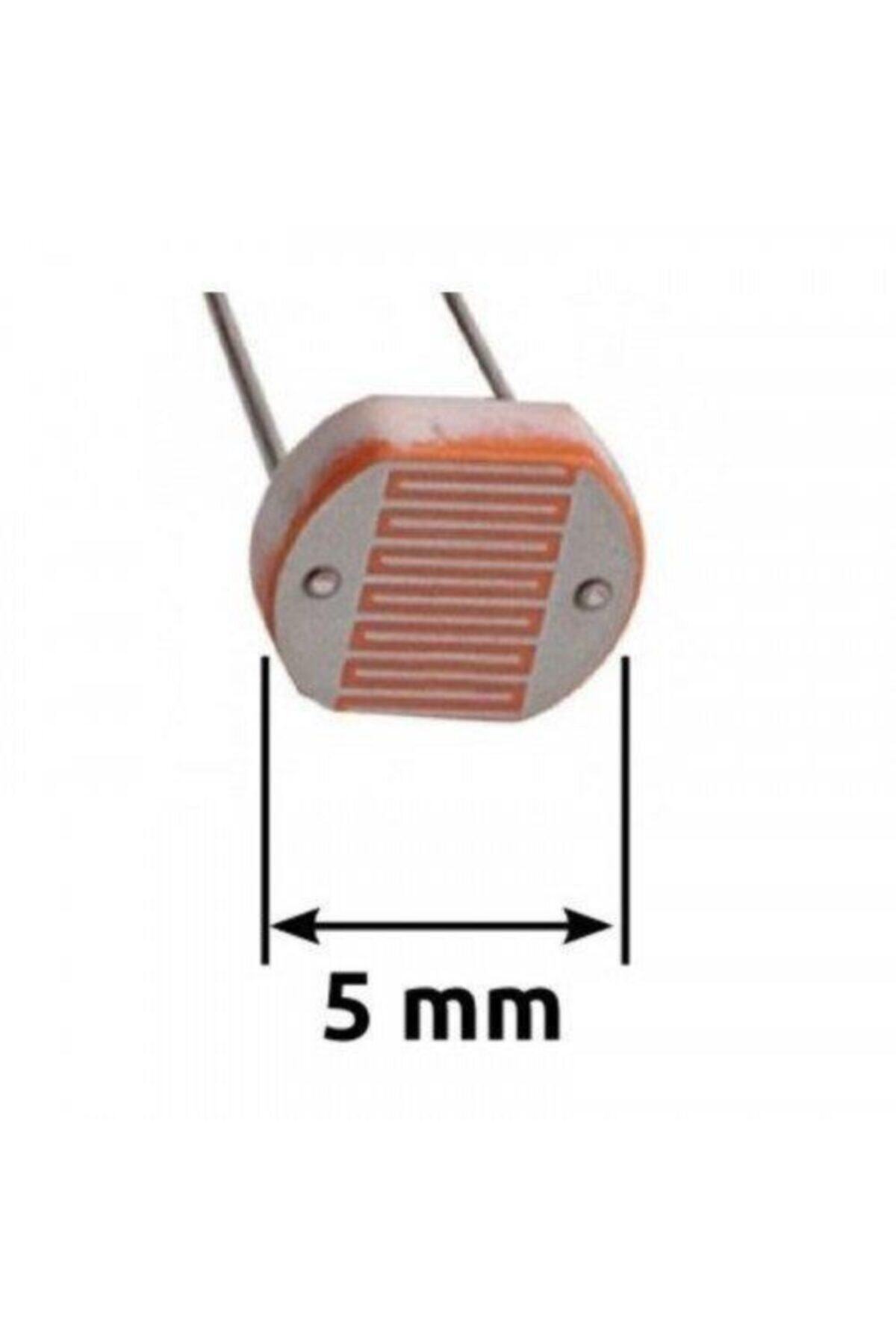

Gövde çapı: nominal 5 mm.
Tip: ışığa bağlı değişken direnç.
Davranış: ışık arttığında direnç azalır; karanlıkta yükselir.
Bağlantı: iki uçlu, kutupsuz.
Montaj: bacaklı THT.
Okuma: harici gerilim bölücü ve ADC veya karşılaştırıcı.
Bağlantı ve kullanım
Örnek düşük gerilimli bağlantıda LDR ile 10 kΩ sabit direnci seri bağlayın. Orta noktayı ADC girişine verin; bölücüyü ADC’nin izin verdiği beslemeyle çalıştırın.
Aydınlıkta ve karanlıkta değerleri ölçerek eşiği belirleyin. LDR ile sabit direncin yerini değiştirmek ışık arttığında çıkışın artma/azalma yönünü değiştirir.
Mutlak lux ölçümü gerekiyorsa ışık spektrumu ve LDR karakteristiğine uygun kalibrasyon veya kalibre dijital ışık sensörü kullanın.
Dikkat edilmesi gerekenler
5 mm ifadesi direnç kodunu belirlemez. 5528 ve 5549 gibi parçaların direnç ve güç sınırları farklıdır.
Açıkta şebeke kontrolü yapmayın; LDR’yi güç anahtarı yerine kullanmayın. Sıcaklık ve ışık spektrumu okunan değeri etkiler.
