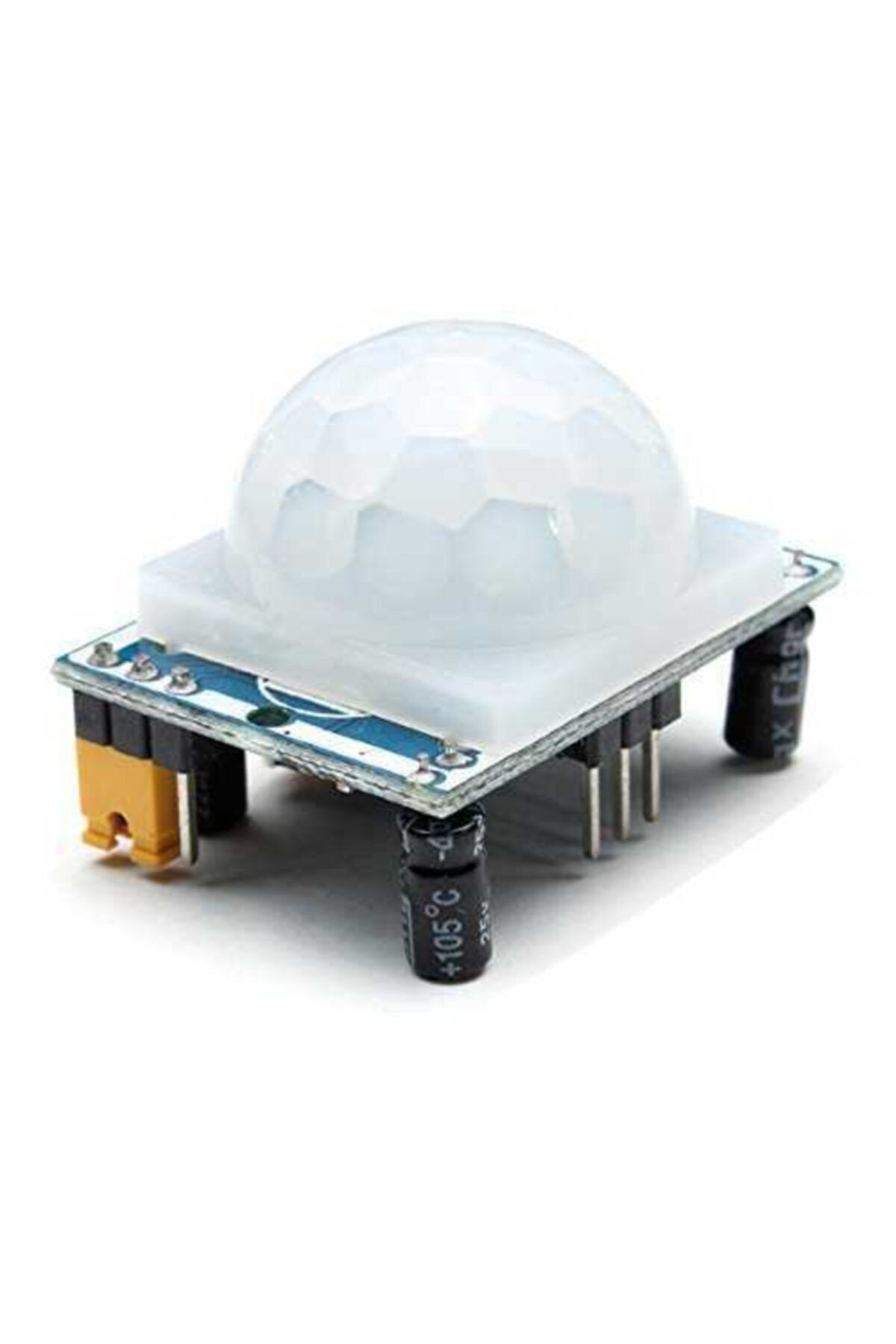

HC-SR501 PIR Hareket Sensörü Ayarlanabilir Modül
HC-SR501, pasif kızılötesi (PIR) algılama yöntemiyle görüş alanındaki sıcak cisimlerin hareketine bağlı kızılötesi değişimi algılar. Arduino ve diğer mikrodenetleyicilerle hareket algılama, otomatik aydınlatma prototipi, alarm denemesi ve maket projelerinde kullanılabilir. Mesafe ölçmez; hareketsiz bir kişiyi her koşulda varlık sensörü gibi tespit etmez.
Teknik özellikler
• Sensör: PIR elemanı ve Fresnel lens
• Önerilen kart beslemesi: 5–12 V DC
• Çıkış: Dijital HIGH/LOW; yaygın kartlarda HIGH seviyesi yaklaşık 3,3 V
• Tipik algılama mesafesi: Yaklaşık 3–5 m; ortam, hedef sıcaklığı ve hareket yönüne göre değişir

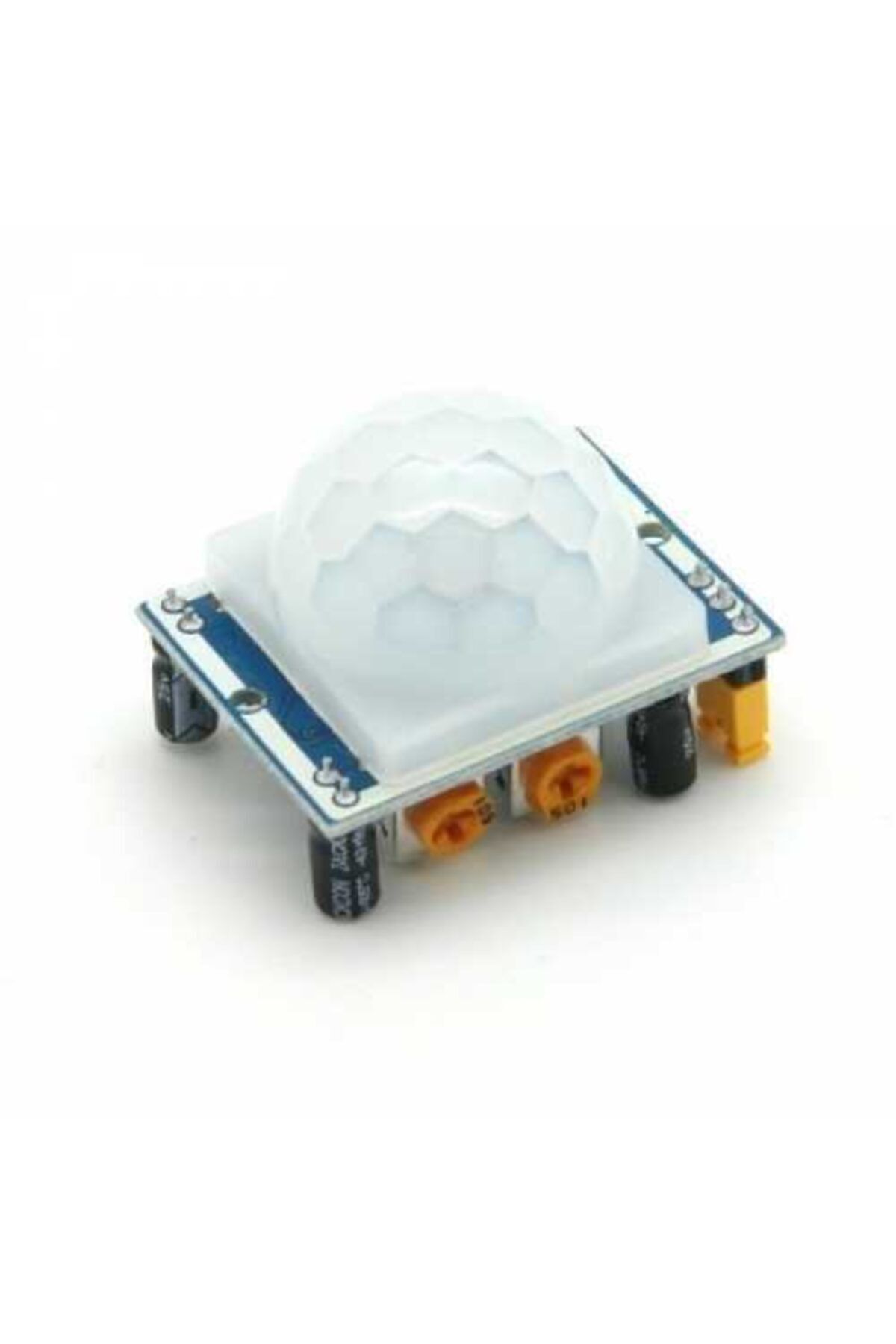

• Ayarlar: Hassasiyet ve çıkışın aktif kalma süresi için iki trimpot

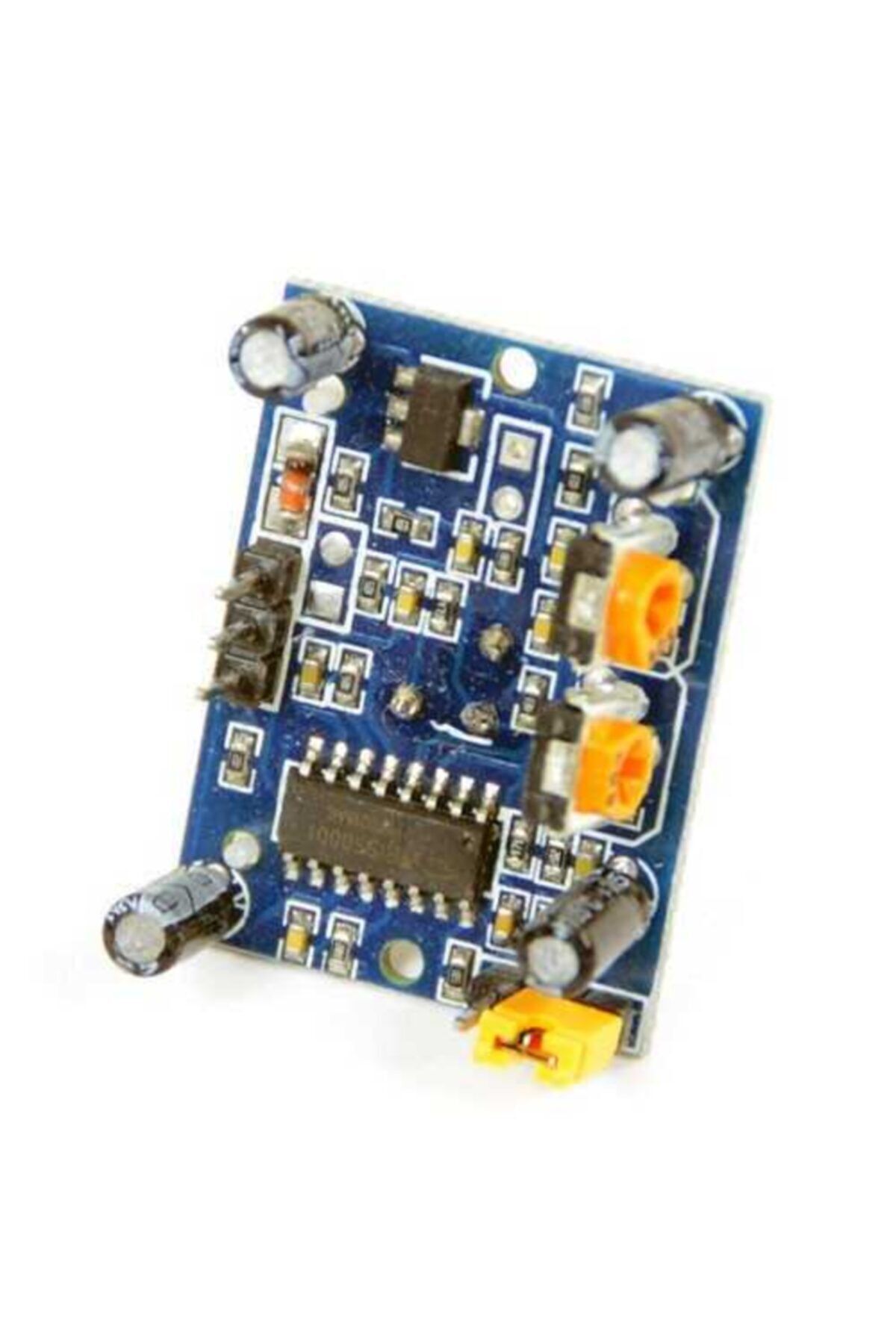

• Çalışma modu: Kart üzerindeki H/L jumper ile tekrarlı veya tek tetikleme seçeneği bulunan sürüm
• Kart ölçüsü: Yaklaşık 32 × 25 mm; lens yüksekliği sürüme göre değişebilir
Bağlantı ve kullanım
Kart üzerindeki VCC, OUT ve GND yazılarını izleyin; pin sırasını yalnızca genel çizimlerden tahmin etmeyin. VCC’yi 5–12 V aralığında regüleli DC kaynağa, GND’yi ortak toprağa bağlayın. OUT’u dijital girişe verin. Yaklaşık 3,3 V çıkış, 5 V girişli birçok kontrolcüde HIGH olarak okunur; 3,3 V lojik sistemlerle uyumluluğu ve giriş eşiklerini ayrıca kontrol edin.
İlk enerjilendirmede sensörün ortamı tanıması için yaklaşık bir dakika bekleyin; bu sürede çıkış değişebilir. Trimpotları küçük adımlarla ayarlayın ve algılama mesafesini gerçek kurulumda deneyin. PIR sensörü cam arkasından güvenilir algılama yapmaz; doğrudan güneş, ısı kaynağı, hava akımı ve hızlı sıcaklık değişimleri hatalı tetiklemeye yol açabilir. Dış mekânda kullanılıyorsa kartı nemden ve sudan koruyan uygun muhafaza gerekir; standart kart su geçirmez değildir.
