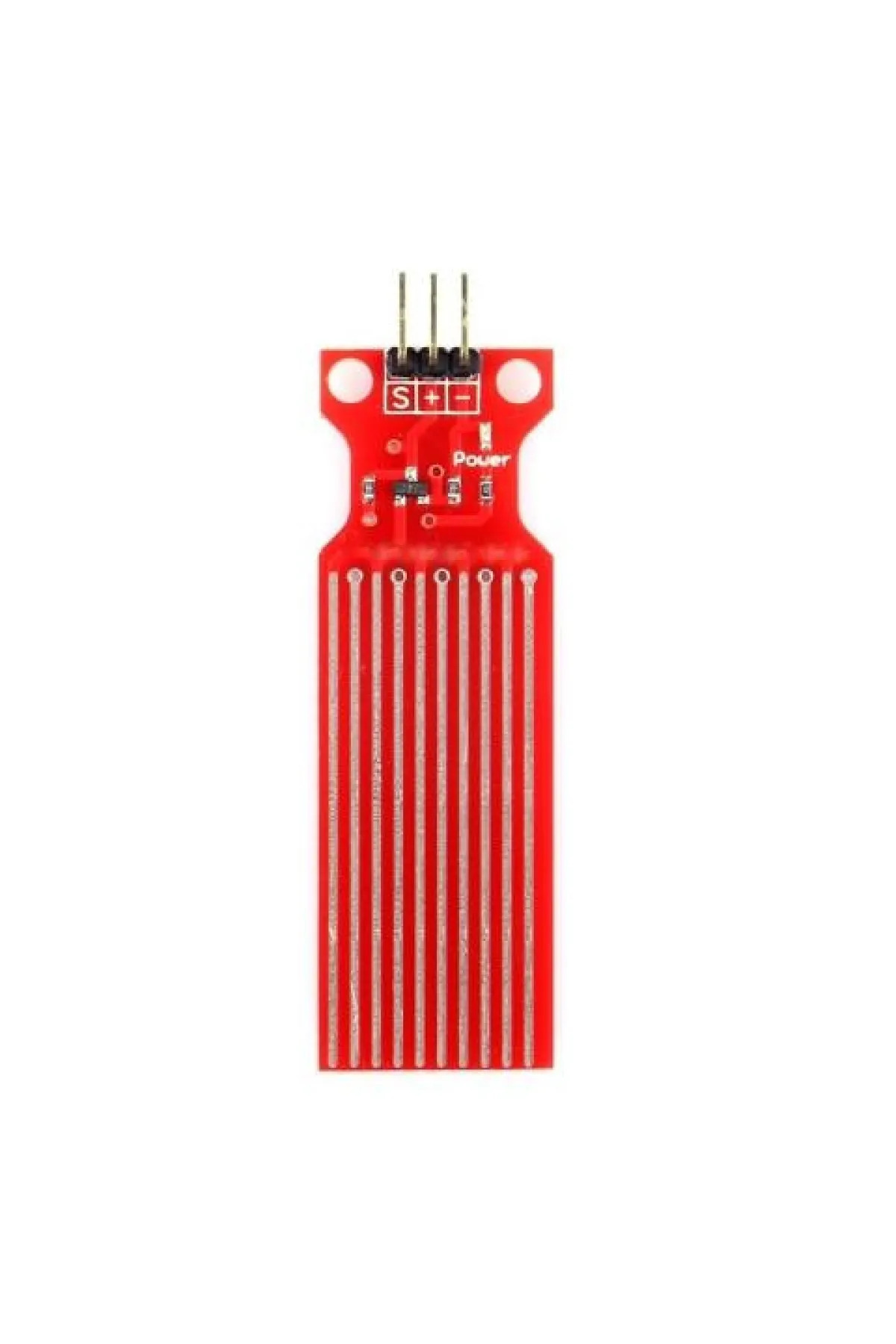

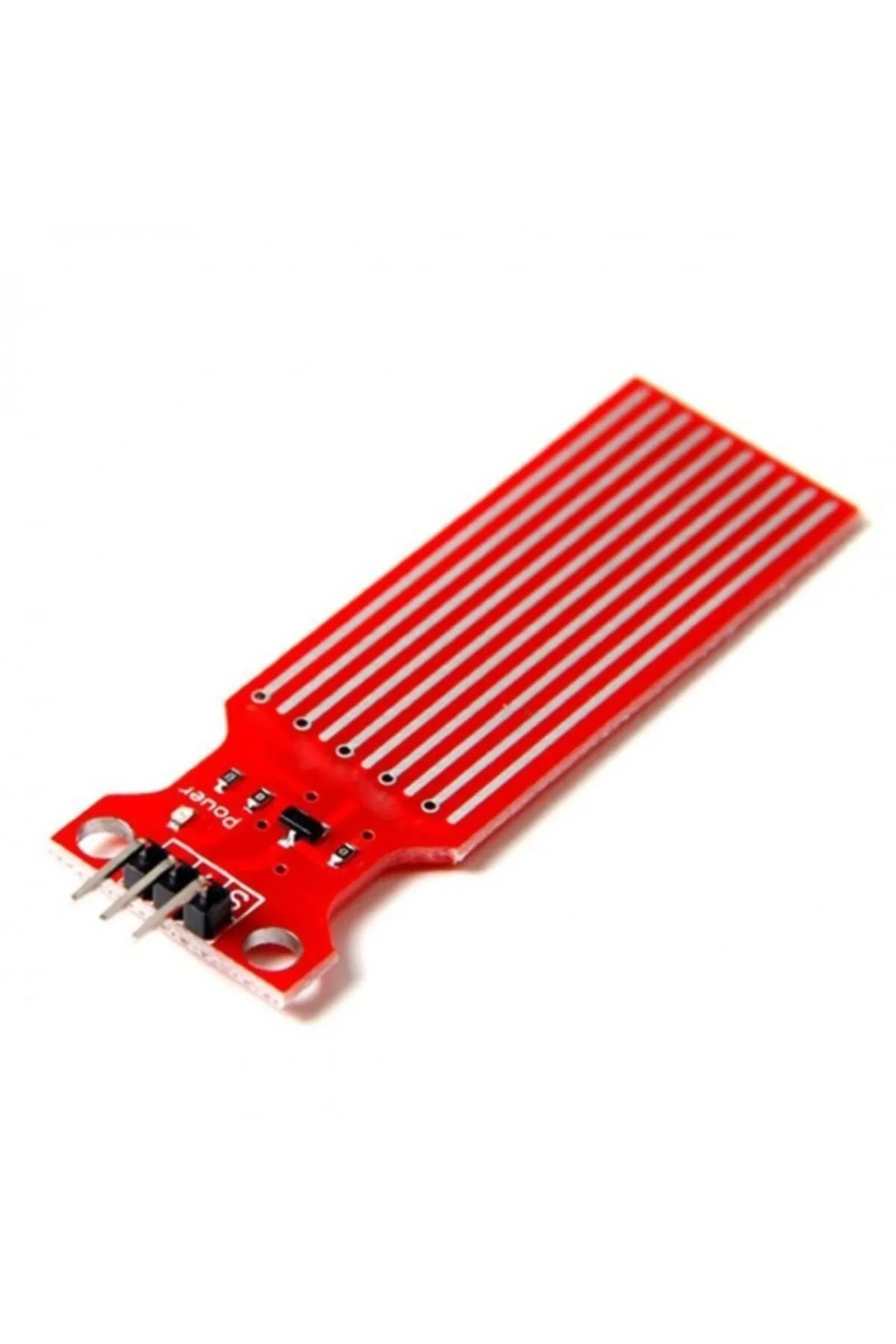

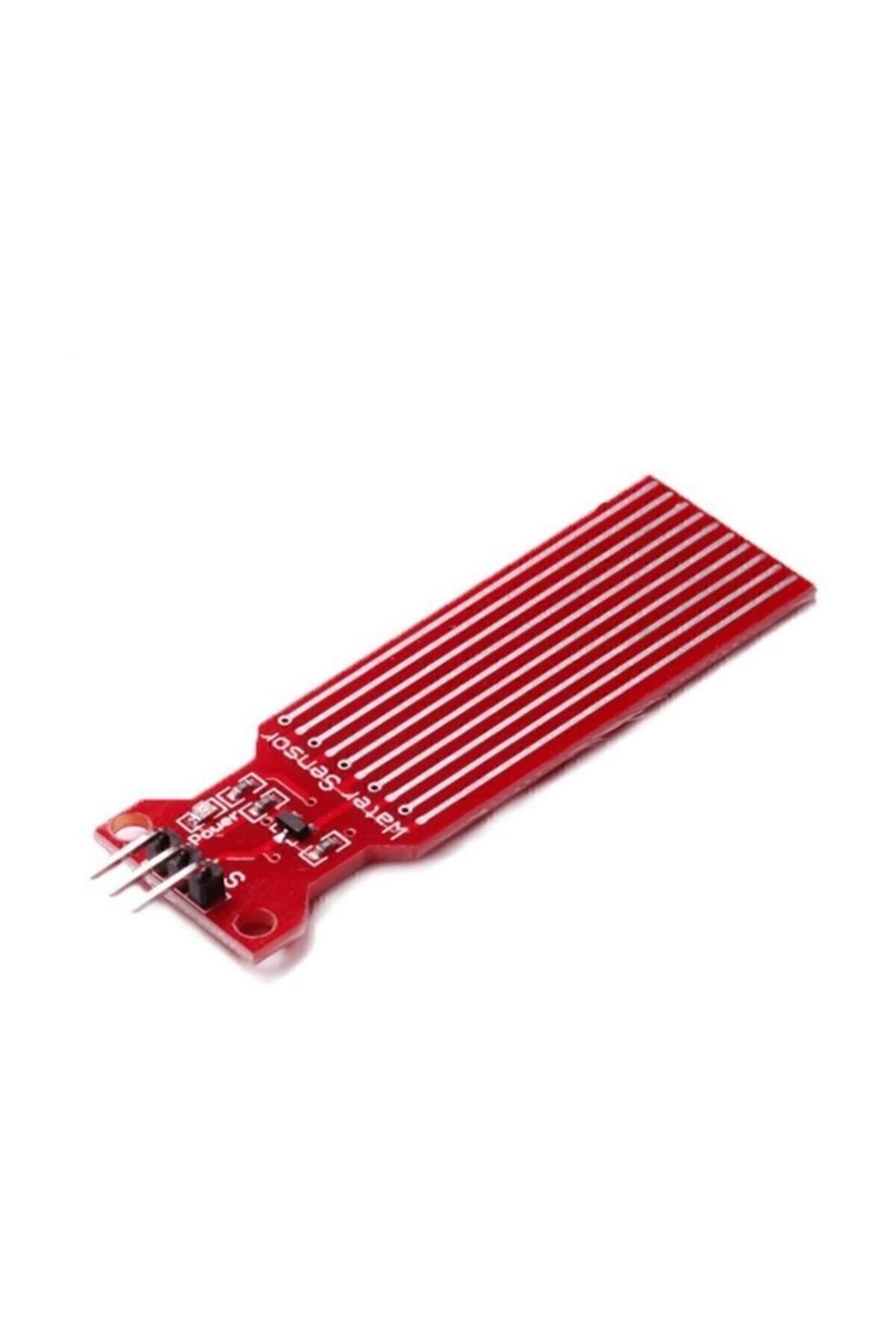

Analog su seviye sensörü, açık iletken izlerin suyla temas etmesine bağlı olarak çıkış sinyali üreten elektronik modüldür. Eğitim projelerinde su varlığı algılama, taşma uyarısı ve küçük kaplarda göreli seviye takibi için kullanılabilir.
Teknik özellikler
• Algılama yöntemi: suyun iletkenliğine dayalı temaslı ölçüm.
• Çıkış: analog.
• Bağlantılar: S, + ve −.
• Yaygın modül besleme aralığı: 3,3–5 V DC.
• Algılama bölgesi: yaklaşık 40x16 mm.
• Kullanım: mikrodenetleyicinin uygun analog girişine bağlantı.
Bağlantı ve kalibrasyon
S ucu analog girişe, artı beslemeye ve eksi GND’ye bağlanır. Sensör 5 V ile beslendiğinde çıkışın 3,3 V girişli kartlara doğrudan uygun olduğu varsayılmamalıdır; ADC giriş sınırı kontrol edilmelidir.
Ölçüm suyun tuzluluğu, temizliği ve sıcaklığıyla değişebilir. Santimetre cinsinden sonuç isteniyorsa kullanılan sıvıyla kalibrasyon yapılmalıdır. Saf su gibi düşük iletkenlikli sıvılarda tepki zayıflayabilir.
Yalnızca algılama izleri ıslanmalı; bağlantı ve elektronik bölüm suya daldırılmamalıdır. Sürekli enerjili ve ıslak bırakmak elektrot aşınmasını hızlandırabilir. Ürün endüstriyel veya gıda temasına uygunluğu doğrulanmış bir seviye probu değildir.
