Yağmur algılama sensör seti, plaka üzerine düşen su damlalarının iletken hatlar arasındaki direnci değiştirmesinden yararlanır. Ayrı sensör plakası, damlalarla temas eden yüzeyi kontrol devresinden uzağa yerleştirmeyi kolaylaştırır. Akıllı sera deneyleri, yağmur uyarısı ve otomatik kapatma prototiplerinde kullanılabilir.
Kontrol kartı analog sinyal ve trimpotla ayarlanan dijital eşik çıkışı verir. Bu set yağışın milimetre cinsinden miktarını ölçen kalibre bir yağışölçer değildir; çıkışı yüzeyin ıslaklığına, damla dağılımına ve suyun iletkenliğine bağlıdır.
Teknik özellikler

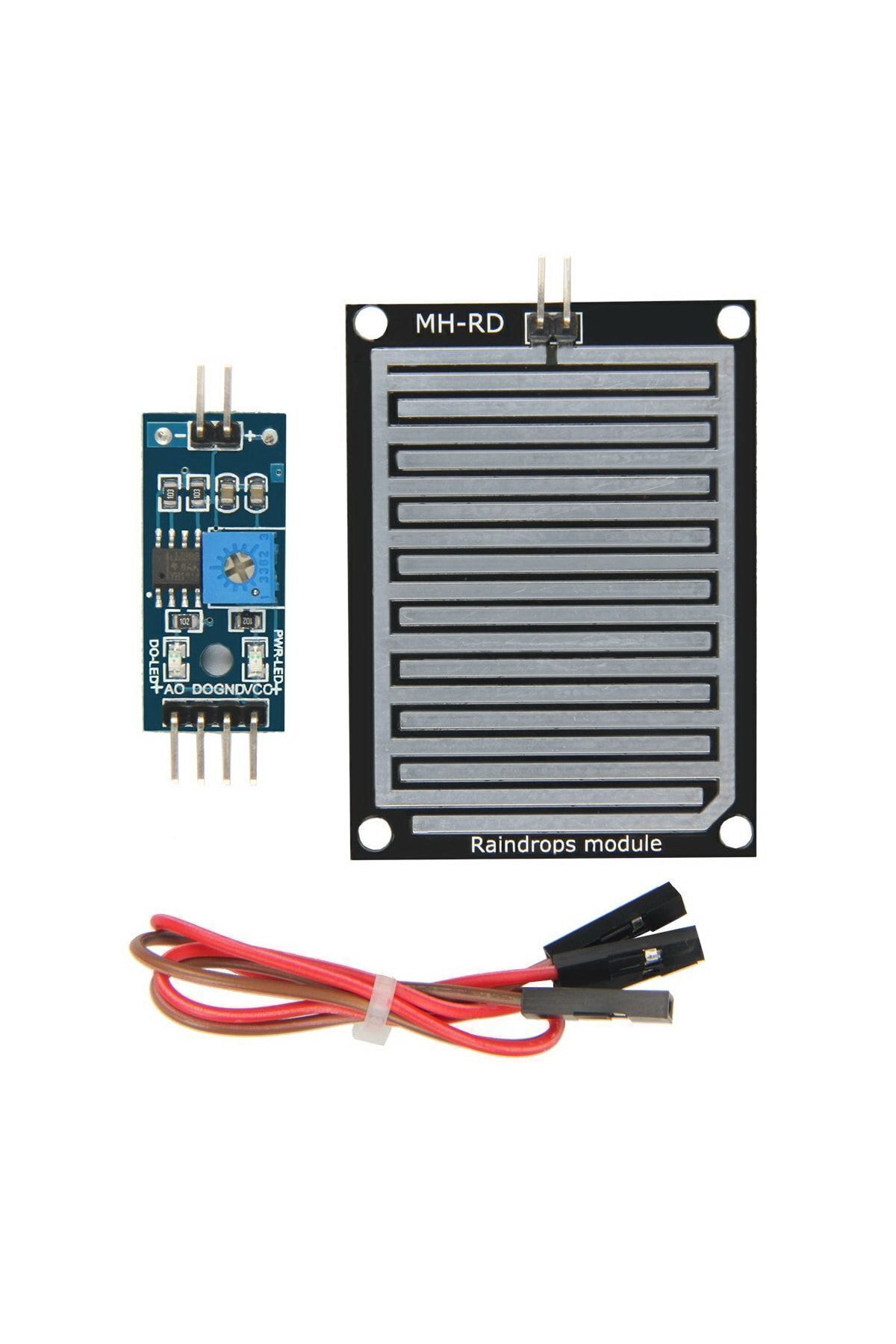

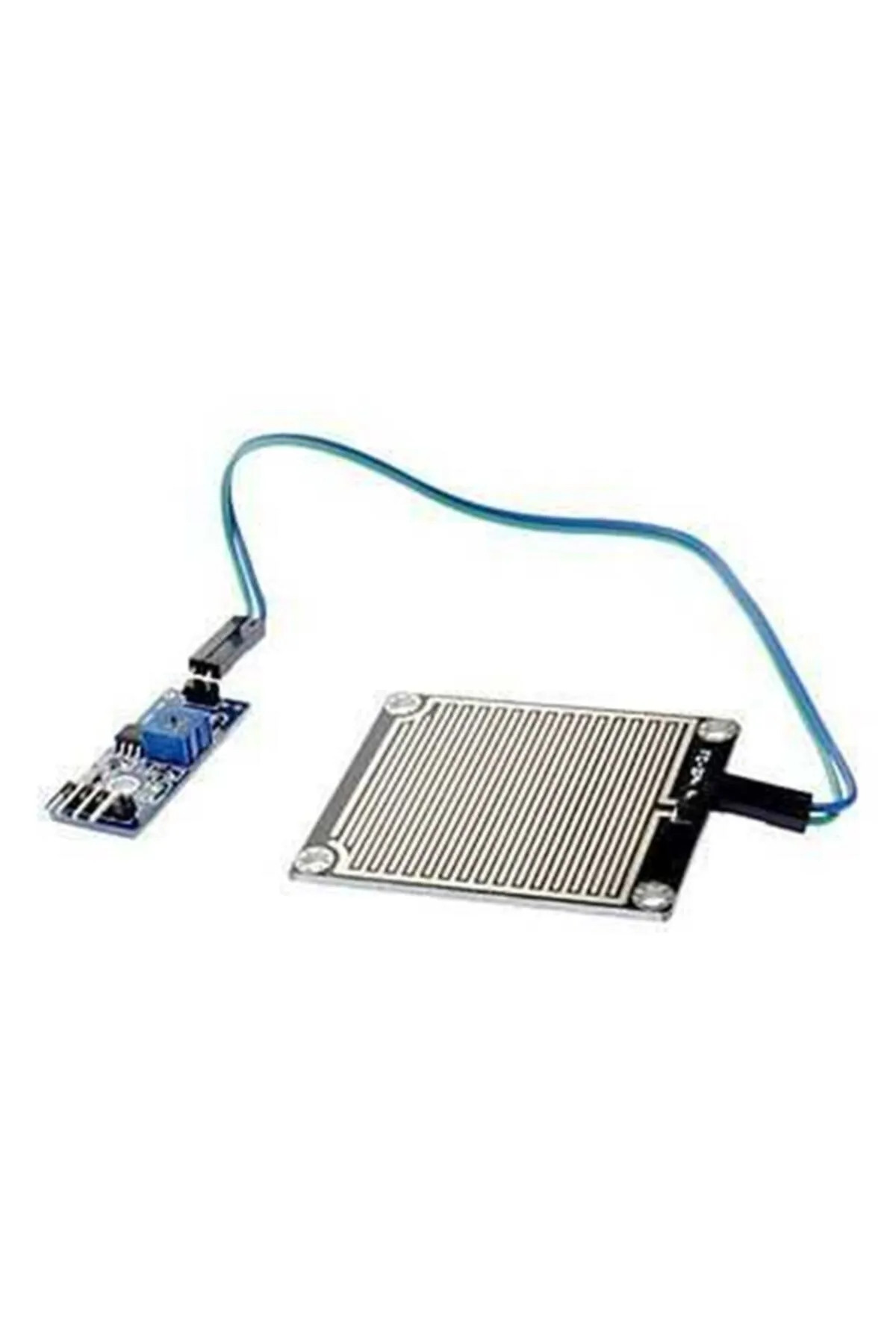

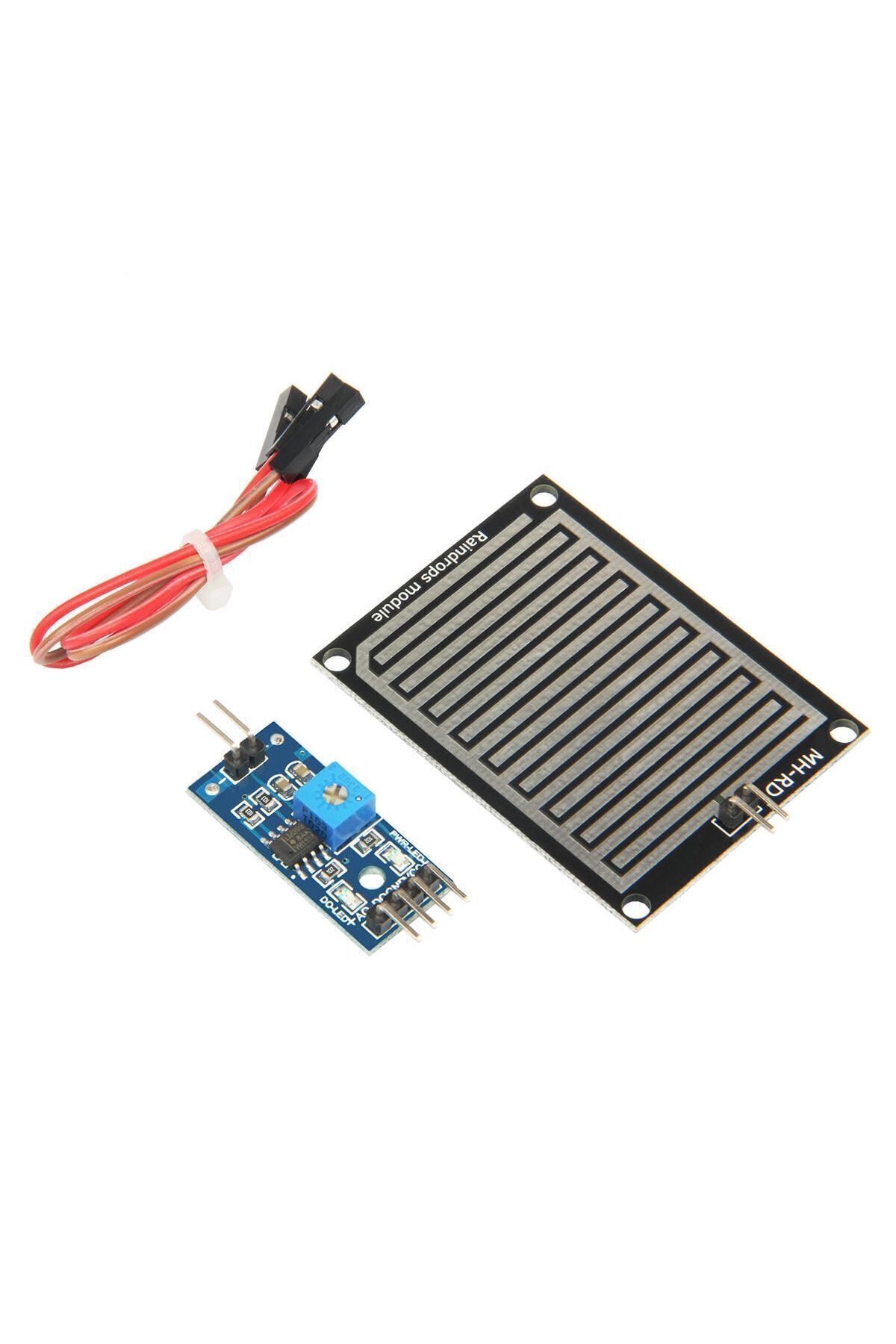

Yapı: ayrı iletken algılama plakası, karşılaştırıcı kart ve bağlantı kablosu.
Besleme: 3,3–5 V DC.
Kontrol kartı: LM393 sınıfı karşılaştırıcı.
Çıkış: AO analog, DO dijital.
Eşik ayarı: kontrol kartındaki trimpot.
Plaka sınıfı: yaklaşık 50 × 40 mm; gerçek ölçü revizyona bağlıdır.
Bağlantı ve kullanım
Algılama plakasını iki kabloyla kontrol kartının sensör girişine bağlayın. VCC ve GND uçlarını uygun DC kaynağa bağlayın.
AO ucunu ADC, DO ucunu dijital giriş üzerinden okuyun. Mikrodenetleyiciyle ortak GND kullanın ve giriş gerilim sınırını aşmayın.
Kuru plakayı ve birkaç su damlasını karşılaştırarak eşiği belirleyin. DO tetik seviyesini test edin; kontrol kartını ve konnektörleri sudan koruyun.
Dikkat edilmesi gerekenler
Plakaya sürekli DC uygulamak korozyonu hızlandırabilir. Ölçüm aralarında uygun bir güç anahtarıyla enerjiyi kesmek düşünülebilir.
Su altında seviye ölçümü veya uzun süreli dış ortam dayanımı garantisi verilmez. Plakayı temiz tutun; kir ve tuz birikimi algılama eşiğini değiştirir.
