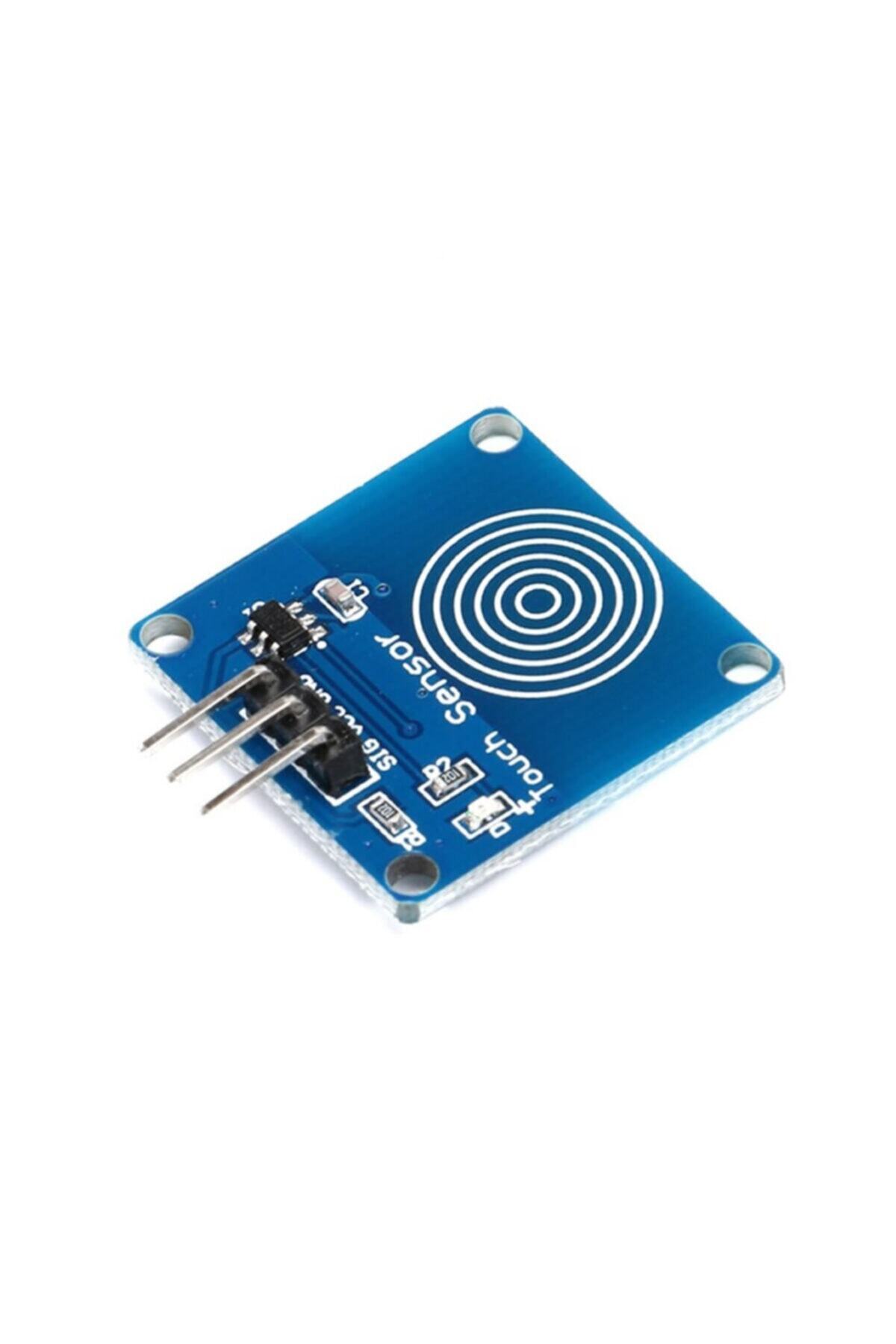

TTP223B Kapasitif Dokunmatik Sensör Modülü
TTP223B kapasitif dokunmatik sensör modülü, parmak temasını dijital sinyale çevirerek Arduino ve benzeri kontrol kartlarında mekanik buton yerine kullanılabilir. Kapı zili, menü tuşu, dokunmatik lamba kontrolü, etkileşimli maket ve eğitim amaçlı devreler için uygundur. Algılama, sensör yüzeyindeki kapasitans değişimine dayanır; bu nedenle metal yüzey, kalın kaplama, topraklama düzeni ve çevresel parazit algılama mesafesini etkileyebilir. Uzaktan hareket veya mesafe sensörü değildir.
Teknik özellikler
• Sensör entegresi: TTP223B ailesi
• Kart beslemesi: 2–5 V DC aralığında kullanılması önerilir
• Çıkış: Tek hatlı dijital sinyal
• Standart kart davranışı: Boşta LOW, dokunmada HIGH; farklı kart seçeneklerinde lojik davranış değişebilir

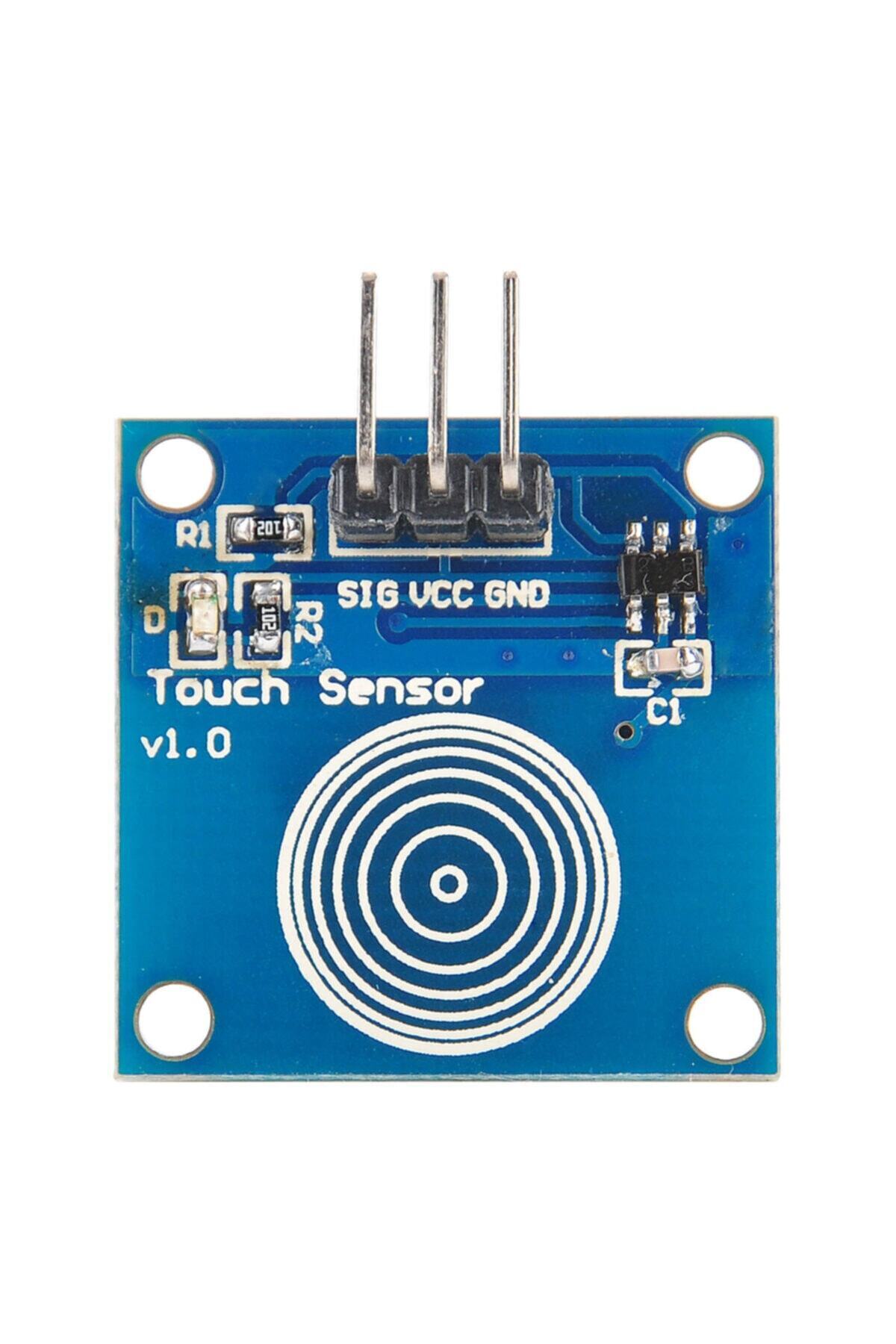

• Bağlantı uçları: VCC, GND, SIG

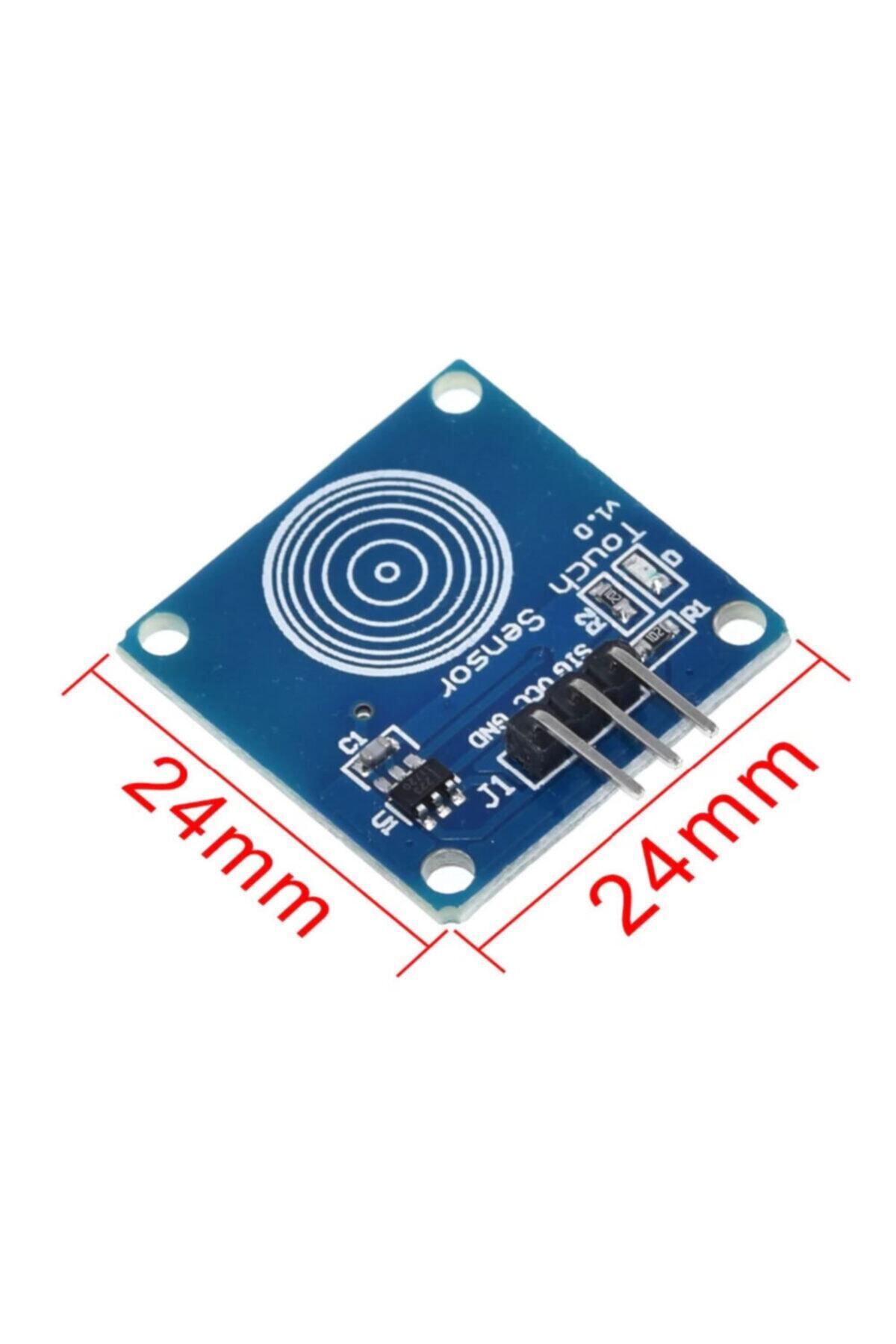

• Kart ölçüsü: Yaklaşık 24 × 24 mm
• Montaj: Dört köşe deliği bulunan PCB
Bağlantı ve kullanım

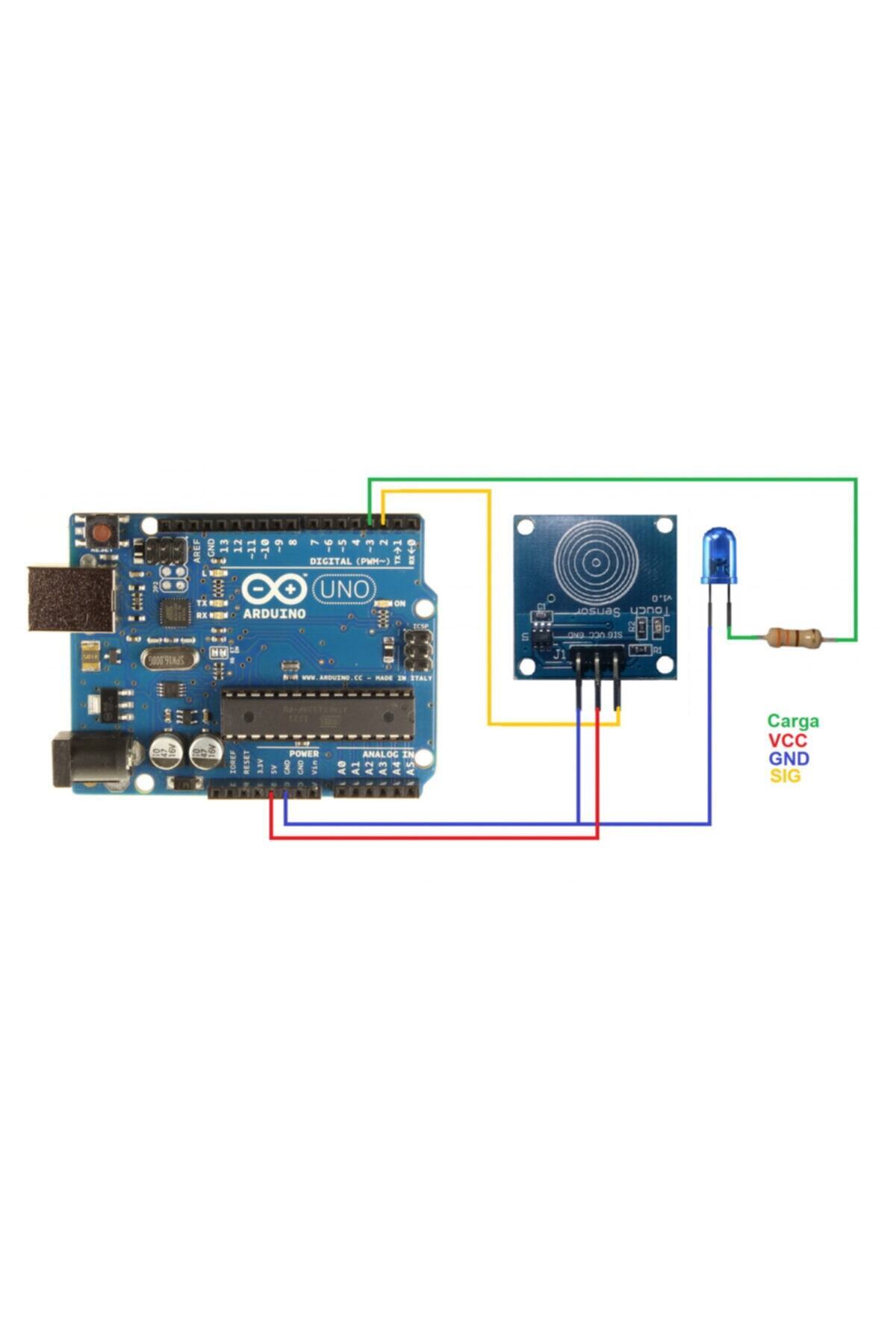

VCC’yi kontrol kartının uygun beslemesine, GND’yi ortak toprağa, SIG’yi dijital girişe bağlayın. 3,3 V lojik girişli bir kontrolcüyle kullanırken modülü 3,3 V ile besleyin; 5 V çıkış seviyesinin 3,3 V girişe doğrudan bağlanmasının uygun olduğunu varsaymayın. Başlangıçta SIG girişini boşta bırakmayın ve besleme sonrası kararlı çalıştığını kısa bir testle doğrulayın. Dokunmatik alanın üzerine eklenecek yalıtkan kaplamayı ince tutun; kaplama kalınlaştıkça algılama zayıflayabilir. Metal arkasında veya nemli yüzeyde çalışması garanti değildir.
